基于51单片机的抢答器设计本科论文VIP专享

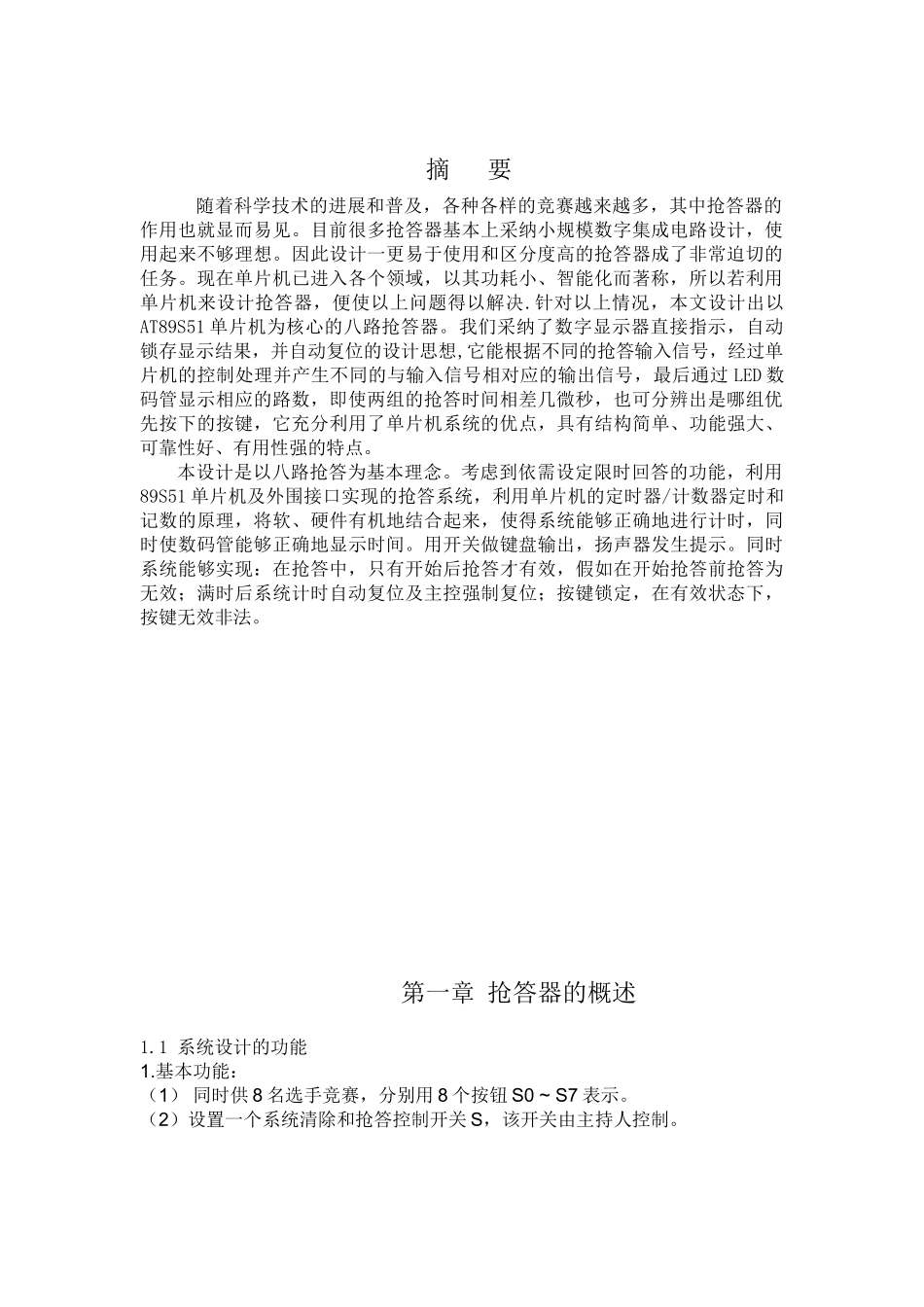

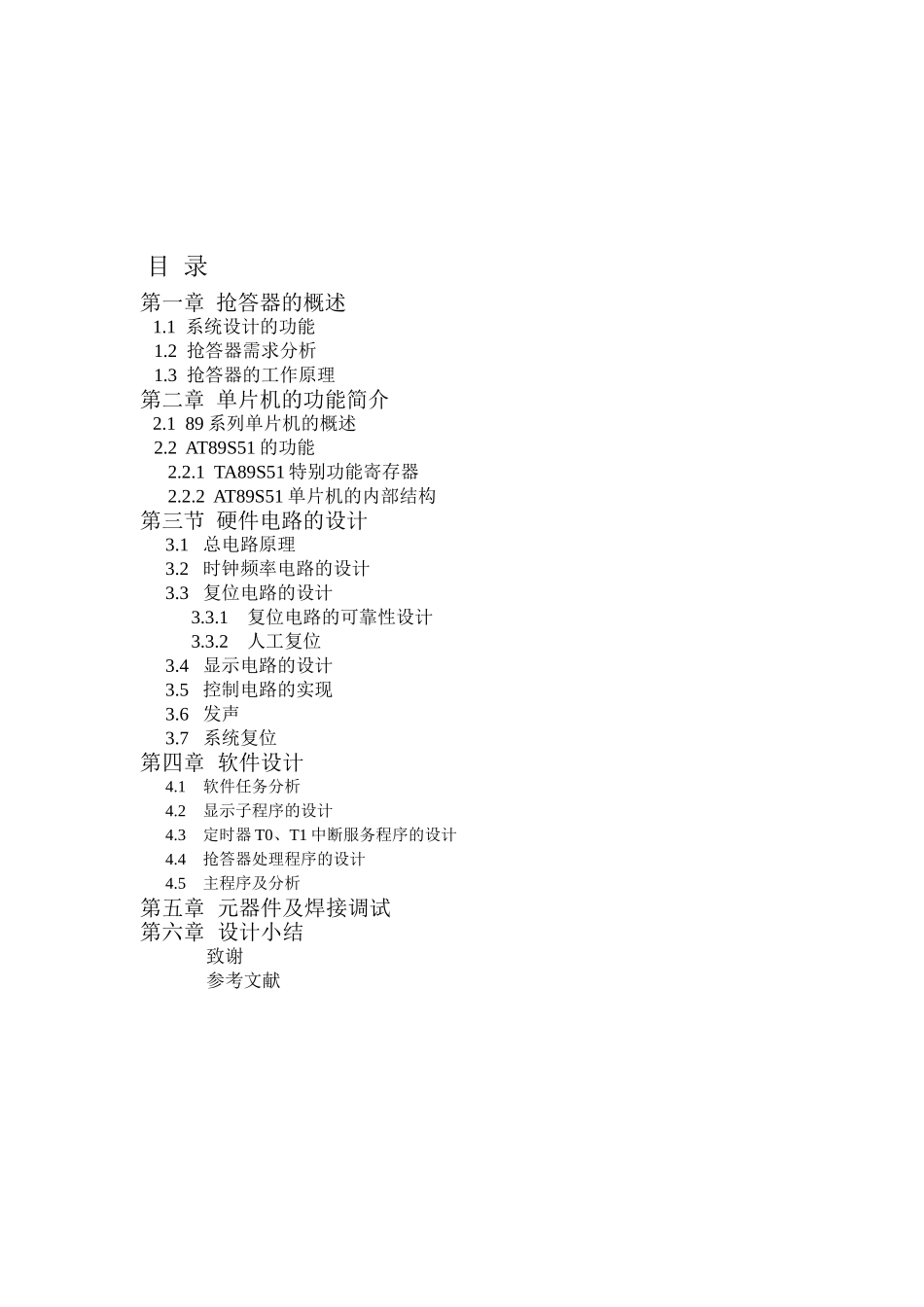

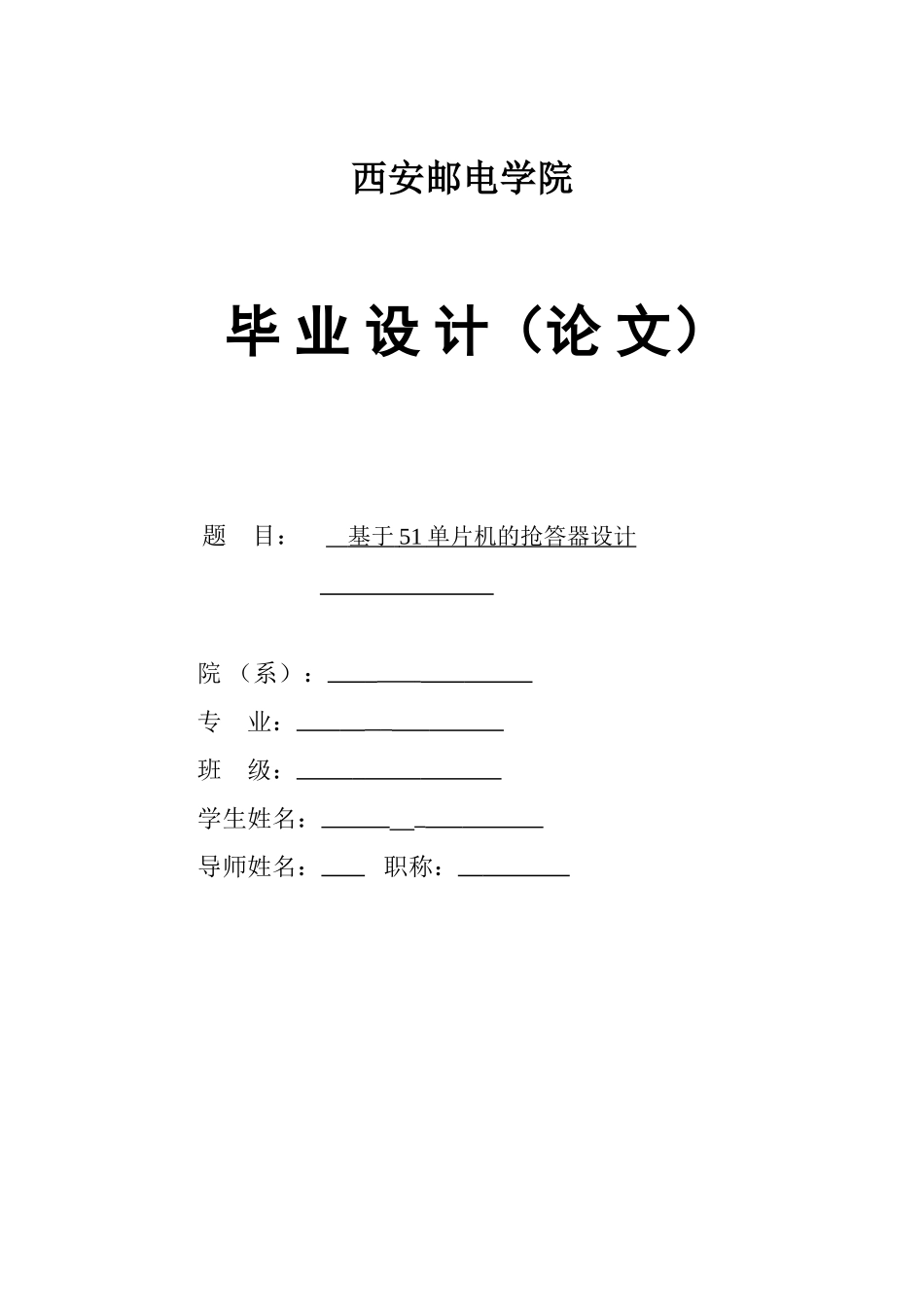

西安邮电学院 毕 业 设 计（论 文）题 目： 基于 51 单片机的抢答器设计 院 （系）： 专 业： 班 级： 学生姓名： 导师姓名： 职称： 目 录第一章 抢答器的概述 1.1 系统设计的功能 1.2 抢答器需求分析 1.3 抢答器的工作原理第二章 单片机的功能简介 2.1 89 系列单片机的概述 2.2 AT89S51 的功能 2.2.1 TA89S51 特别功能寄存器 2.2.2 AT89S51 单片机的内部结构第三节 硬件电路的设计3.1 总电路原理3.2 时钟频率电路的设计3.3 复位电路的设计3.3.1复位电路的可靠性设计3.3.2人工复位3.4 显示电路的设计3.5 控制电路的实现3.6 发声3.7 系统复位第四章 软件设计4.1软件任务分析4.2显示子程序的设计4.3定时器 T0、T1 中断服务程序的设计4.4抢答器处理程序的设计4.5主程序及分析第五章 元器件及焊接调试第六章 设计小结致谢参考文献摘 要随着科学技术的进展和普及，各种各样的竞赛越来越多，其中抢答器的作用也就显而易见。目前很多抢答器基本上采纳小规模数字集成电路设计，使用起来不够理想。因此设计一更易于使用和区分度高的抢答器成了非常迫切的任务。现在单片机已进入各个领域，以其功耗小、智能化而著称，所以若利用单片机来设计抢答器，便使以上问题得以解决.针对以上情况，本文设计出以AT89S51 单片机为核心的八路抢答器。我们采纳了数字显示器直接指示，自动锁存显示结果，并自动复位的设计思想,它能根据不同的抢答输入信号，经过单片机的控制处理并产生不同的与输入信号相对应的输出信号，最后通过 LED 数码管显示相应的路数，即使两组的抢答时间相差几微秒，也可分辨出是哪组优先按下的按键，它充分利用了单片机系统的优点，具有结构简单、功能强大、可靠性好、有用性强的特点。本设计是以八路抢答为基本理念。考虑到依需设定限时回答的功能，利用89S51 单片机及外围接口实现的抢答系统，利用单片机的定时器/计数器定时和记数的原理，将软、硬件有机地结合起来，使得系统能够正确地进行计时，同时使数码管能够正确地显示时间。用开关做键盘输出，扬声器发生提示。同时系统能够实现：在抢答中，只有开始后抢答才有效，假如在开始抢答前抢答为无效；满时后系统计时自动复位及主控强制复位；按键锁定，在有效状态下，按键无效非法。 第一章 抢答器的概述1.1 系统设计的功能1.基本功能：（1） 同时供 8 名选手竞赛，分别用 8 个按钮 S0 ~ S7 表示。（2）设置一个系统清...
