基于51单片机的数字钟设计-学位论文

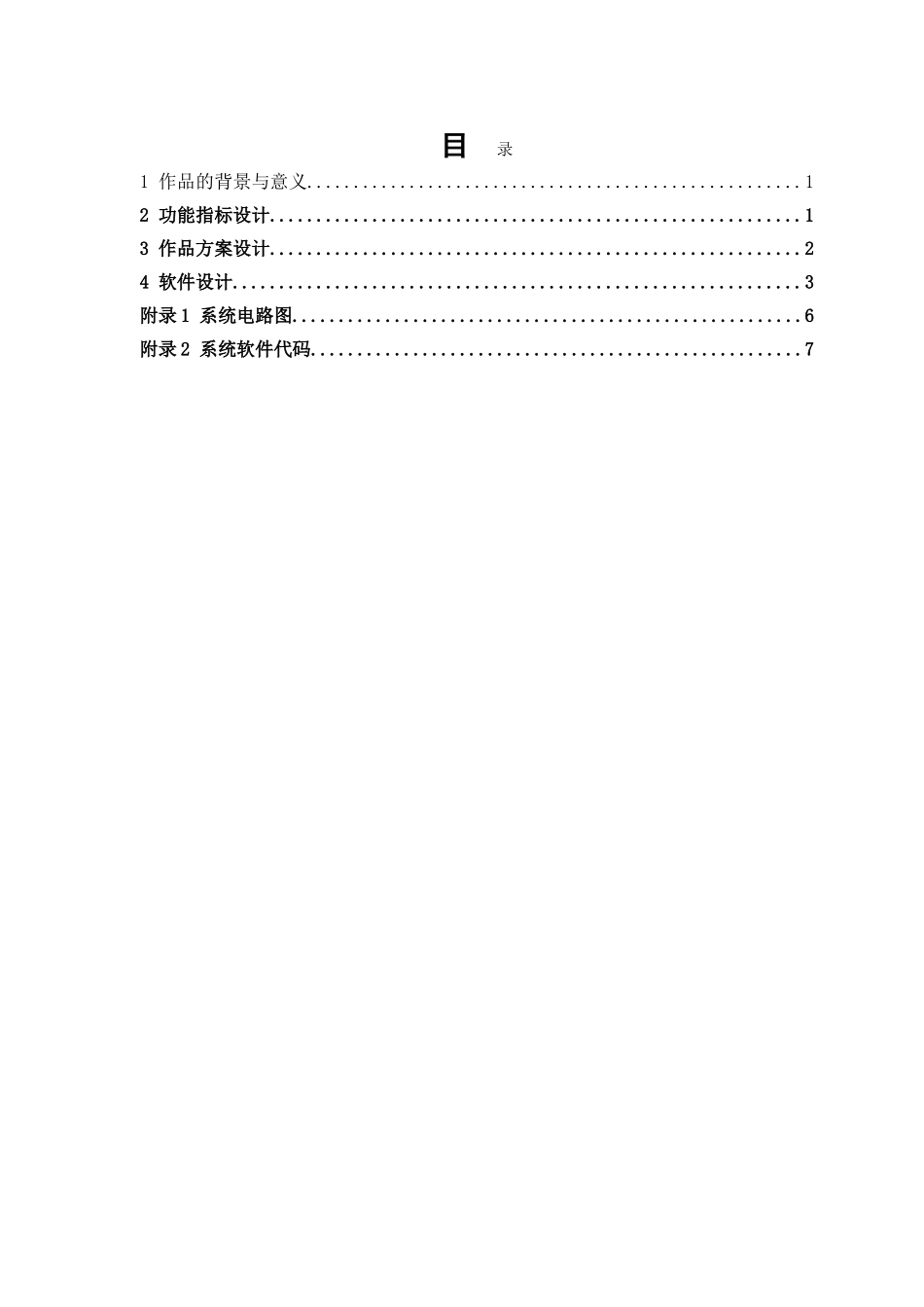

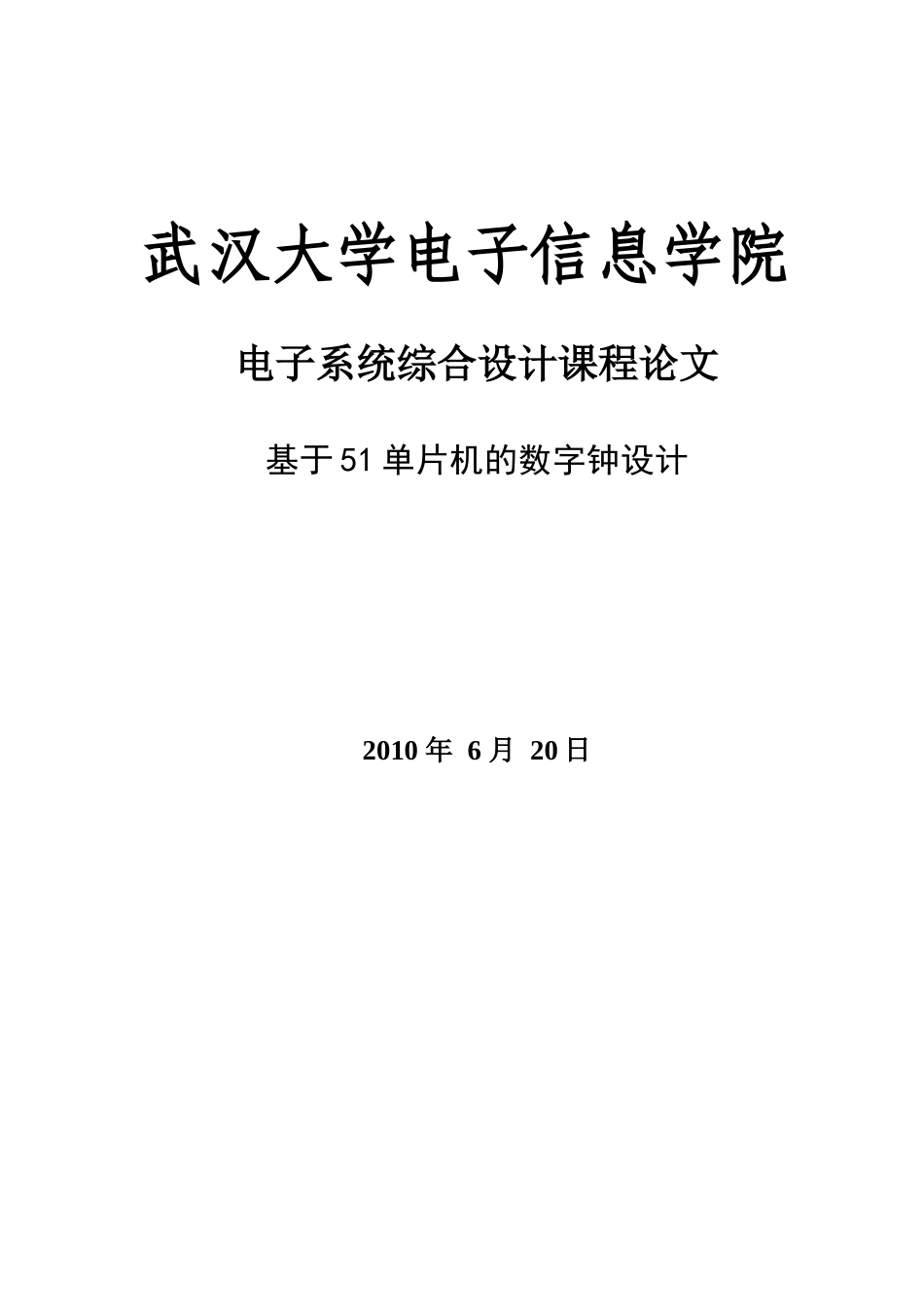

武汉大学电子信息学院电子系统综合设计课程论文基于 51 单片机的数字钟设计2010 年 6 月 20 日目 录1 作品的背景与意义.....................................................12 功能指标设计.........................................................13 作品方案设计.........................................................24 软件设计.............................................................3附录 1 系统电路图.......................................................6附录 2 系统软件代码.....................................................71 作品的背景与意义时钟，自从它发明的那天起，就成为人类的朋友，但随着时间的推移，科学技术的不断进展，人们对时间计量的精度要求越来越高，应用越来越广。怎样让时钟更好的为人民服务，怎样让我们的老朋友焕发青春呢？这就要求人们不断设计出新型时钟。现今，高精度的计时工具大多数都使用了石英晶体振荡器，由于电子钟，石英表，石英钟都采纳了石英技术，因此走时精度高，稳定性好，使用方便，不需要常常调校，数字式电子钟用集成电路计时时，译码代替机械式传动，用 LED 显示器代替指针显示进而显示时间，减小了计时误差，这种表具有时，分，秒显示时间的功能，还可以进行时和分的校对，片选的灵活性好。现在我们利用单片机实现数字时钟计时功能的主要内容，其中 AT89C51 是核心元件同时采纳数码管动态显示“时”，“分”，“秒”的现代计时装置。与传统机械表相比，它具有走时精确 ,显示直观等特点。它的计时周期为 24 小时，显满刻度为“23 时 59 分 59 秒”，另外具有校时功能，断电后有记忆功能，恢复供电时可实现计时同步等特点，除此外还实现了万年历和闹钟等的功能。时钟电路在计算机系统中起着非常重要的作用，是保证系统正常工作的基础。在一个单片机应用系统中，时钟有两方面的含义：一是指为保障系统正常工作的基准振荡定时信号，主要由晶振和外围电路组成，晶振频率的大小决定了单片机系统工作的快慢；二是指系统的标准定时时钟，即定时时间，它通常有两种实现方法：一是用软件实现，即用单片机内部的可编程定时/计数器来实现，但误差很大，主要用在对时间精度要求不高的场合；二是用专门的时钟芯片实现，在对时间精度要求 很 高 的 情 况 下 ， 通 常 采 纳 这 种 方 法 ， 典 型 的 时 钟 芯 片 有 ：D...
