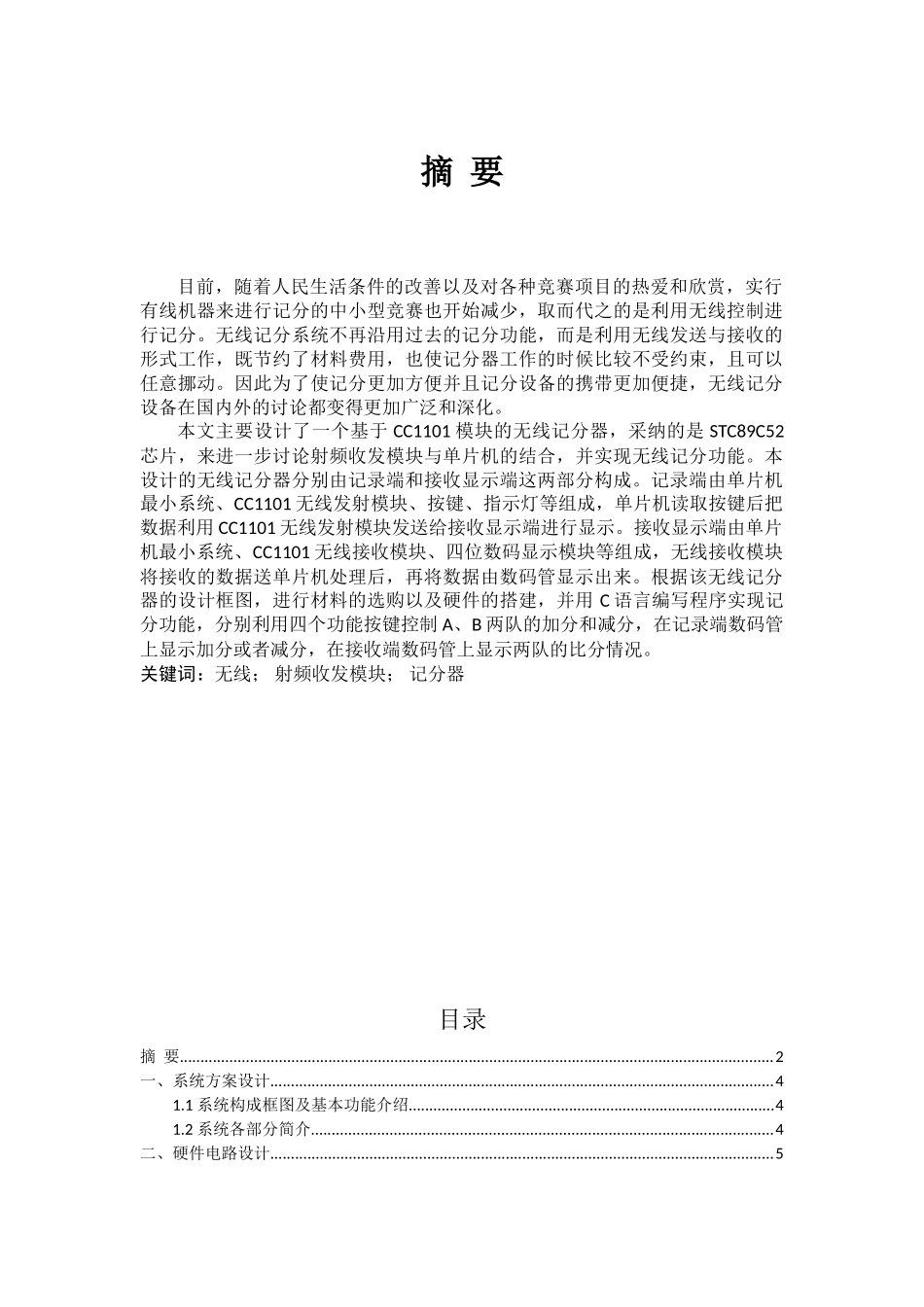

单片机课程设计基于 51 单片机的无线篮球计分器设计摘 要目前，随着人民生活条件的改善以及对各种竞赛项目的热爱和欣赏，实行有线机器来进行记分的中小型竞赛也开始减少，取而代之的是利用无线控制进行记分。无线记分系统不再沿用过去的记分功能，而是利用无线发送与接收的形式工作，既节约了材料费用，也使记分器工作的时候比较不受约束，且可以任意挪动。因此为了使记分更加方便并且记分设备的携带更加便捷，无线记分设备在国内外的讨论都变得更加广泛和深化。本文主要设计了一个基于 CC1101 模块的无线记分器，采纳的是 STC89C52芯片，来进一步讨论射频收发模块与单片机的结合，并实现无线记分功能。本设计的无线记分器分别由记录端和接收显示端这两部分构成。记录端由单片机最小系统、CC1101 无线发射模块、按键、指示灯等组成，单片机读取按键后把数据利用 CC1101 无线发射模块发送给接收显示端进行显示。接收显示端由单片机最小系统、CC1101 无线接收模块、四位数码显示模块等组成，无线接收模块将接收的数据送单片机处理后，再将数据由数码管显示出来。根据该无线记分器的设计框图，进行材料的选购以及硬件的搭建，并用 C 语言编写程序实现记分功能，分别利用四个功能按键控制 A、B 两队的加分和减分，在记录端数码管上显示加分或者减分，在接收端数码管上显示两队的比分情况。关键词：无线； 射频收发模块； 记分器目录摘 要................................................................................................................................................2一、系统方案设计..........................................................................................................................41.1 系统构成框图及基本功能介绍.........................................................................................41.2 系统各部分简介................................................................................................................4二、硬件电路设计..........................................................................................................................52.1 51 单片机最小系统............................................................................................................52.2 无线收发部分............
