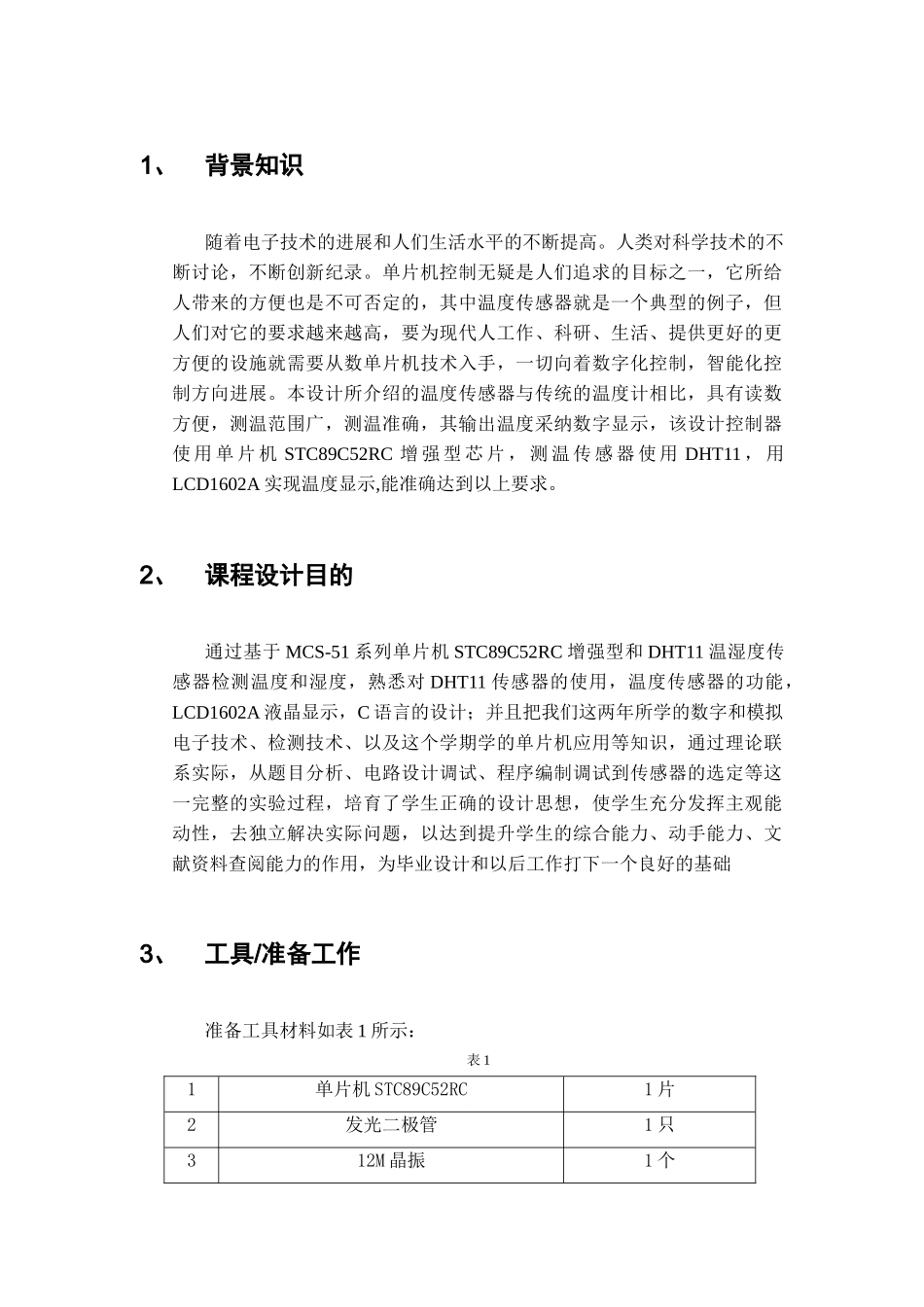

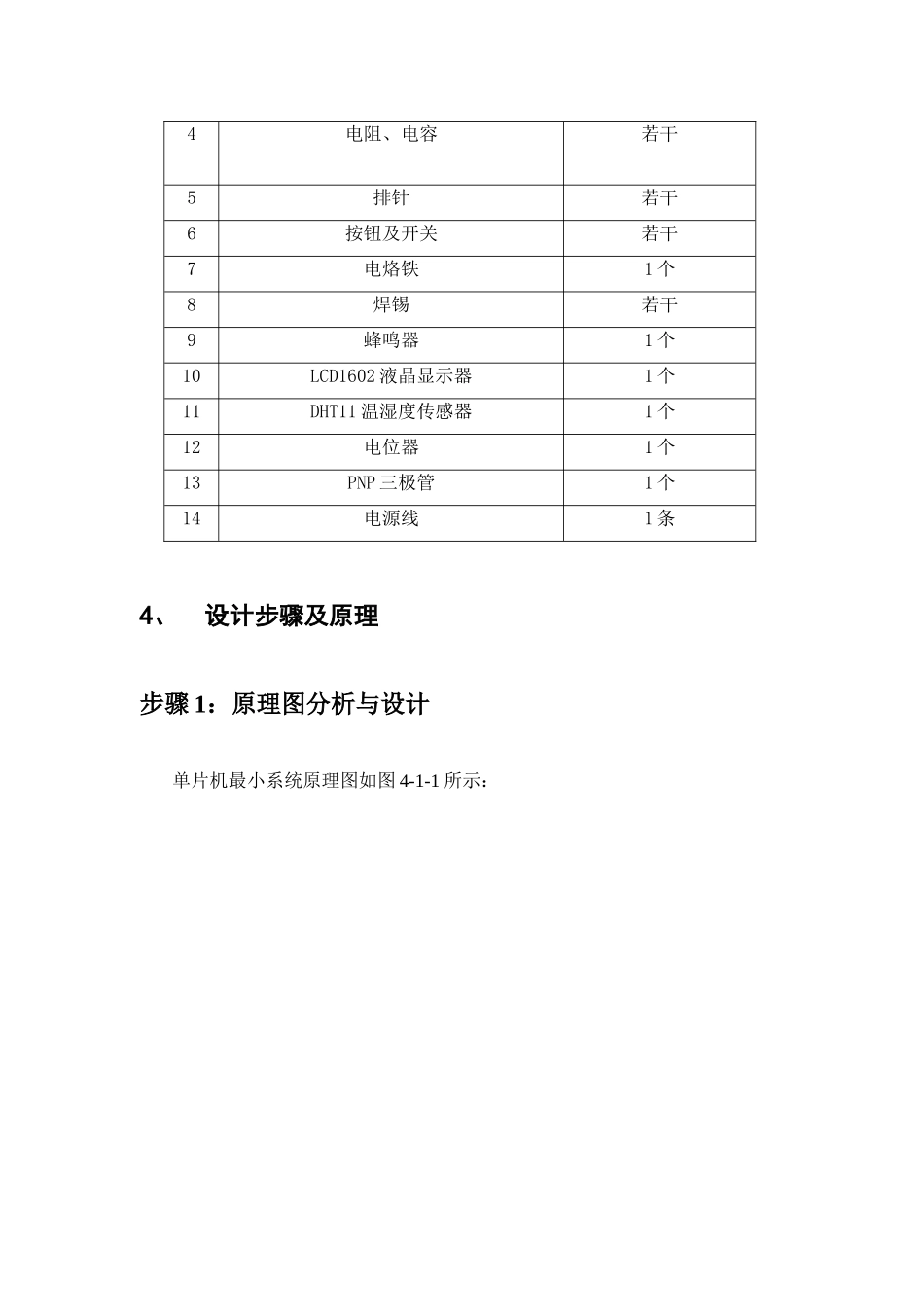

1、背景知识随着电子技术的进展和人们生活水平的不断提高。人类对科学技术的不断讨论，不断创新纪录。单片机控制无疑是人们追求的目标之一，它所给人带来的方便也是不可否定的，其中温度传感器就是一个典型的例子，但人们对它的要求越来越高，要为现代人工作、科研、生活、提供更好的更方便的设施就需要从数单片机技术入手，一切向着数字化控制，智能化控制方向进展。本设计所介绍的温度传感器与传统的温度计相比，具有读数方便，测温范围广，测温准确，其输出温度采纳数字显示，该设计控制器使 用 单 片 机 STC89C52RC 增 强 型 芯 片 ， 测 温 传 感 器 使 用 DHT11 ， 用LCD1602A 实现温度显示,能准确达到以上要求。2、课程设计目的通过基于 MCS-51 系列单片机 STC89C52RC 增强型和 DHT11 温湿度传感器检测温度和湿度，熟悉对 DHT11 传感器的使用，温度传感器的功能，LCD1602A 液晶显示，C 语言的设计；并且把我们这两年所学的数字和模拟电子技术、检测技术、以及这个学期学的单片机应用等知识，通过理论联系实际，从题目分析、电路设计调试、程序编制调试到传感器的选定等这一完整的实验过程，培育了学生正确的设计思想，使学生充分发挥主观能动性，去独立解决实际问题，以达到提升学生的综合能力、动手能力、文献资料查阅能力的作用，为毕业设计和以后工作打下一个良好的基础3、工具/准备工作准备工具材料如表 1 所示：表 11单片机 STC89C52RC1 片2发光二极管1 只312M 晶振1 个4电阻、电容若干5排针若干6按钮及开关若干7电烙铁1 个8焊锡若干9蜂鸣器1 个10LCD1602 液晶显示器1 个11DHT11 温湿度传感器1 个12电位器1 个13PNP 三极管1 个14电源线1 条4、设计步骤及原理步骤 1：原理图分析与设计单片机最小系统原理图如图 4-1-1 所示：图 4-1-151 单片机最小系统包括了主要由电源、复位、振荡电路以及扩展部分等部分组成。对于电源供电模块可以通过 USB 电源线连接电脑供给，另外也可以用外部稳定的 5V 电源供电模块供给。对于复位电路，本设计中采纳按键复位方法。按键复位就是在复位电容上并联一个开关，当开关按下时电容被放电、RST 也被拉到高电平，而且由于电容的充电，会保持一段时间的高电平来使单片机复位。对于时钟震荡电路，所以外部只要连接一个晶振和两个电容即可，电容容量一般在 15pF 至 50pF 之间。而本次设计采纳了 12MHz 的晶体振荡器作为震荡源。 温湿度传...
