基于51系列单片机的led显示屏的设计学位论文

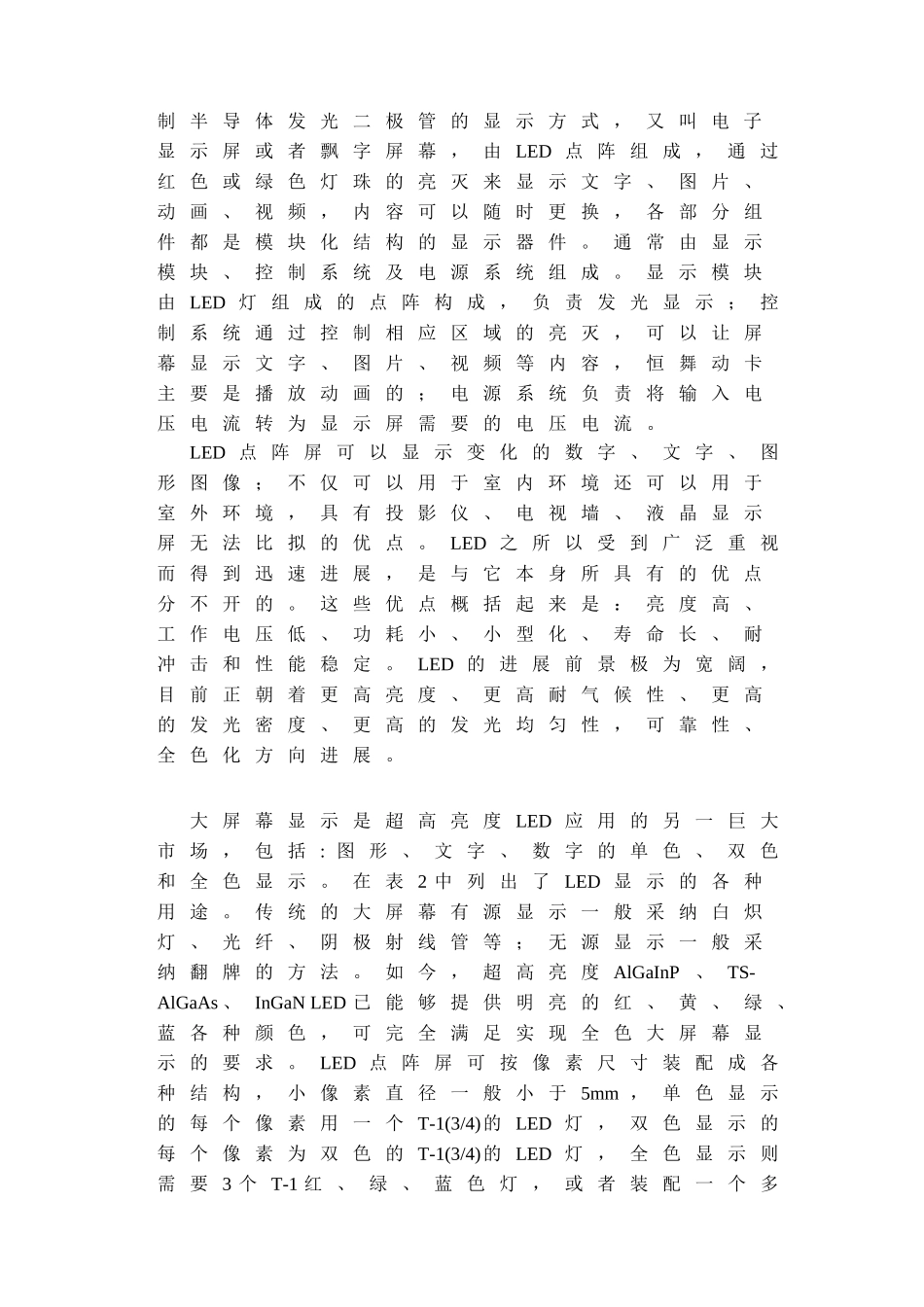

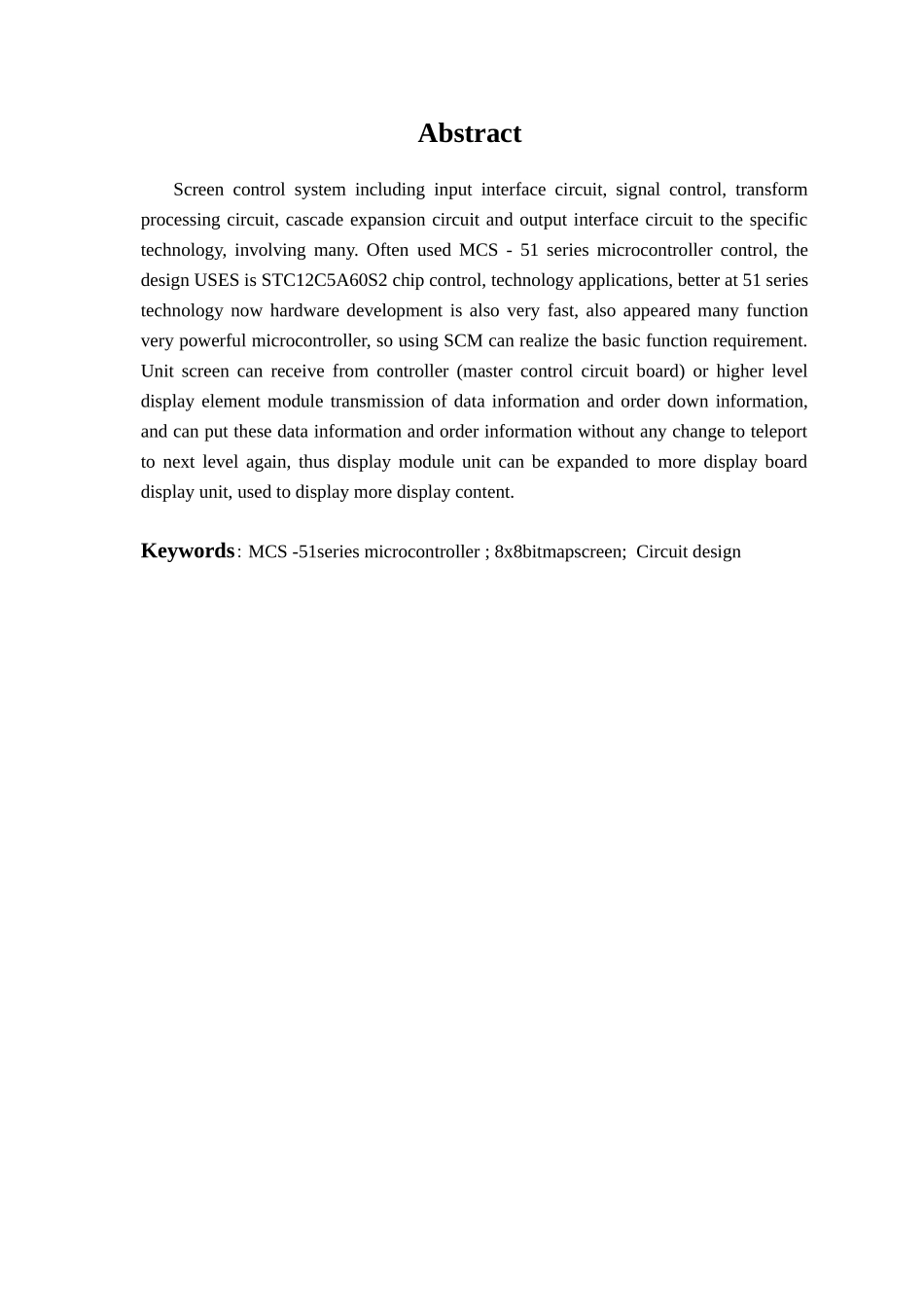

AbstractScreen control system including input interface circuit, signal control, transform processing circuit, cascade expansion circuit and output interface circuit to the specific technology, involving many. Often used MCS - 51 series microcontroller control, the design USES is STC12C5A60S2 chip control, technology applications, better at 51 series technology now hardware development is also very fast, also appeared many function very powerful microcontroller, so using SCM can realize the basic function requirement. Unit screen can receive from controller (master control circuit board) or higher level display element module transmission of data information and order down information, and can put these data information and order information without any change to teleport to next level again, thus display module unit can be expanded to more display board display unit, used to display more display content.Keywords: MCS -51series microcontroller ; 8x8bitmapscreen; Circuit design1.概 述目 前 LED 点 阵 屏 是 利 用 发 光 二 极 管 点 阵 模 块或像素单元组成的平面式显示屏幕，系统自带字库。它具有发光效率高、使用寿命长、组态灵活、色彩丰富以及对室内外环境适应能 力 强 等 优 点 。 LED 点 阵 屏 的 构 成 型 式 有 多 种，其中典型的有两种。一种把所需展示的广告信息烧写固化到EPROM芯片内，能进行固定内容的多幅汉字显示，称为单显示型；另一种在机内设置了字库、程序库，具有程序编制能力，能进行内容可变的多幅汉字显示，称可编程序型。显示和动态效果（主要是显示内容的滚动）的实现主要依靠硬件扫描驱动，该方法比较方便。另外，由于受到存储器本身的局限，其特别字符或图案也往往难以显示 ， 同 时 显 示 内 容 也 不 能 随 意 更 改 。LED 电 子 显 示 屏 是 利 用 发 光 二 极 管 点 阵 模 块或像素单元组成的平面式显示屏幕。它是集微电子技术、光电子技术、计算机技术、信息处理技术于一体的显示系统，是目前国际上极为...
