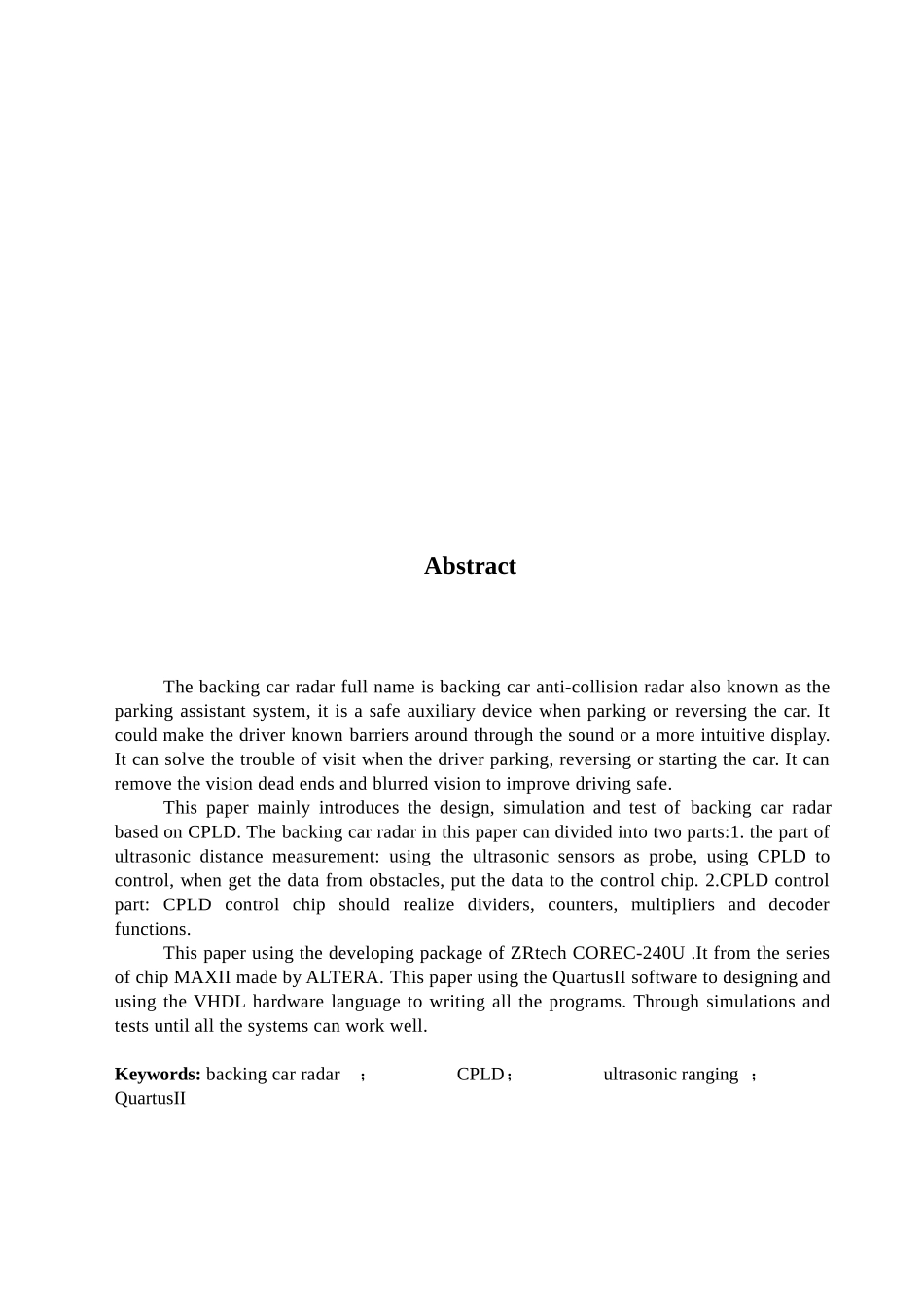

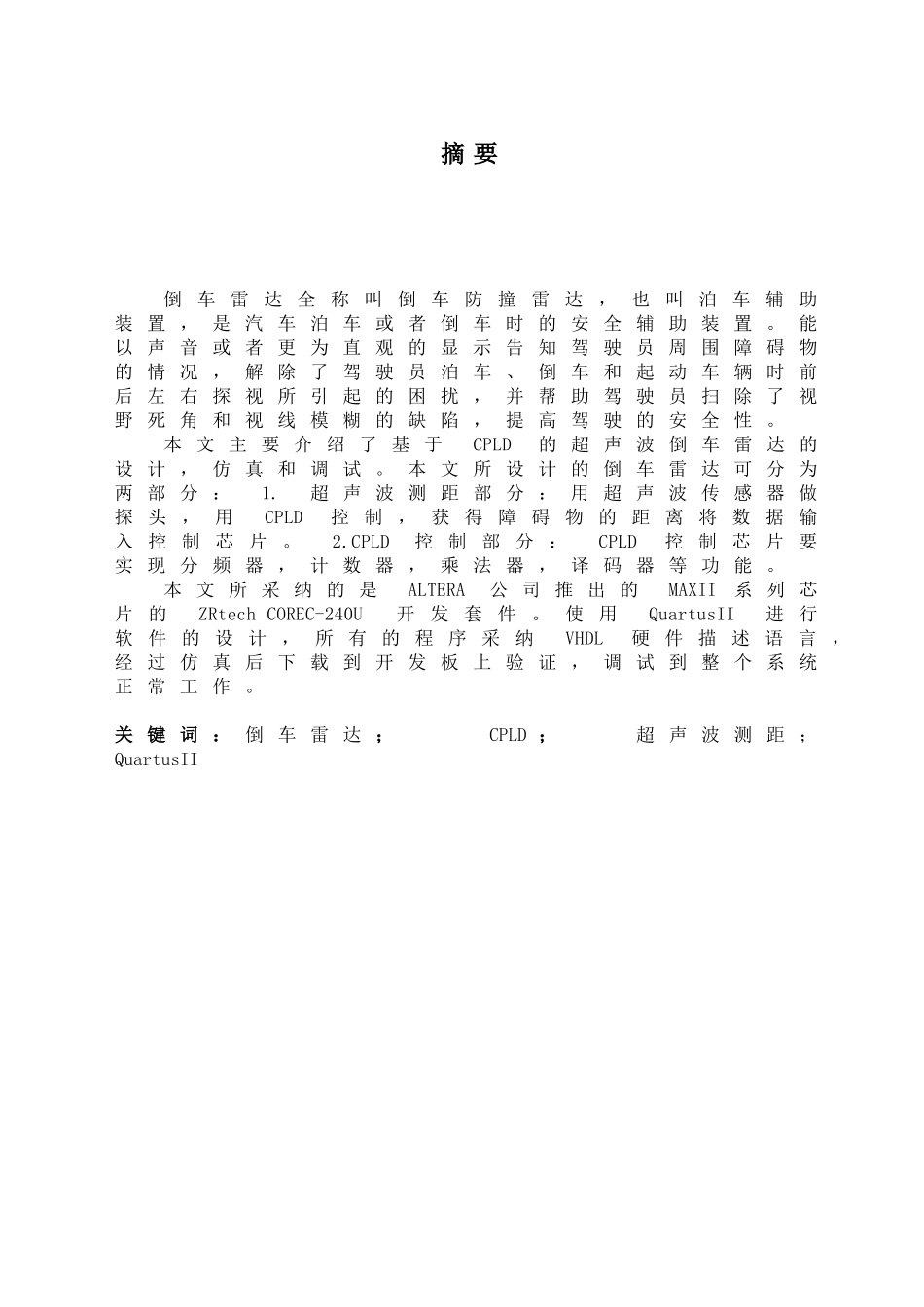

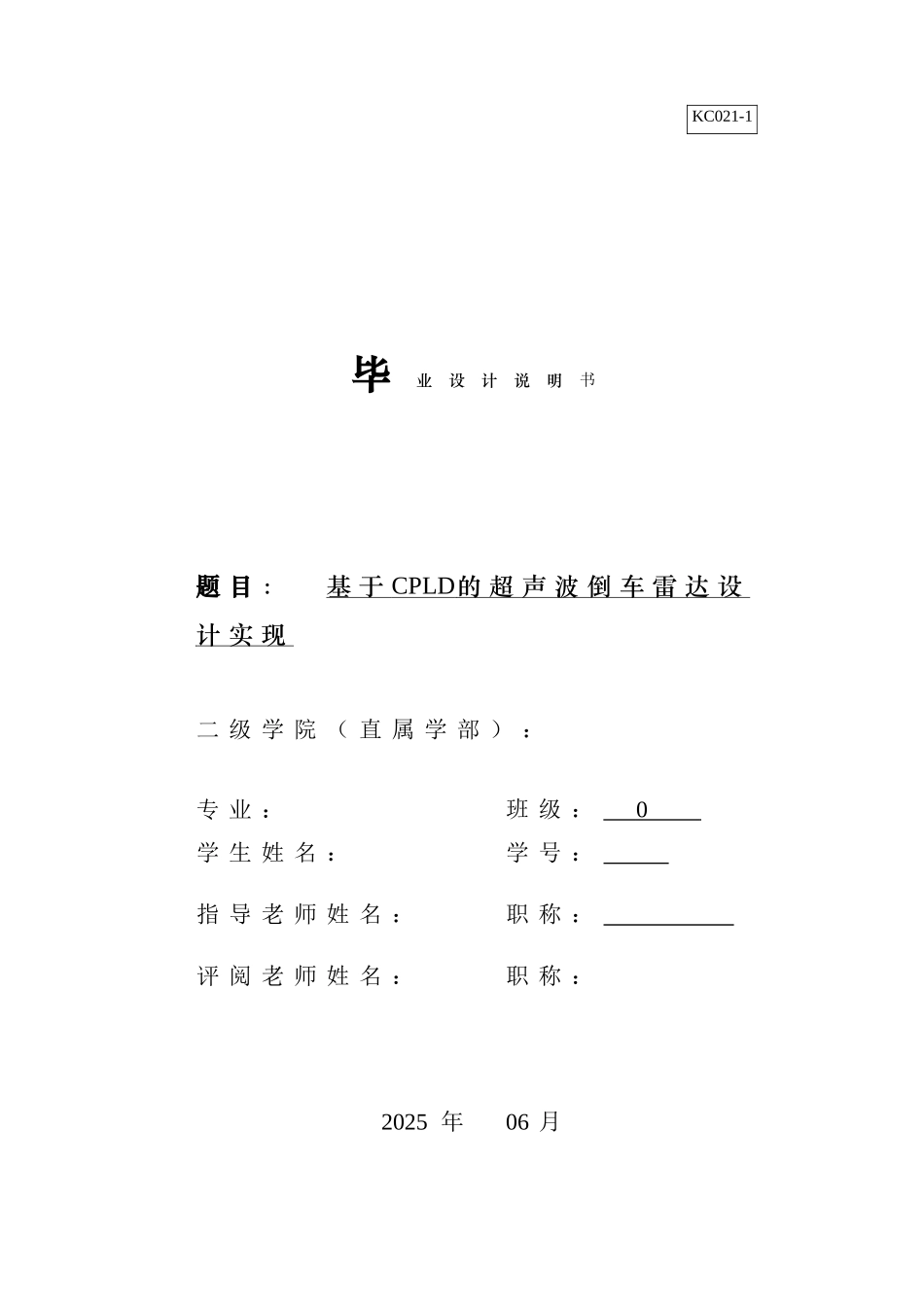

毕 业 设 计 说 明 书题 目 ： 基 于 CPLD 的 超 声 波 倒 车 雷 达 设 计 实 现 二 级 学 院 （ 直 属 学 部 ） ： 专 业 ： 班 级 ： 0 学 生 姓 名 ： 学 号 ： 指 导 老 师 姓 名 ： 职 称 ： 评 阅 老 师 姓 名 ： 职 称 ： 2025 年 06 月KC021-1摘 要倒 车 雷 达 全 称 叫 倒 车 防 撞 雷 达 ， 也 叫 泊 车 辅 助装 置 ， 是 汽 车 泊 车 或 者 倒 车 时 的 安 全 辅 助 装 置 。 能以 声 音 或 者 更 为 直 观 的 显 示 告 知 驾 驶 员 周 围 障 碍 物的 情 况 ， 解 除 了 驾 驶 员 泊 车 、 倒 车 和 起 动 车 辆 时 前后 左 右 探 视 所 引 起 的 困 扰 ， 并 帮 助 驾 驶 员 扫 除 了 视野 死 角 和 视 线 模 糊 的 缺 陷 ， 提 高 驾 驶 的 安 全 性 。本 文 主 要 介 绍 了 基 于CPLD的 超 声 波 倒 车 雷 达 的设 计 ， 仿 真 和 调 试 。 本 文 所 设 计 的 倒 车 雷 达 可 分 为两 部 分 ：1.超 声 波 测 距 部 分 ： 用 超 声 波 传 感 器 做探 头 ， 用CPLD控 制 ， 获 得 障 碍 物 的 距 离 将 数 据 输入 控 制 芯 片 。2.CPLD控 制 部 分 ：CPLD控 制 芯 片 要实 现 分 频 器 ， 计 数 器 ， 乘 法 器 ， 译 码 器 等 功 能 。本 文 所 采 纳 的 是ALTERA公 司 推 出 的MAXII系 列 芯片的ZRtech COREC-240U开发套件。使用QuartusII 进行软 件 的 设 计 ， 所 有 的 程 序 采 纳VHDL硬 件 描 述 语 言，经 过 仿 真 后 下 载 到 开 发 板 上 验 证 ， 调 试 到 整 个 系 统正 常 工 作 。关 键 词 ： 倒 车 雷 达 ； CPLD ； 超 声 波 测 距 ； QuartusIIAbstractThe backing car radar full name is backing car anti-collision radar also known as the parking assistant system, it is a safe auxiliary device when parking or reversing the car. It could make the driver known barriers around through the sound or a more intuitive display. It can solve t...
