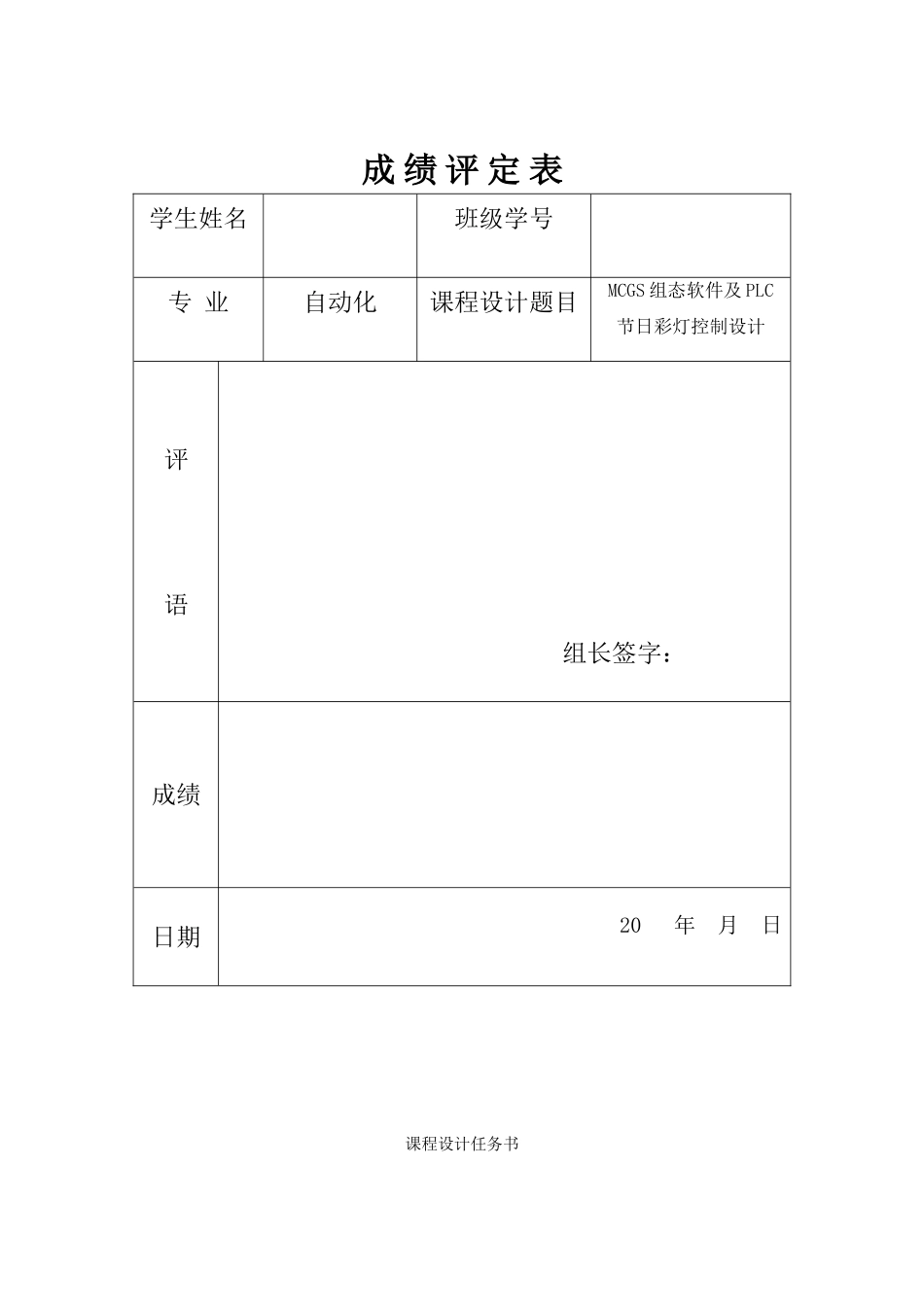

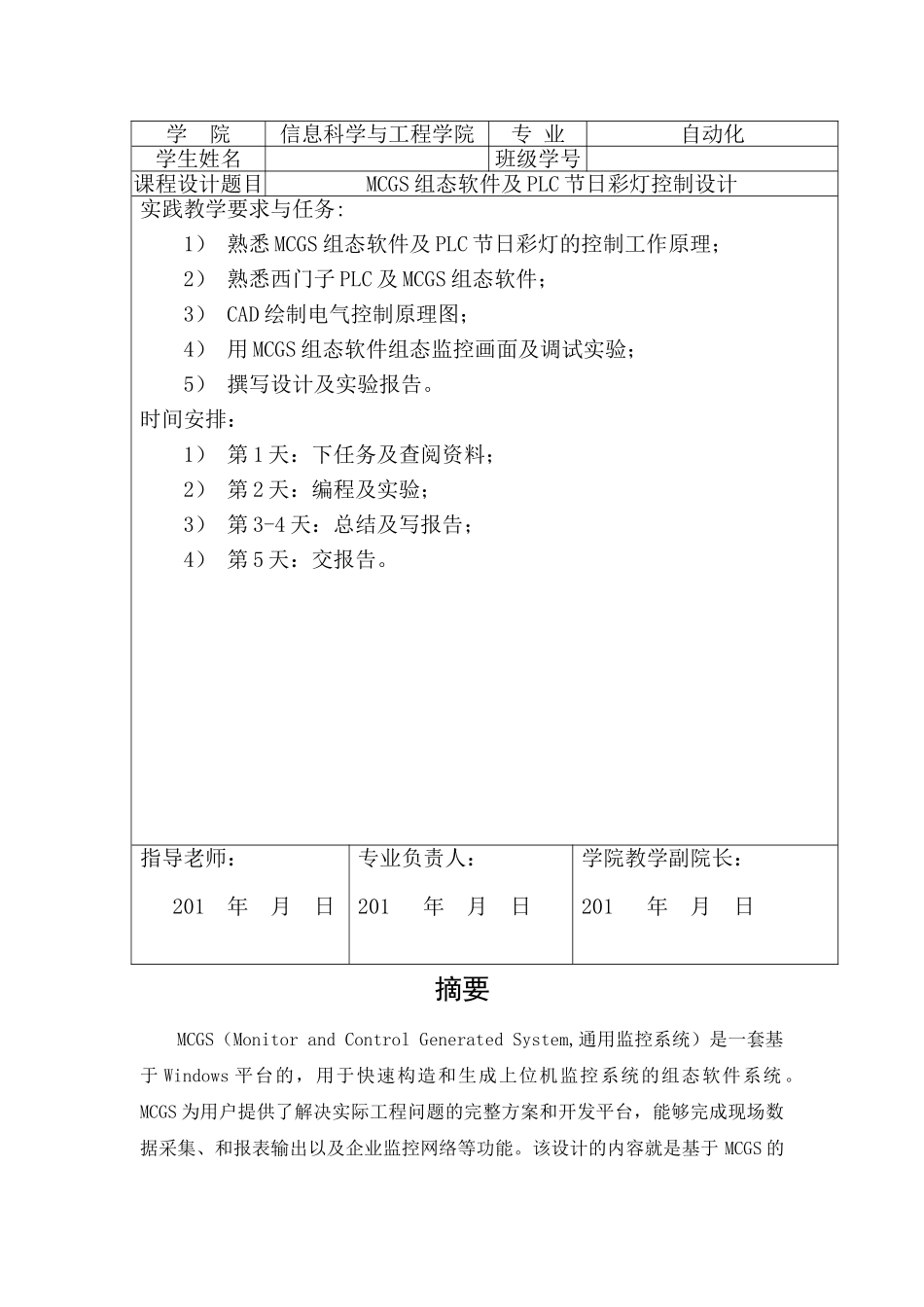

成 绩 评 定 表学生姓名班级学号专 业自动化课程设计题目MCGS 组态软件及 PLC节日彩灯控制设计评语组长签字：成绩日期 20 年 月 日课程设计任务书学 院信息科学与工程学院专 业自动化学生姓名班级学号课程设计题目MCGS 组态软件及 PLC 节日彩灯控制设计实践教学要求与任务:1） 熟悉 MCGS 组态软件及 PLC 节日彩灯的控制工作原理；2） 熟悉西门子 PLC 及 MCGS 组态软件；3） CAD 绘制电气控制原理图；4） 用 MCGS 组态软件组态监控画面及调试实验；5） 撰写设计及实验报告。时间安排：1） 第 1 天：下任务及查阅资料；2） 第 2 天：编程及实验；3） 第 3-4 天：总结及写报告；4） 第 5 天：交报告。指导老师： 201 年 月 日专业负责人：201 年 月 日学院教学副院长：201 年 月 日摘要MCGS（Monitor and Control Generated System,通用监控系统）是一套基于 Windows 平台的，用于快速构造和生成上位机监控系统的组态软件系统 。MCGS 为用户提供了解决实际工程问题的完整方案和开发平台，能够完成现场数据采集、和报表输出以及企业监控网络等功能。该设计的内容就是基于 MCGS 的节日彩灯控制，当然要做好这个课程设计必须先熟悉 MCGS 组态软件及 PLC 节日彩灯的控制工作原理，了解西门子 PLC 及 MCGS 组态软件，会用 CAD 绘制电气控制原理图以及用 MCGS 组态软件组态监控画面及调试实验。关键字：节日彩灯 PLC MCGS目录1MCGS 组态软件概述................................................41.1什么是 MCGS 组态软件........................................41.2MCGS 组态软件系统的构成....................................41.2.1MCGS 组态软件的整体结构...............................41.2.2MCGS 组态软件的五大组成部分...........................41.3MCGS 组态软件功能和特点....................................52西门子 S7-200 PLC 简介...........................................62.1S7-200 编程软件介绍........................................62.2S7-200 通讯方式............................................62.3S7-200 通讯参数设置........................................62.4S7-200 与 MCGS 的通讯连接...................................73控制系统的设计..................................................83.1控制要...
