基于mega16单片机温度检测系统设计大学毕设论文

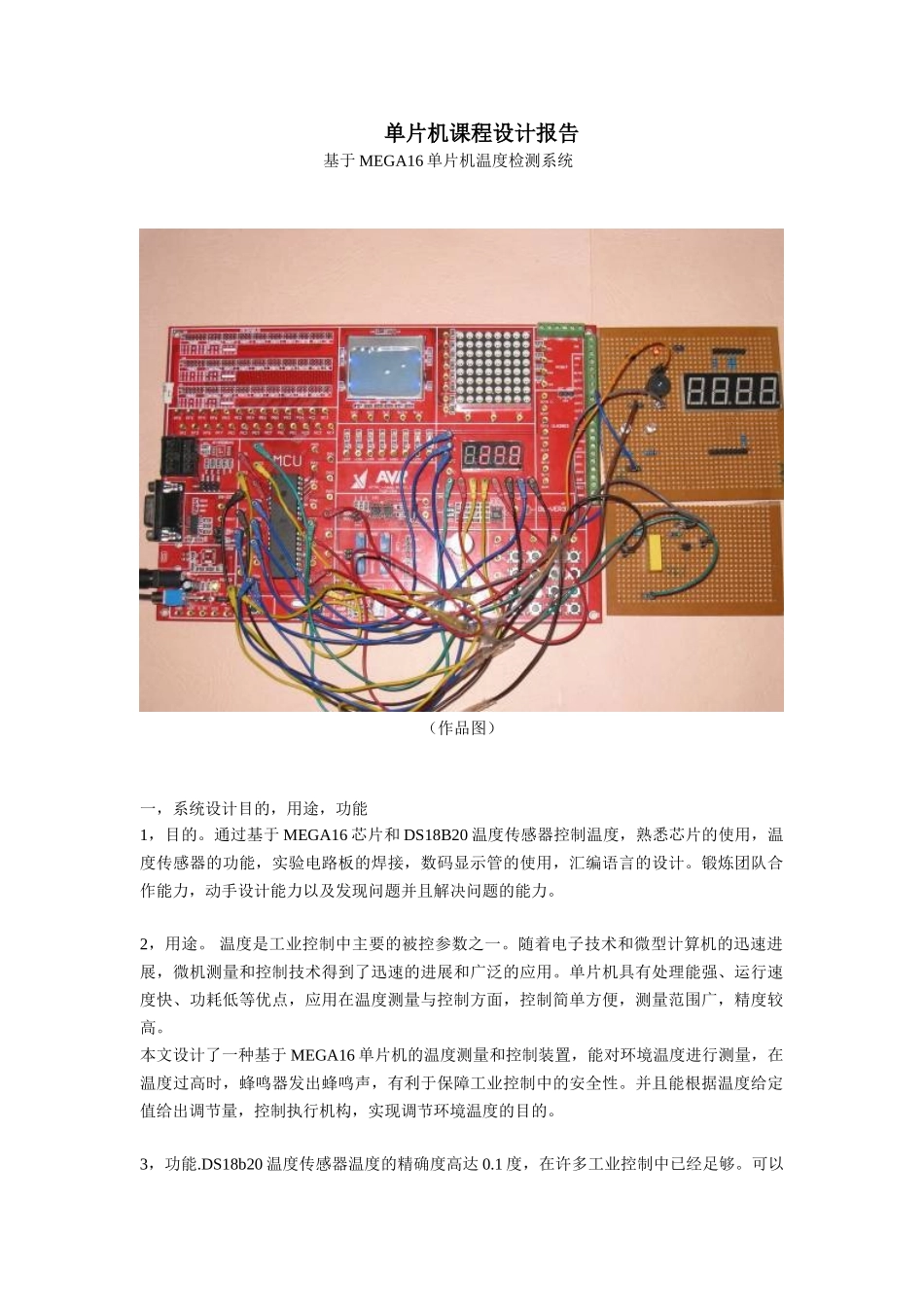

基于mega16单片机温度检测系统设计大学毕设论文_第1页
1/14

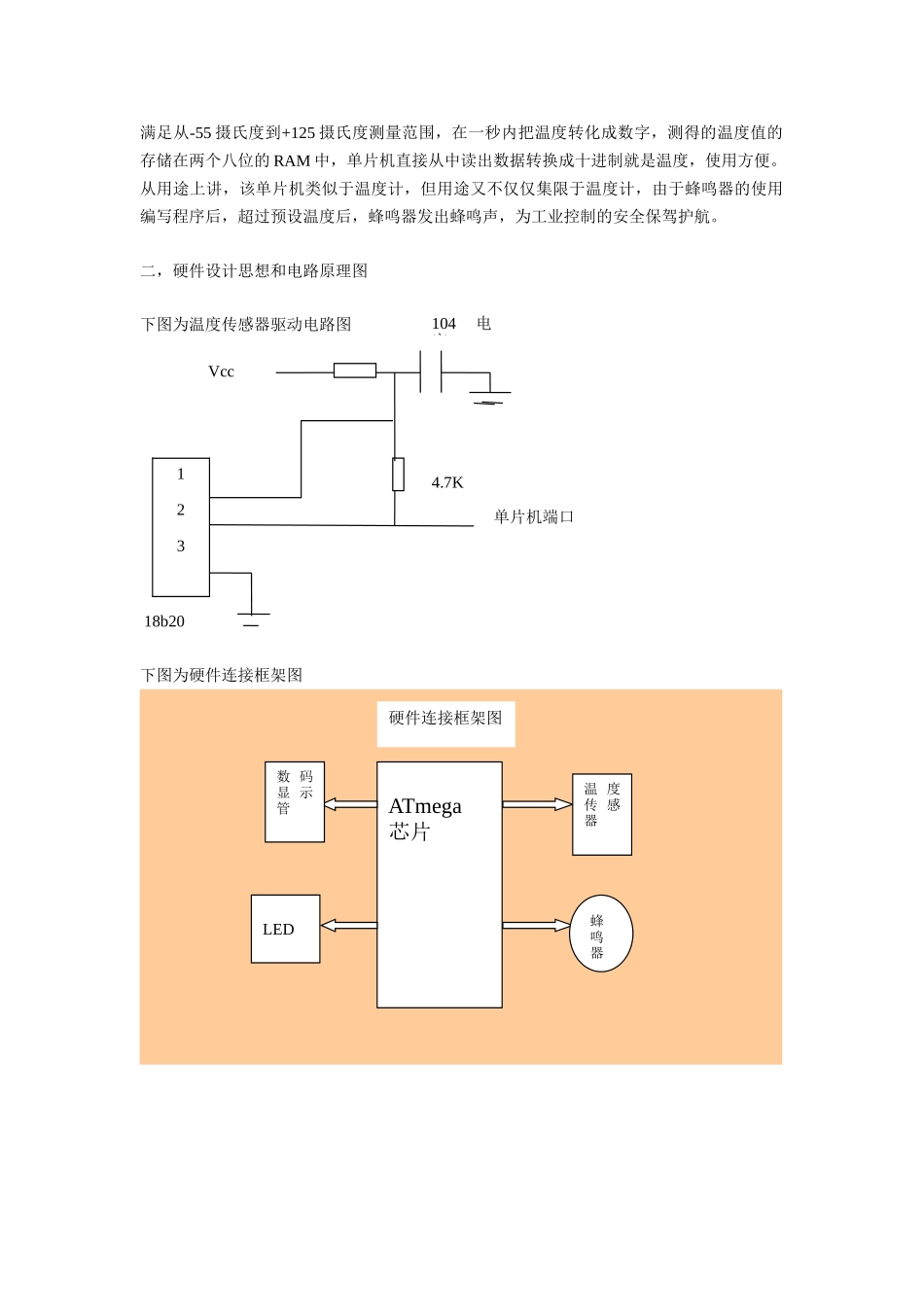

基于mega16单片机温度检测系统设计大学毕设论文_第2页
2/14

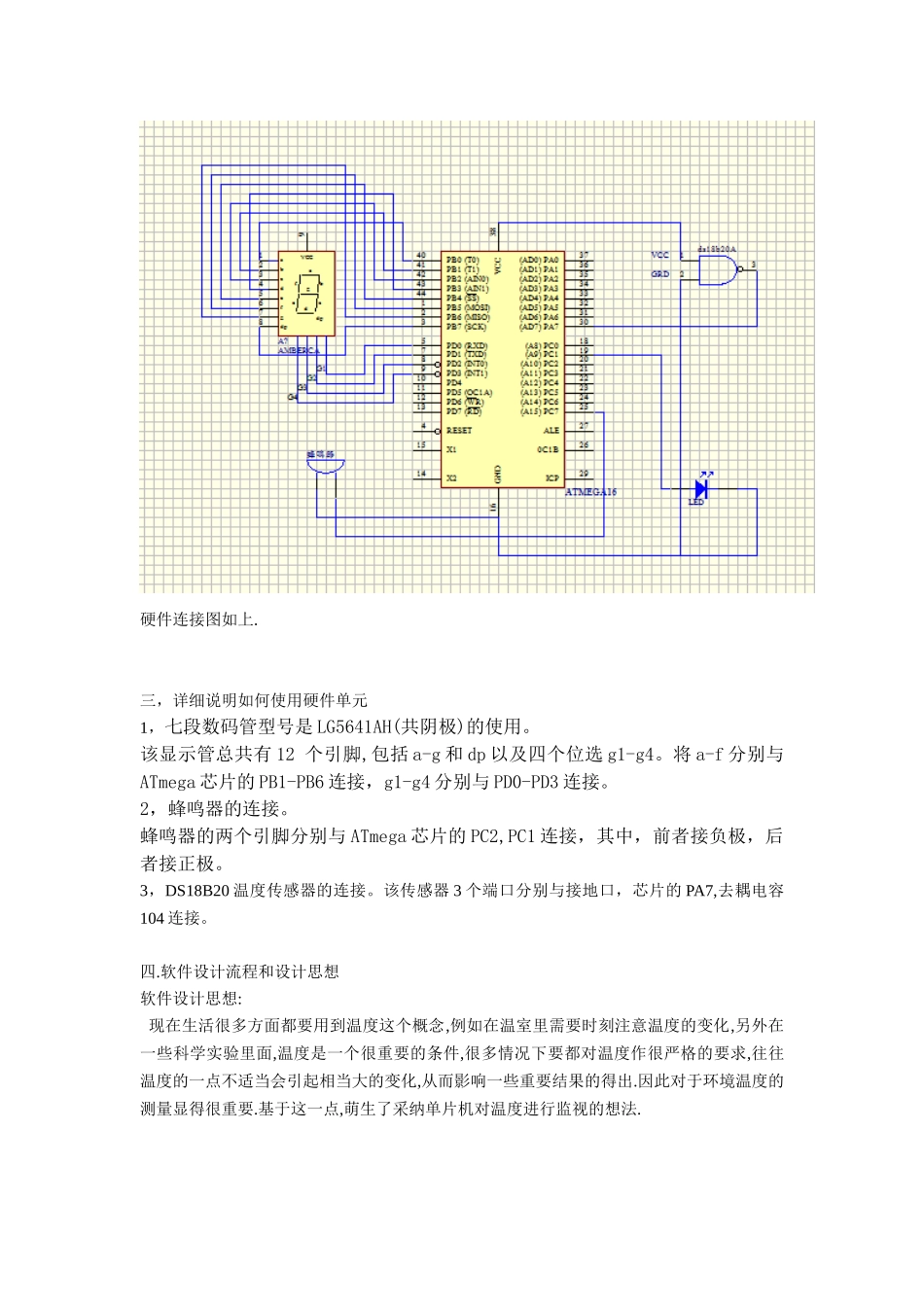

基于mega16单片机温度检测系统设计大学毕设论文_第3页
3/14
单片机课程设计报告 基于 MEGA16 单片机温度检测系统 (作品图)一,系统设计目的,用途,功能1,目的。通过基于 MEGA16 芯片和 DS18B20 温度传感器控制温度,熟悉芯片的使用,温度传感器的功能,实验电路板的焊接,数码显示管的使用,汇编语言的设计。锻炼团队合作能力,动手设计能力以及发现问题并且解决问题的能力。2,用途。 温度是工业控制中主要的被控参数之一。随着电子技术和微型计算机的迅速进展,微机测量和控制技术得到了迅速的进展和广泛的应用。单片机具有处理能强、运行速度快、功耗低等优点,应用在温度测量与控制方面,控制简单方便,测量范围广,精度较高。本文设计了一种基于 MEGA16 单片机的温度测量和控制装置,能对环境温度进行测量,在温度过高时,蜂鸣器发出蜂鸣声,有利于保障工业控制中的安全性。并且能根据温度给定值给出调节量,控制执行机构,实现调节环境温度的目的。3,功能.DS18b20 温度传感器温度的精确度高达 0.1 度,在许多工业控制中已经足够。可以满足从-55 摄氏度到+125 摄氏度测量范围,在一秒内把温度转化成数字,测得的温度值的存储在两个八位的 RAM 中,单片机直接从中读出数据转换成十进制就是温度,使用方便。从用途上讲,该单片机类似于温度计,但用途又不仅仅集限于温度计,由于蜂鸣器的使用编写程序后,超过预设温度后,蜂鸣器发出蜂鸣声,为工业控制的安全保驾护航。二,硬件设计思想和电路原理图下图为温度传感器驱动电路图 18b20下图为硬件连接框架图ATmega芯片数 码显 示管温 度传 感器蜂鸣器LED硬件连接框架图 1 2 3Vcc 104电容4.7K单片机端口 硬件连接图如上.三,详细说明如何使用硬件单元1,七段数码管型号是 LG5641AH(共阴极)的使用。该显示管总共有 12 个引脚,包括 a-g 和 dp 以及四个位选 g1-g4。将 a-f 分别与ATmega 芯片的 PB1-PB6 连接,g1-g4 分别与 PD0-PD3 连接。2,蜂鸣器的连接。 蜂鸣器的两个引脚分别与 ATmega 芯片的 PC2,PC1 连接,其中,前者接负极,后者接正极。3,DS18B20 温度传感器的连接。该传感器 3 个端口分别与接地口,芯片的 PA7,去耦电容104 连接。四.软件设计流程和设计思想软件设计思想: 现在生活很多方面都要用到温度这个概念,例如在温室里需要时刻注意温度的变化,另外在一些科学实验里面,温度是一个很重要的条件,很多情况下要都对温度作很严格的要求,往往温度的一点不适当会引起相当大的变化,从而影响...
