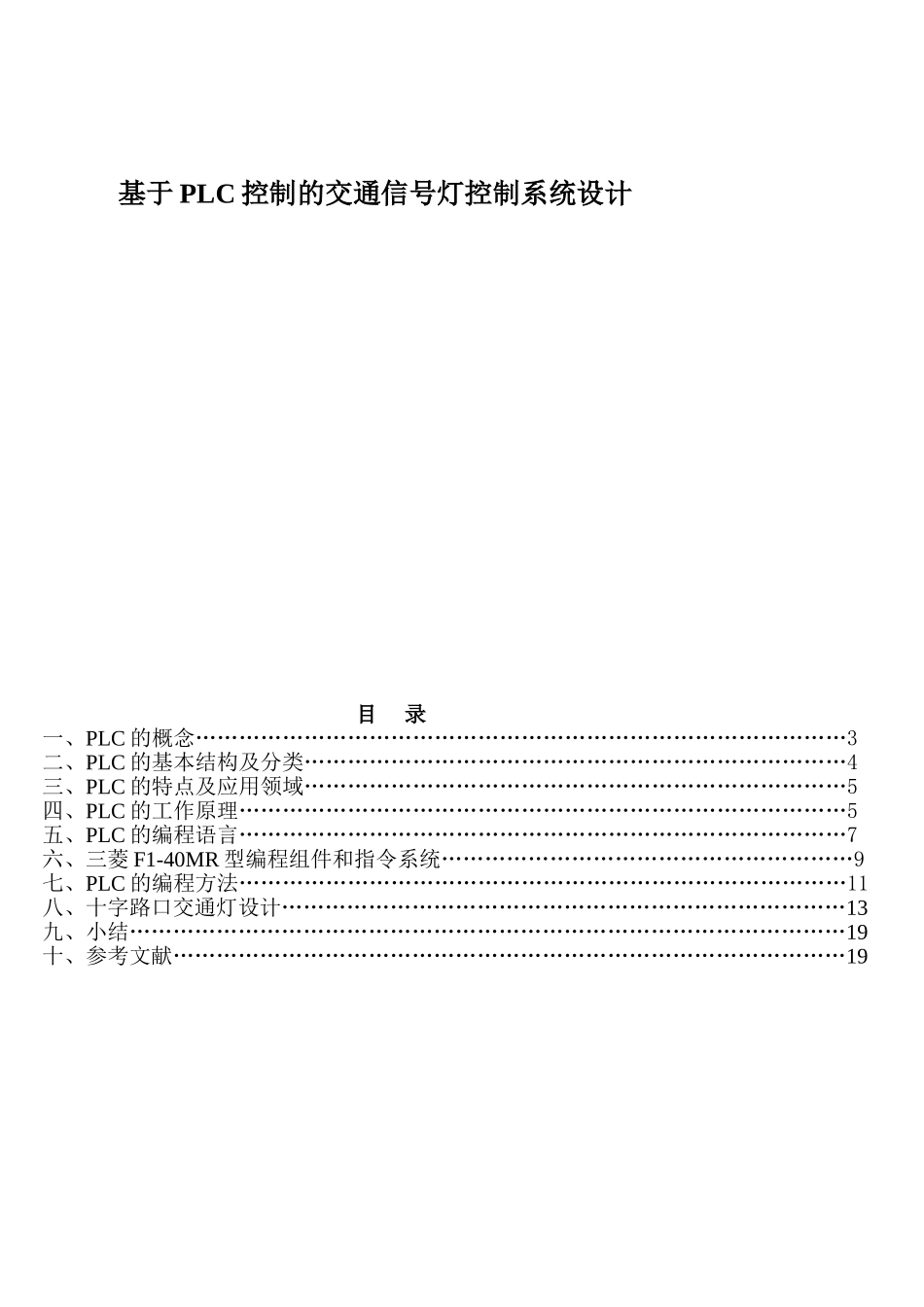

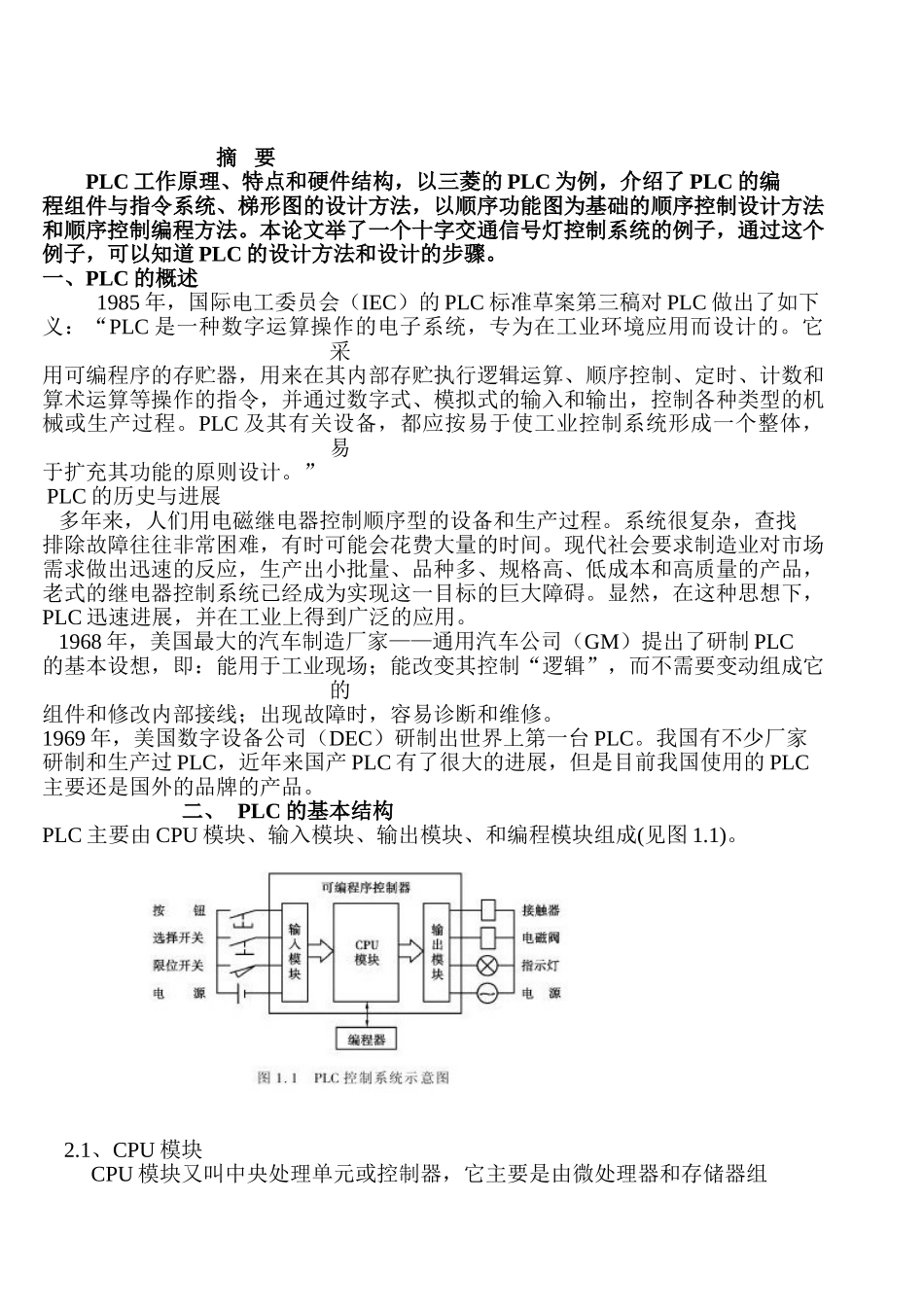

基于 PLC 控制的交通信号灯控制系统设计 目 录一、PLC 的概念………………………………………………………………………………3二、PLC 的基本结构及分类…………………………………………………………………4三、PLC 的特点及应用领域…………………………………………………………………5四、PLC 的工作原理…………………………………………………………………………5五、PLC 的编程语言…………………………………………………………………………7六、三菱 F1-40MR 型编程组件和指令系统…………………………………………………9七、PLC 的编程方法…………………………………………………………………………11八、十字路口交通灯设计……………………………………………………………………13九、小结………………………………………………………………………………………19十、参考文献…………………………………………………………………………………19 摘 要 PLC 工作原理、特点和硬件结构，以三菱的 PLC 为例，介绍了 PLC 的编程组件与指令系统、梯形图的设计方法，以顺序功能图为基础的顺序控制设计方法和顺序控制编程方法。本论文举了一个十字交通信号灯控制系统的例子，通过这个例子，可以知道 PLC 的设计方法和设计的步骤。一、PLC 的概述1985 年，国际电工委员会（IEC）的 PLC 标准草案第三稿对 PLC 做出了如下义：“PLC 是一种数字运算操作的电子系统，专为在工业环境应用而设计的。它采用可编程序的存贮器，用来在其内部存贮执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字式、模拟式的输入和输出，控制各种类型的机械或生产过程。PLC 及其有关设备，都应按易于使工业控制系统形成一个整体，易于扩充其功能的原则设计。”PLC 的历史与进展 多年来，人们用电磁继电器控制顺序型的设备和生产过程。系统很复杂，查找排除故障往往非常困难，有时可能会花费大量的时间。现代社会要求制造业对市场需求做出迅速的反应，生产出小批量、品种多、规格高、低成本和高质量的产品，老式的继电器控制系统已经成为实现这一目标的巨大障碍。显然，在这种思想下，PLC 迅速进展，并在工业上得到广泛的应用。 1968 年，美国最大的汽车制造厂家——通用汽车公司（GM）提出了研制 PLC的基本设想，即：能用于工业现场；能改变其控制“逻辑”，而不需要变动组成它的组件和修改内部接线；出现故...
