基于PLC控制西门子S7-200旋转式滤水器控制系统设计

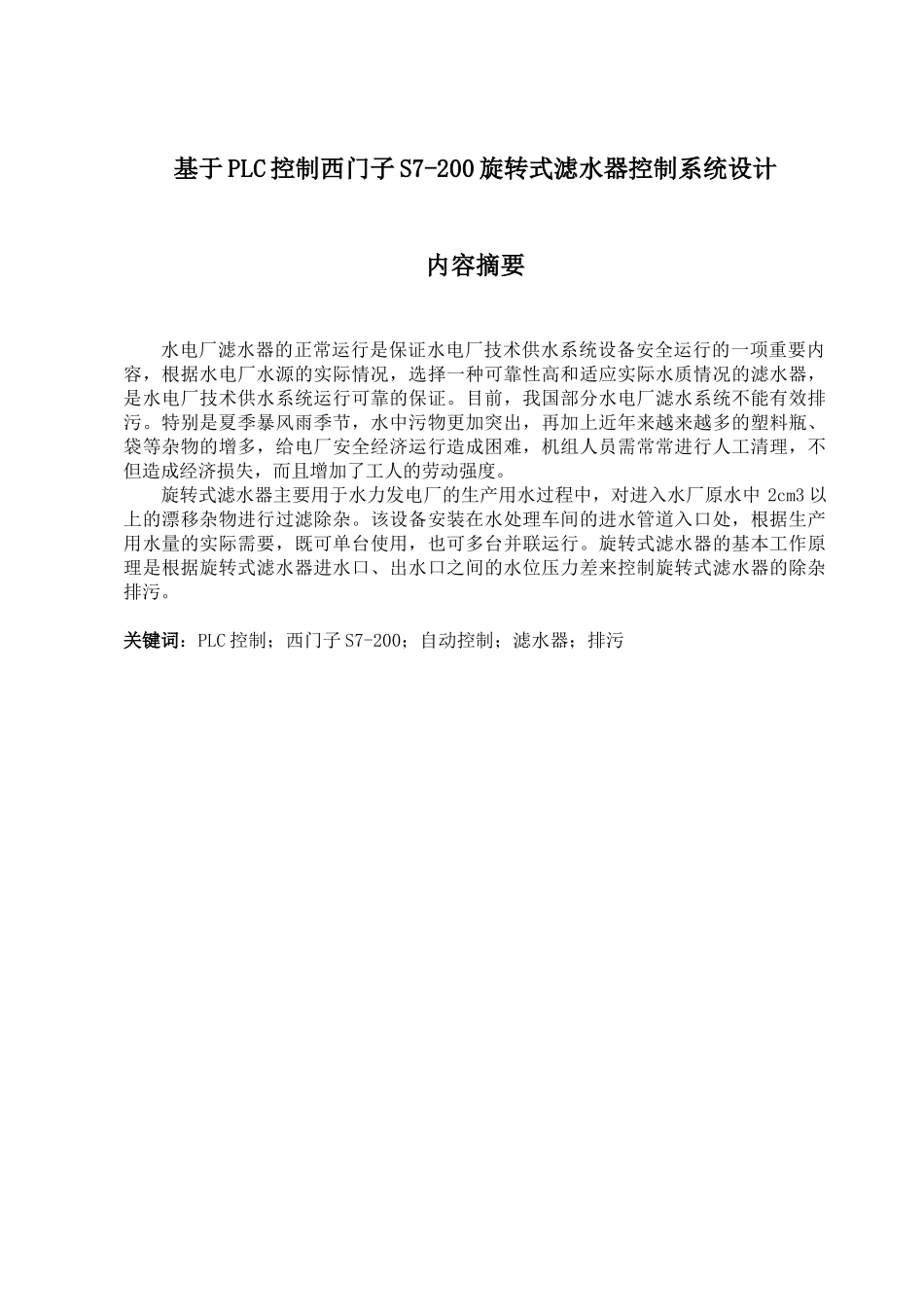

基于PLC控制西门子S7-200旋转式滤水器控制系统设计_第1页
1/24

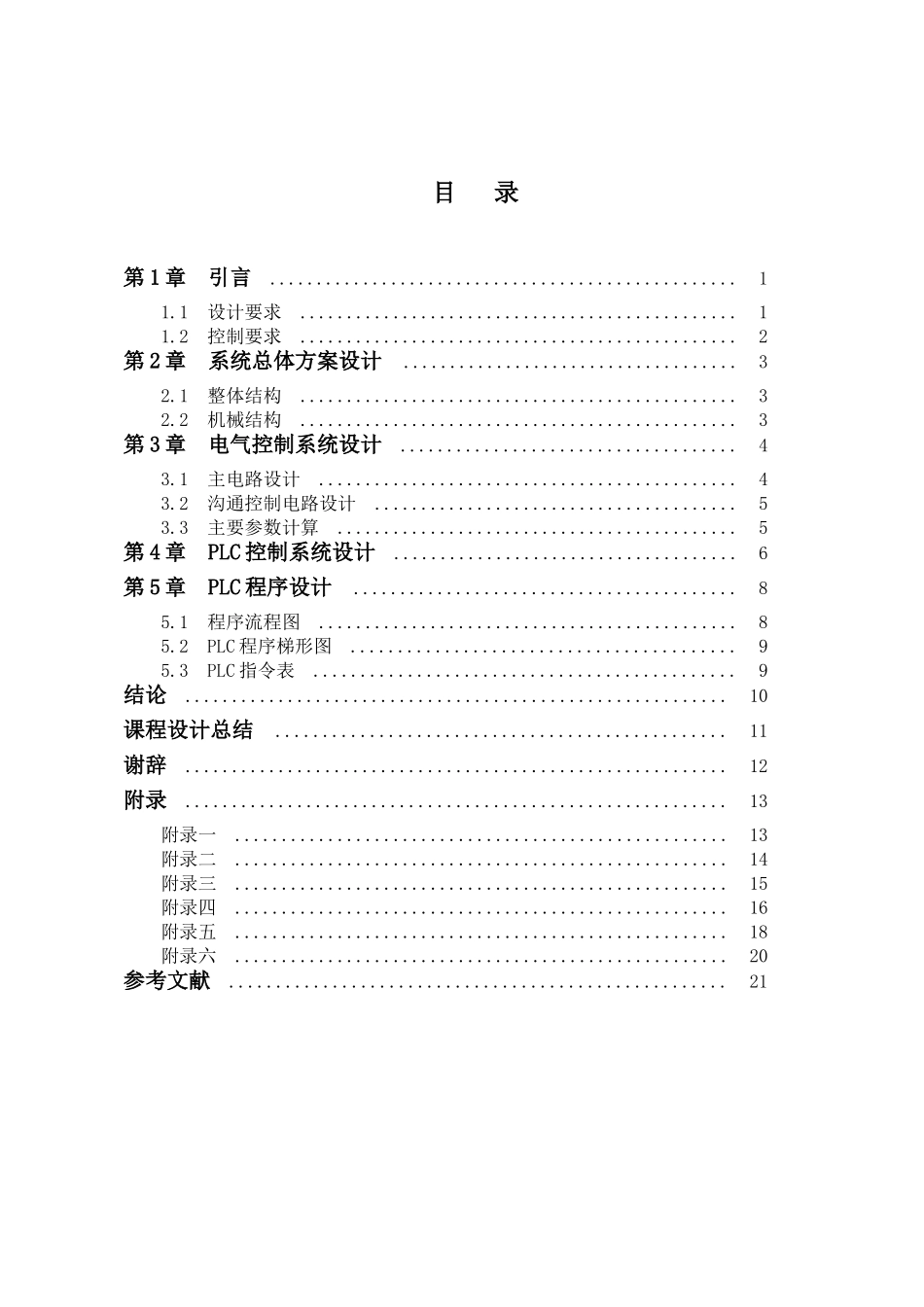

基于PLC控制西门子S7-200旋转式滤水器控制系统设计_第2页
2/24

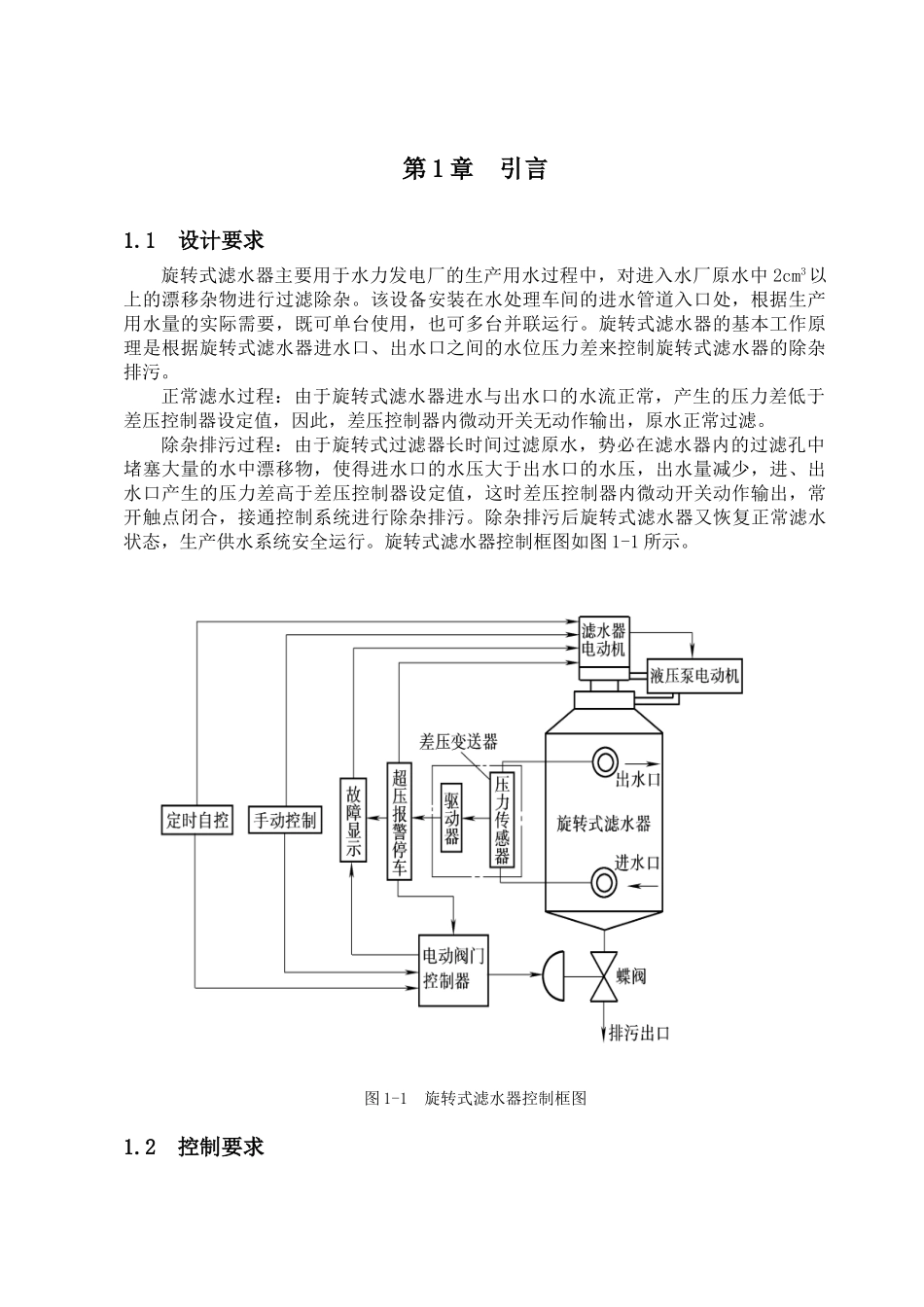

基于PLC控制西门子S7-200旋转式滤水器控制系统设计_第3页
3/24
基于 PLC 控制西门子 S7-200 旋转式滤水器控制系统设计内容摘要水电厂滤水器的正常运行是保证水电厂技术供水系统设备安全运行的一项重要内容,根据水电厂水源的实际情况,选择一种可靠性高和适应实际水质情况的滤水器,是水电厂技术供水系统运行可靠的保证。目前,我国部分水电厂滤水系统不能有效排污。特别是夏季暴风雨季节,水中污物更加突出,再加上近年来越来越多的塑料瓶、袋等杂物的增多,给电厂安全经济运行造成困难,机组人员需常常进行人工清理,不但造成经济损失,而且增加了工人的劳动强度。旋转式滤水器主要用于水力发电厂的生产用水过程中,对进入水厂原水中 2cm3 以上的漂移杂物进行过滤除杂。该设备安装在水处理车间的进水管道入口处,根据生产用水量的实际需要,既可单台使用,也可多台并联运行。旋转式滤水器的基本工作原理是根据旋转式滤水器进水口、出水口之间的水位压力差来控制旋转式滤水器的除杂排污。关键词:PLC 控制;西门子 S7-200;自动控制;滤水器;排污目 录第 1 章 引言 .................................................. 11.1 设计要求 ............................................... 11.2 控制要求 ............................................... 2第 2 章 系统总体方案设计 .................................... 32.1 整体结构 ............................................... 32.2 机械结构 ............................................... 3第 3 章 电气控制系统设计 .................................... 43.1 主电路设计 ............................................. 43.2 沟通控制电路设计 ....................................... 53.3 主要参数计算 ........................................... 5第 4 章 PLC 控制系统设计 ..................................... 6第 5 章 PLC 程序设计 ......................................... 85.1 程序流程图 ............................................. 85.2 PLC 程序梯形图 ......................................... 95.3 PLC 指令表 ............................................. 9结论 .......................................................... 10课程设计总结 ................................................ 11谢辞 ..........................
