基于plc的四层电梯控制系统设计大学论文

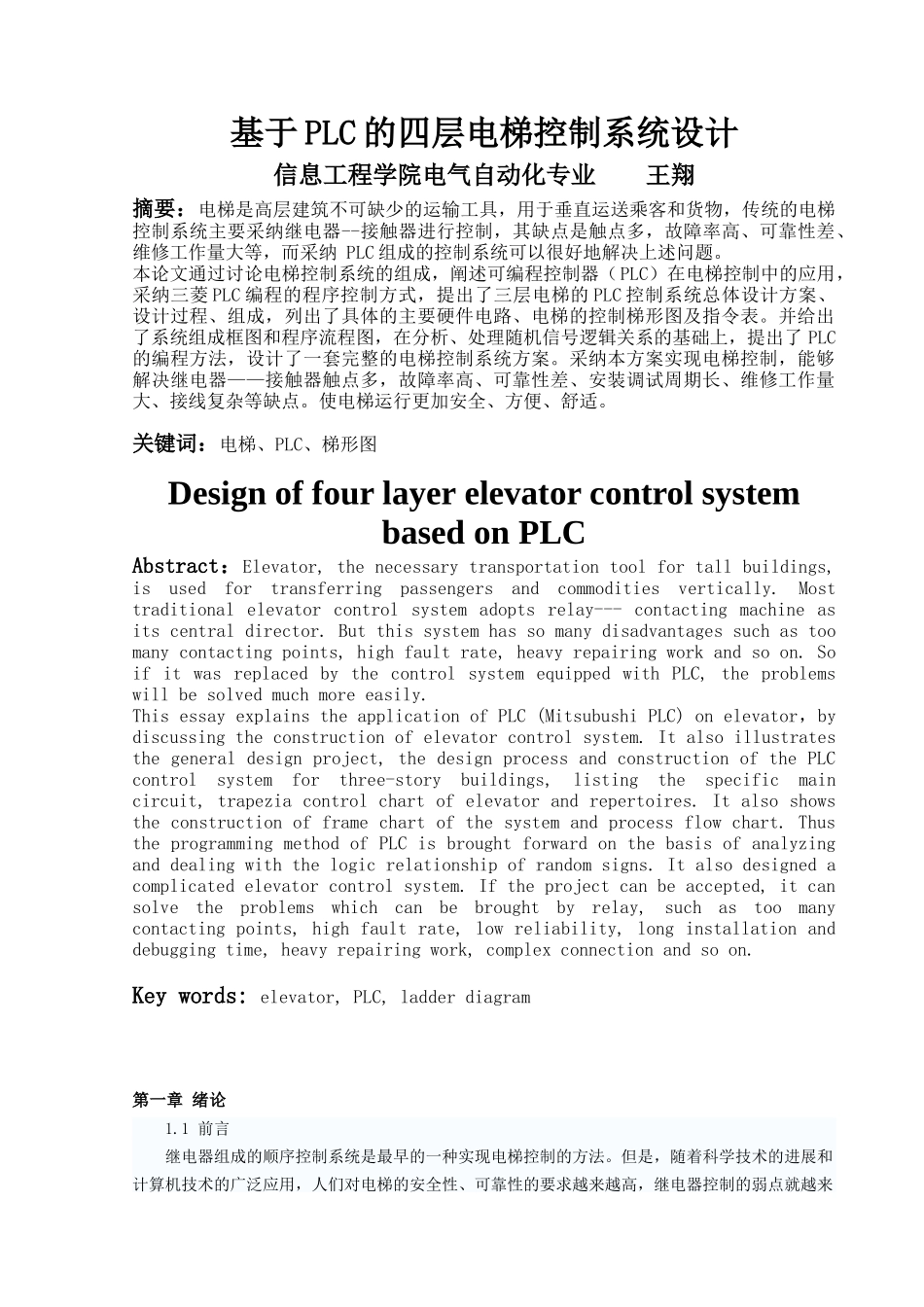

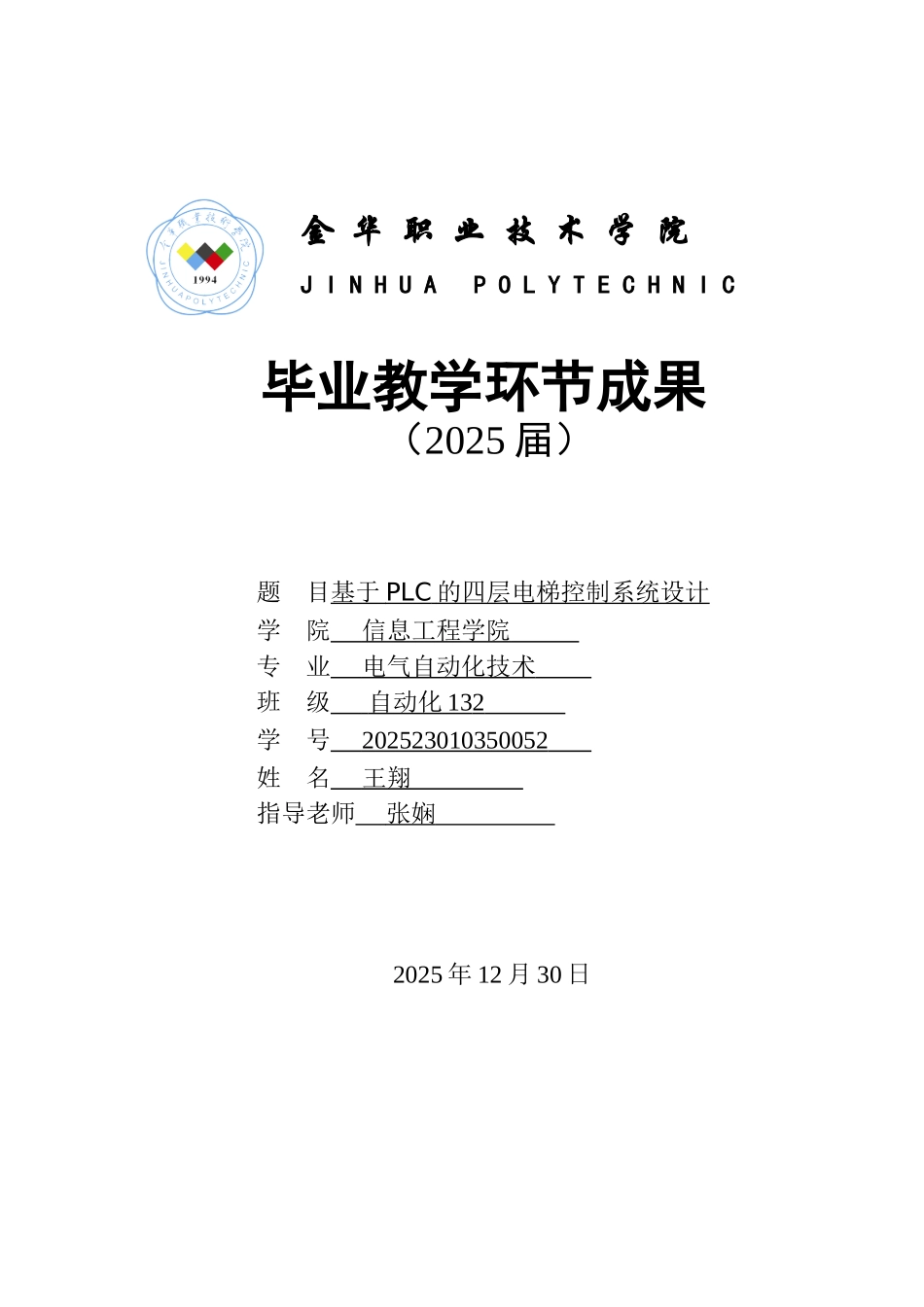

金 华 职 业 技 术 学 院J I N H U A P O L Y T E C H N I C毕业教学环节成果 （2025 届）题 目基于 PLC 的四层电梯控制系统设计 学 院 信息工程学院 专 业 电气自动化技术 班 级 自动化 13 2 学 号 2025 23010350052 姓 名 王翔 指导老师 张娴 2025 年 12 月 30 日基于 PLC 的四层电梯控制系统设计信息工程学院电气自动化专业 王翔摘要：电梯是高层建筑不可缺少的运输工具，用于垂直运送乘客和货物，传统的电梯控制系统主要采纳继电器--接触器进行控制，其缺点是触点多，故障率高、可靠性差、维修工作量大等，而采纳 PLC 组成的控制系统可以很好地解决上述问题。本论文通过讨论电梯控制系统的组成，阐述可编程控制器（PLC）在电梯控制中的应用，采纳三菱 PLC 编程的程序控制方式，提出了三层电梯的 PLC 控制系统总体设计方案、设计过程、组成，列出了具体的主要硬件电路、电梯的控制梯形图及指令表。并给出了系统组成框图和程序流程图，在分析、处理随机信号逻辑关系的基础上，提出了 PLC的编程方法，设计了一套完整的电梯控制系统方案。采纳本方案实现电梯控制，能够解决继电器——接触器触点多，故障率高、可靠性差、安装调试周期长、维修工作量大、接线复杂等缺点。使电梯运行更加安全、方便、舒适。 关键词：电梯、PLC、梯形图Design of four layer elevator control system based on PLCAbstract：Elevator, the necessary transportation tool for tall buildings, is used for transferring passengers and commodities vertically. Most traditional elevator control system adopts relay--- contacting machine as its central director. But this system has so many disadvantages such as too many contacting points, high fault rate, heavy repairing work and so on. So if it was replaced by the control system equipped with PLC, the problems will be solved much more easily.This essay explains the application of PLC (Mitsubushi PLC) on elevator，by discussing the construction of elevator control system. It also illustrates the general design project, the design process and construction of the PLC control s...
