基于plc的物业恒压供水系统设计大学毕设论文VIP专享

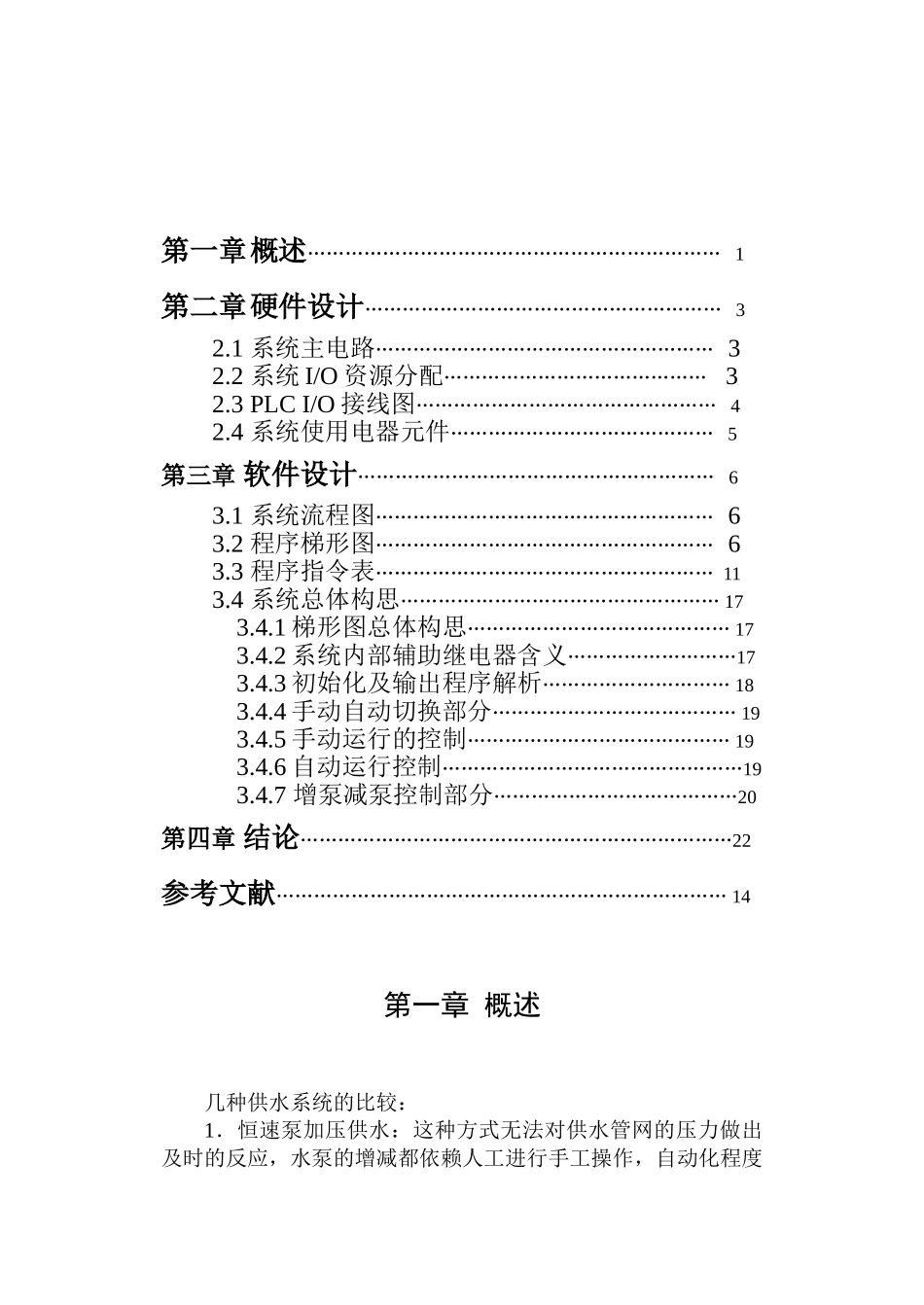

摘 要我国正在建设节约型社会，在国家的号召下全社会都要有节能减排的意识。针对物业小区供水的问题，为了满足人们对供水质量和供水系统可靠性的要求，所以采纳先进的 PLC 设备来设计节能高可靠性的恒压供水系统。针对目前的小区供水系统中存在的电能、水资源浪费且供水质量差等问题采纳三菱FX2N PLC为核心控制器，构成恒压供水系统。该系统是以管网水压为设定参数，根据用水量的大小由PLC控制投入运行的水泵的数量实现管网水压的闭环调节，即实现恒压供水。本报告用四章的篇幅详细的讨论该设计的内容，关键的部分都有详细的说明和演示。本设计的全部程序均通过PLC调试。硬件部分列出参考元件，软件部分列出详细程序和程序分析的详细图解，心得体会部分写了本次设计中出现的各种问题和最终的解决办法。关键字： PLC，供水，恒压，三菱 FX2N目 录第一章概述………………………………………………………… 1第二章硬件设计………………………………………………… 32.1 系统主电路……………………………………………… 32.2 系统 I/O 资源分配…………………………………… 32.3 PLC I/O 接线图………………………………………… 42.4 系统使用电器元件…………………………………… 5第三章 软件设计………………………………………………… 63.1 系统流程图……………………………………………… 63.2 程序梯形图……………………………………………… 63.3 程序指令表……………………………………………… 113.4 系统总体构思…………………………………………… 173.4.1 梯形图总体构思…………………………………… 173.4.2 系统内部辅助继电器含义………………………173.4.3 初始化及输出程序解析………………………… 183.4.4 手动自动切换部分………………………………… 193.4.5 手动运行的控制…………………………………… 193.4.6 自动运行控制…………………………………………193.4.7 增泵减泵控制部分…………………………………20第四章 结论……………………………………………………………22参考文献……………………………………………………………… 14第一章 概述几种供水系统的比较：1．恒速泵加压供水：这种方式无法对供水管网的压力做出及时的反应，水泵的增减都依赖人工进行手工操作，自动化程度低，而且为保证供水，机组常处于满负荷运行，不但效率低、耗电量大，而且在用...
