基于PLC的舞台灯控制系统的设计课程设计报告书

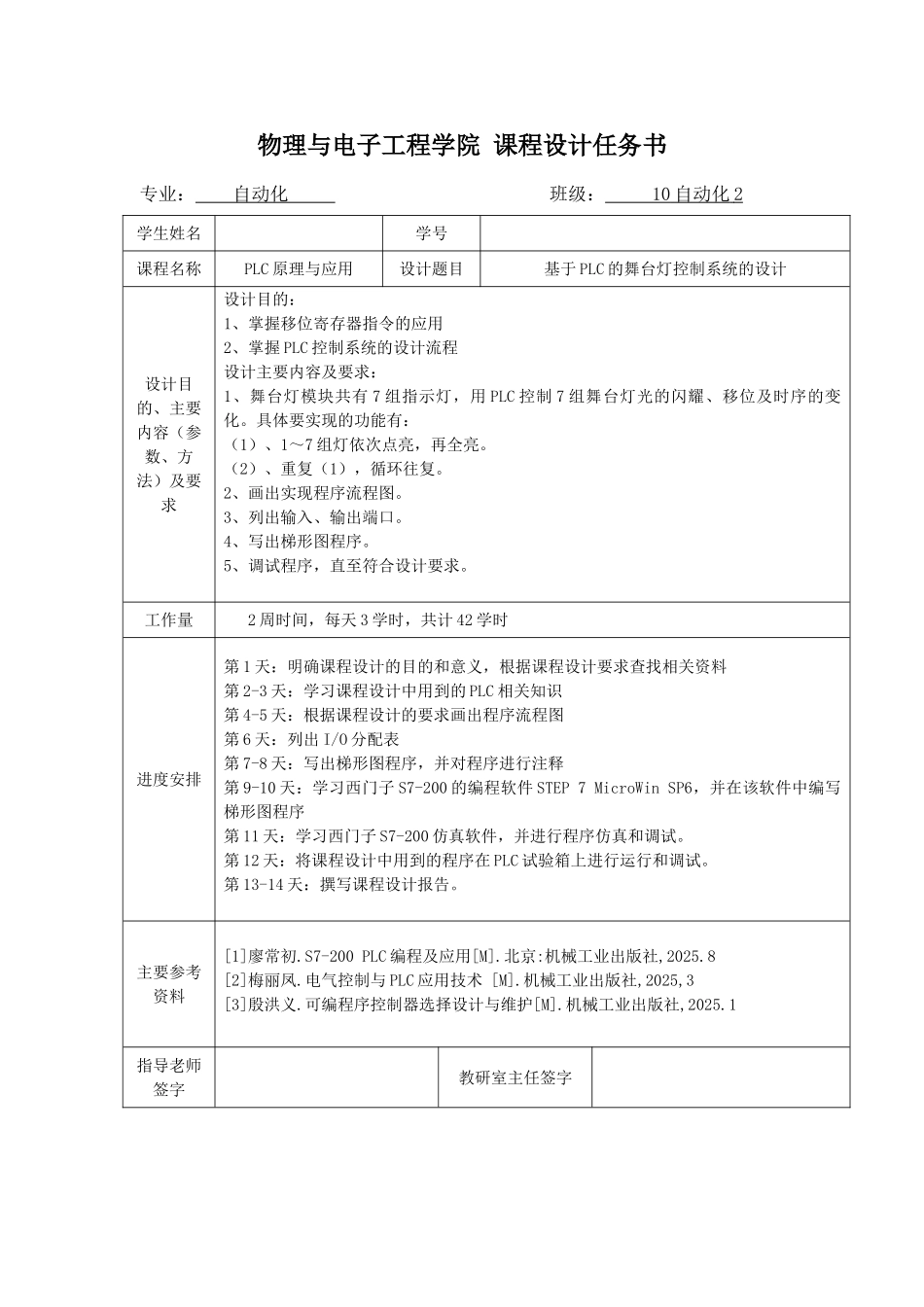

物理与电子工程学院《PLC 原理与应用》课程设计报告书 设计题目： 基于 PLC 的舞台灯控制系统的设计 物理与电子工程学院 课程设计任务书专业： 自动化 班级： 10 自动化 2 学生姓名学号课程名称PLC 原理与应用设计题目基于 PLC 的舞台灯控制系统的设计设计目的、主要内容（参数、方法）及要求设计目的：1、掌握移位寄存器指令的应用2、掌握 PLC 控制系统的设计流程设计主要内容及要求：1、舞台灯模块共有 7 组指示灯，用 PLC 控制 7 组舞台灯光的闪耀、移位及时序的变化。具体要实现的功能有：（1）、1～7 组灯依次点亮，再全亮。（2）、重复（1），循环往复。2、画出实现程序流程图。3、列出输入、输出端口。4、写出梯形图程序。5、调试程序，直至符合设计要求。工作量2 周时间，每天 3 学时，共计 42 学时进度安排第 1 天：明确课程设计的目的和意义，根据课程设计要求查找相关资料第 2-3 天：学习课程设计中用到的 PLC 相关知识第 4-5 天：根据课程设计的要求画出程序流程图第 6 天：列出 I/O 分配表第 7-8 天：写出梯形图程序，并对程序进行注释第 9-10 天：学习西门子 S7-200 的编程软件 STEP 7 MicroWin SP6，并在该软件中编写梯形图程序第 11 天：学习西门子 S7-200 仿真软件，并进行程序仿真和调试。第 12 天：将课程设计中用到的程序在 PLC 试验箱上进行运行和调试。第 13-14 天：撰写课程设计报告。主要参考资料[1]廖常初.S7-200 PLC 编程及应用[M].北京:机械工业出版社,2025.8[2]梅丽凤.电气控制与 PLC 应用技术 [M].机械工业出版社,2025,3[3]殷洪义.可编程序控制器选择设计与维护[M].机械工业出版社,2025.1指导老师签字教研室主任签字摘 要本文详细讨论舞台灯光的基本知识及进展和基于 s7-200PLC 的控制技术，介绍了舞台灯光的 PLC 控制系统的设计方案及其控制原理，用多种指令实现对舞台灯光中 7 组灯的控制，通过对时间继电器时间控制的改变可实现不同的灯光效果。舞台灯光也叫“舞台照明”，简称“灯光”，舞台美术造型手段之一。PLC 简单易学,可靠性高。其不仅具有开关量和模拟量的控制功能，还具有更强的数字计算能力，它的通信功能和模拟量处理能力更强大。它比小型机的指令更丰富，适用于复杂的逻辑控制系统以及连续生产过程控制场合。关键词：舞台灯光；PLC；控制功能目 录1 可编程控制器的概论..................................51.1 PLC ...
