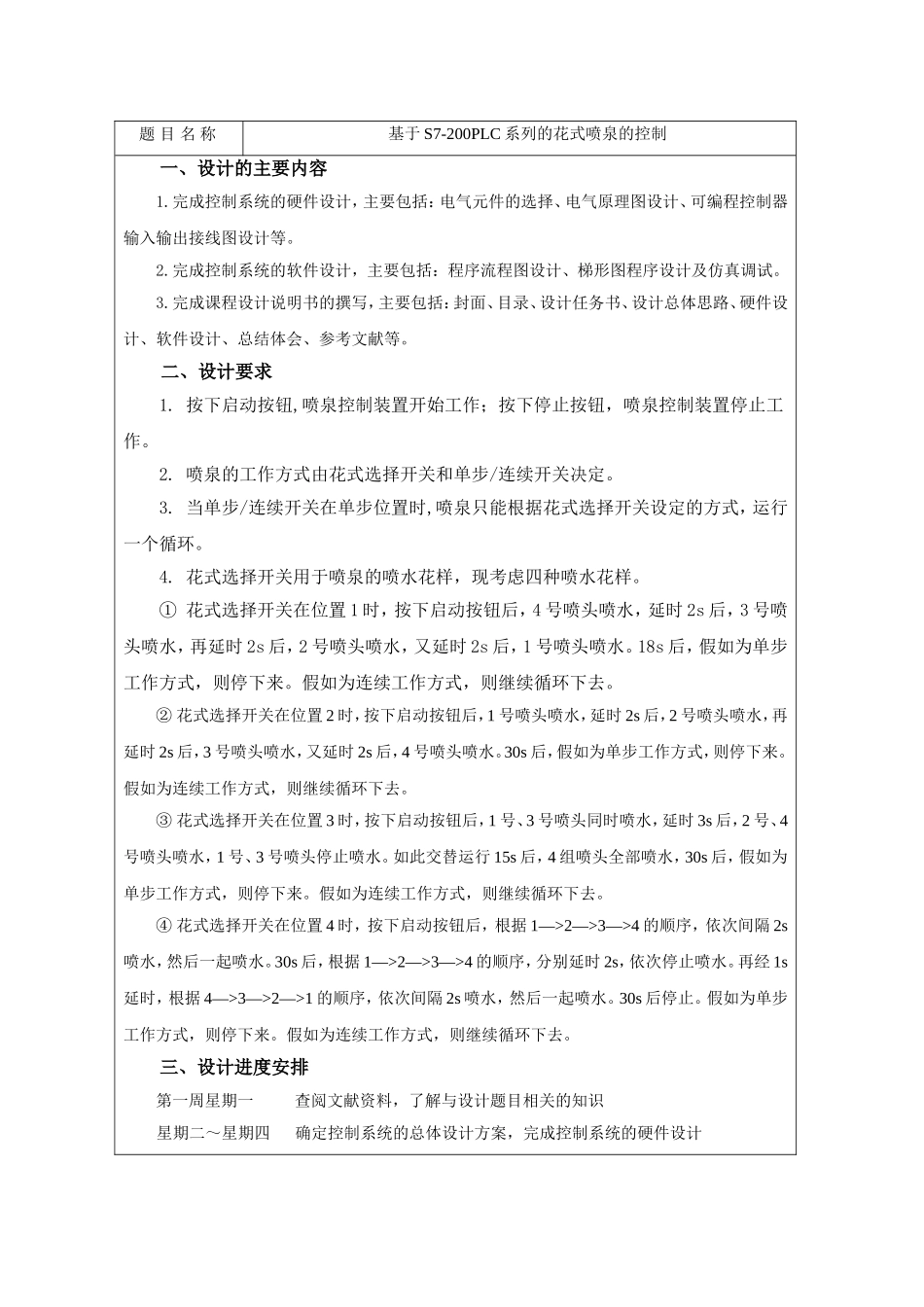

学号 1151401150《电气控制与 PLC 技术》课 程 设 计（2025 级本科） 题 目： 基于 S7-200 系列 PLC 的花式喷泉的控制 系（部）院： 物理与机电工程学院 专 业： 电气工程及其自动化 作者姓名： 指导老师： 职称： 副 教 授 完成日期： 2 0 1 4 年 06 月 30 《电气控制与 PLC 技术》课程设计任务书学 生 姓 名张毓鹏学 号1151401150专 业 方 向电气工程班 级电气工程 111 班题 目 名 称基于 S7-200PLC 系列的花式喷泉的控制一、设计的主要内容1.完成控制系统的硬件设计，主要包括：电气元件的选择、电气原理图设计、可编程控制器输入输出接线图设计等。2.完成控制系统的软件设计，主要包括：程序流程图设计、梯形图程序设计及仿真调试。3.完成课程设计说明书的撰写，主要包括：封面、目录、设计任务书、设计总体思路、硬件设计、软件设计、总结体会、参考文献等。二、设计要求1. 按下启动按钮,喷泉控制装置开始工作；按下停止按钮，喷泉控制装置停止工作。2. 喷泉的工作方式由花式选择开关和单步/连续开关决定。3. 当单步/连续开关在单步位置时,喷泉只能根据花式选择开关设定的方式，运行一个循环。4. 花式选择开关用于喷泉的喷水花样，现考虑四种喷水花样。① 花式选择开关在位置 1 时，按下启动按钮后，4 号喷头喷水，延时 2s 后，3 号喷头喷水，再延时 2s 后，2 号喷头喷水，又延时 2s 后，1 号喷头喷水。18s 后，假如为单步工作方式，则停下来。假如为连续工作方式，则继续循环下去。② 花式选择开关在位置 2 时，按下启动按钮后，1 号喷头喷水，延时 2s 后，2 号喷头喷水，再延时 2s 后，3 号喷头喷水，又延时 2s 后，4 号喷头喷水。30s 后，假如为单步工作方式，则停下来。假如为连续工作方式，则继续循环下去。③ 花式选择开关在位置 3 时，按下启动按钮后，1 号、3 号喷头同时喷水，延时 3s 后，2 号、4号喷头喷水，1 号、3 号喷头停止喷水。如此交替运行 15s 后，4 组喷头全部喷水，30s 后，假如为单步工作方式，则停下来。假如为连续工作方式，则继续循环下去。④ 花式选择开关在位置 4 时，按下启动按钮后，根据 1—>2—>3—>4 的顺序，依次间隔 2s喷水，然后一起喷水。30s 后，根据 1—>2—>3—>4 的顺序，分别延时 2s，依次停止喷水。再经 1s延时，根据 4—>3—>2—>1 的顺序，依次间隔 2s 喷水，然后一起喷水。3...
