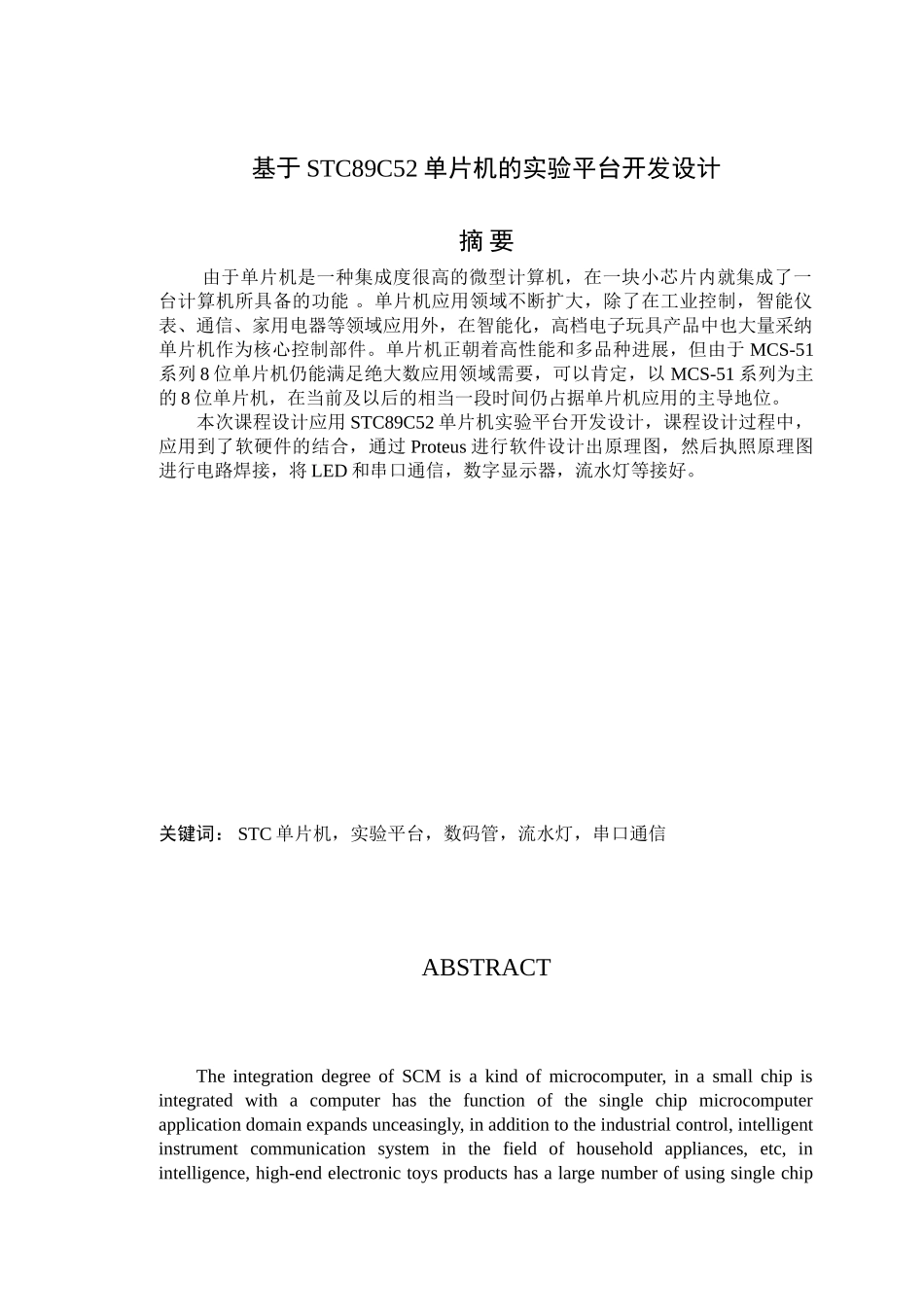

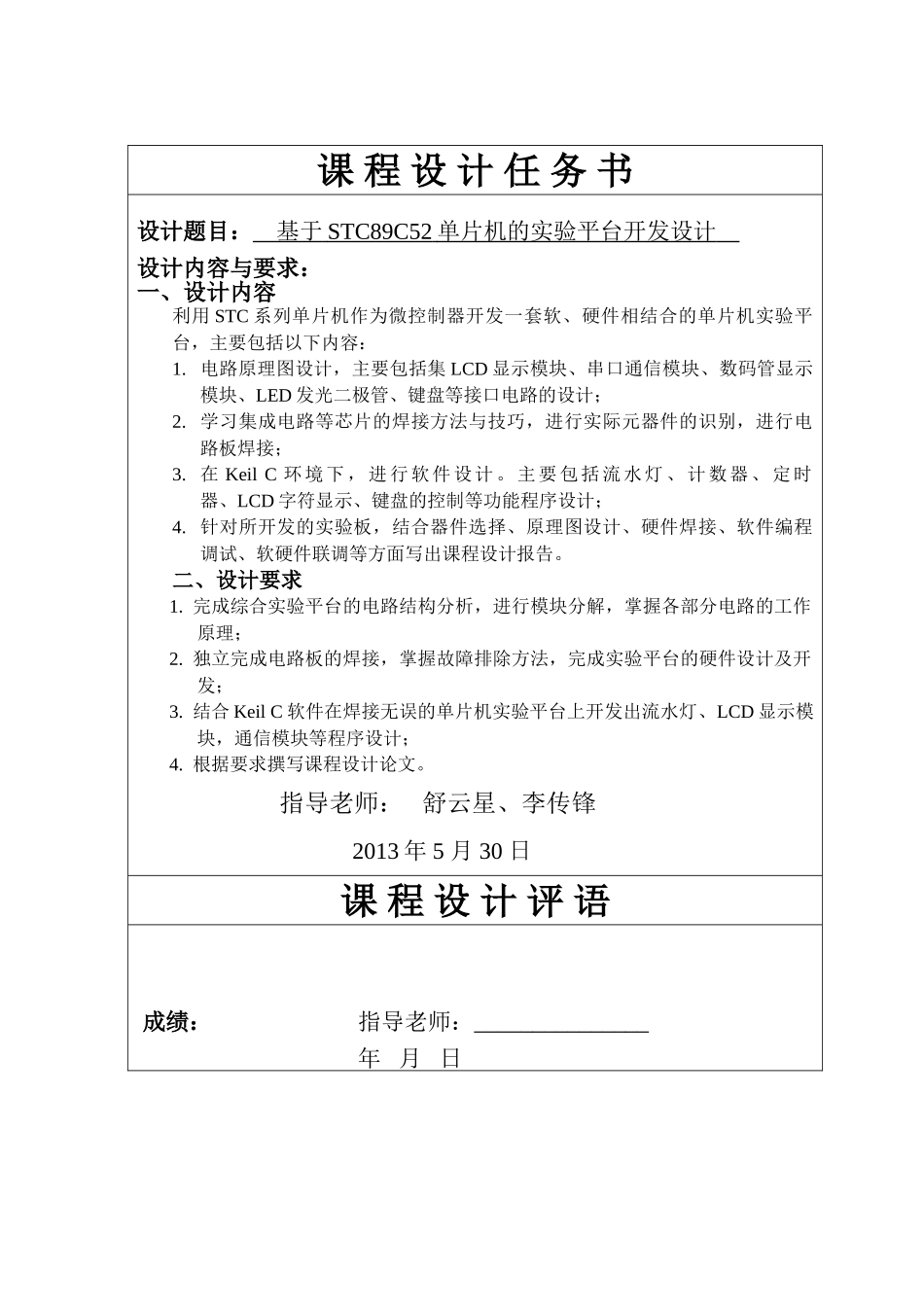

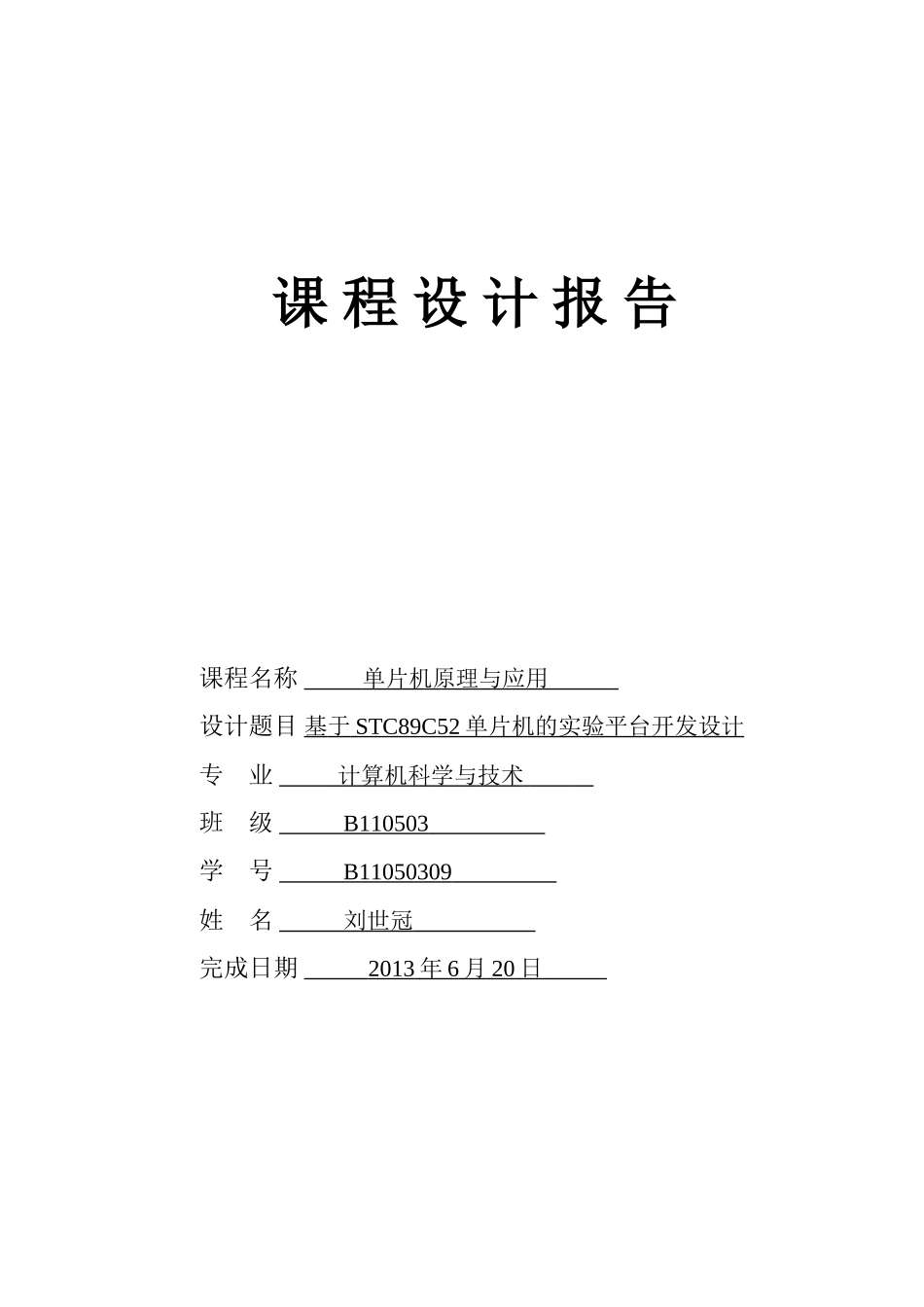

课 程 设 计 报 告 课程名称 单片机原理与 应用 设计题目 基 于 STC89C52 单片机的实验平台开发设计 专 业 计算机科学与技术 班 级 B110503 学 号 B11050309 姓 名 刘世冠 完成日期 2013 年 6 月 20 日 课 程 设 计 任 务 书设计题目： 基于 STC89C52 单片机的实验平台开发设计 设计内容与要求：一、设计内容利用 STC 系列单片机作为微控制器开发一套软、硬件相结合的单片机实验平台，主要包括以下内容：1. 电路原理图设计，主要包括集 LCD 显示模块、串口通信模块、数码管显示模块、LED 发光二极管、键盘等接口电路的设计；2. 学习集成电路等芯片的焊接方法与技巧，进行实际元器件的识别，进行电路板焊接；3. 在 Keil C 环境下，进行软件设计。主要包括流水灯、计数器、定时器、LCD 字符显示、键盘的控制等功能程序设计；4. 针对所开发的实验板，结合器件选择、原理图设计、硬件焊接、软件编程调试、软硬件联调等方面写出课程设计报告。二、设计要求1. 完成综合实验平台的电路结构分析，进行模块分解，掌握各部分电路的工作原理；2. 独立完成电路板的焊接，掌握故障排除方法，完成实验平台的硬件设计及开发；3. 结合 Keil C 软件在焊接无误的单片机实验平台上开发出流水灯、LCD 显示模块，通信模块等程序设计；4. 根据要求撰写课程设计论文。 指导老师： 舒云星、李传锋 2013 年 5 月 30 日课 程 设 计 评 语 成绩： 指导老师：_______________ 年 月 日基于 STC89C52 单片机的实验平台开发设计摘 要 由于单片机是一种集成度很高的微型计算机，在一块小芯片内就集成了一台计算机所具备的功能 。单片机应用领域不断扩大，除了在工业控制，智能仪表、通信、家用电器等领域应用外，在智能化，高档电子玩具产品中也大量采纳单片机作为核心控制部件。单片机正朝着高性能和多品种进展，但由于 MCS-51系列 8 位单片机仍能满足绝大数应用领域需要，可以肯定，以 MCS-51 系列为主的 8 位单片机，在当前及以后的相当一段时间仍占据单片机应用的主导地位。 本次课程设计应用 STC89C52 单片机实验平台开发设计，课程设计过程中，应用到了软硬件的结合，通过 Proteus 进行软件设计出原理图，然后执照原理图进行电路焊接，将 LED 和串口通信，数字显示器，流水灯等接好。关键词： STC 单片机，实验平台，数码管，流水灯，串口通信ABSTRACTThe integra...
