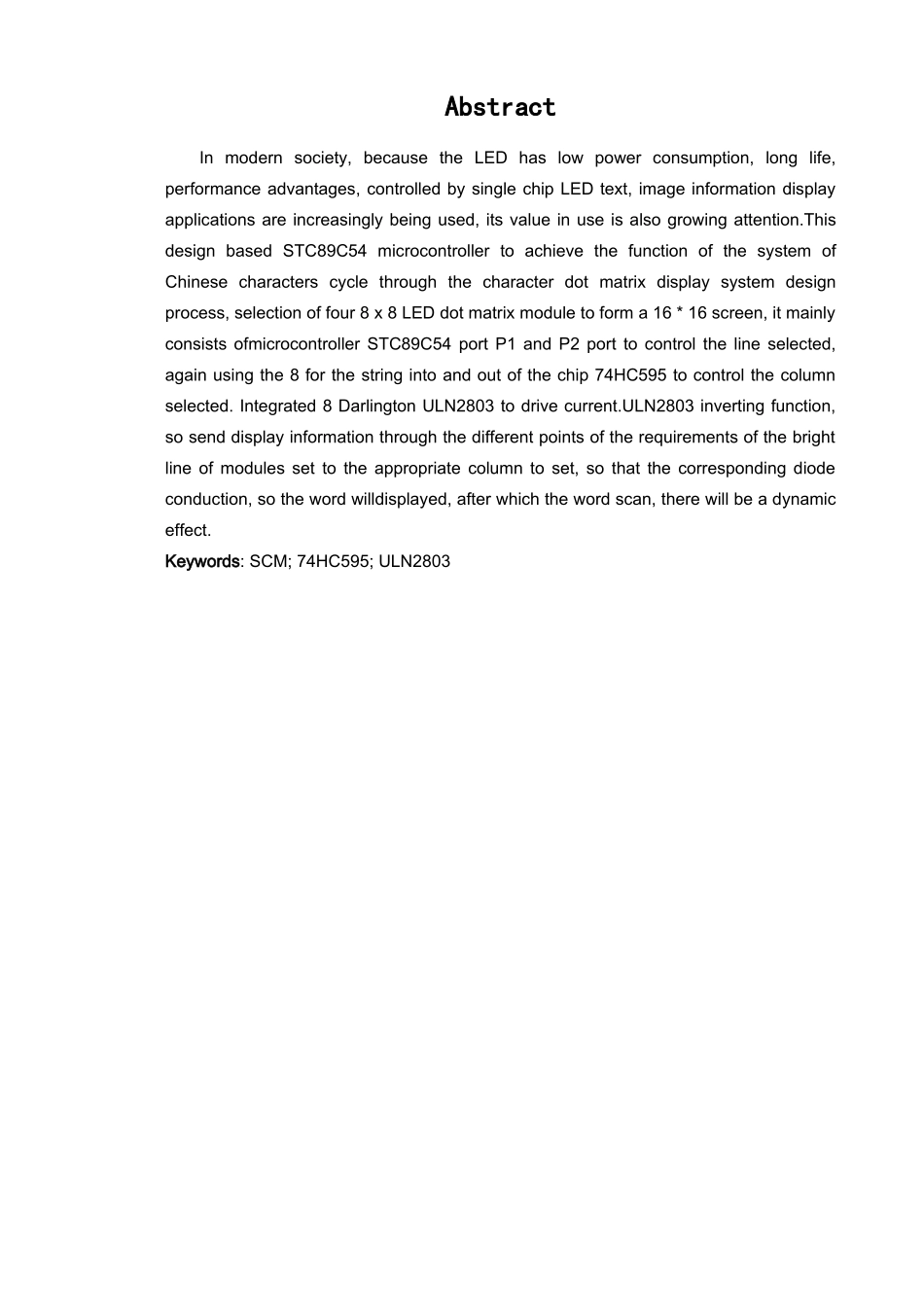

毕业设计（论文）题 目：基于 STC89C54 单片机的汉字点阵显示屏的设计 系 别： 年级专业： 学生姓名： 学 号： 指导老师： 完成时间： 摘 要在现代化的社会里，因为 LED 具有功耗低、寿命长、性能好的优点，由单片机控制 LED 来实现文字、图像信息显示的应用也越来越广泛，其使用价值也越来越受重视。本设计基于 STC89C54 单片机来实现汉字显示的功能，介绍了汉字点阵显示系统的设计过程。选用了 4 块 8*8 的 LED 点阵模块来构成一个 16*16 的点阵显示屏，它主要由单片机 STC89C54 的 P1 口和 P2 口来控制其行选，采纳时 8 位串入并出芯片 74HC595 来控制其列选。由集成 8 个 NPN 达林顿管的 ULN2803 来提供驱动电流。因为 ULN2803 有反相功能，所以在发送显示信息时，我们通过给模块要求亮的行置 1，而给相应的列来置 1，从而使相应的二极管导通，于是字便被显示出来了，此后再对字进行扫描显示，便会产生动态效果。此外，本设计增加语音播报功能，使该系统性能得到显著提升。关键词：单片机；74HC595；ULN2803AbstractIn modern society, because the LED has low power consumption, long life, performance advantages, controlled by single chip LED text, image information display applications are increasingly being used, its value in use is also growing attention.This design based STC89C54 microcontroller to achieve the function of the system of Chinese characters cycle through the character dot matrix display system design process, selection of four 8 x 8 LED dot matrix module to form a 16 * 16 screen, it mainly consists ofmicrocontroller STC89C54 port P1 and P2 port to control the line selected, again using the 8 for the string into and out of the chip 74HC595 to control the column selected. Integrated 8 Darlington ULN2803 to drive current.ULN2803 inverting function, so send display information through the different points of the requirements of the bright line of modules set to the appropriate column to set, so that the corresponding diode conductio...
