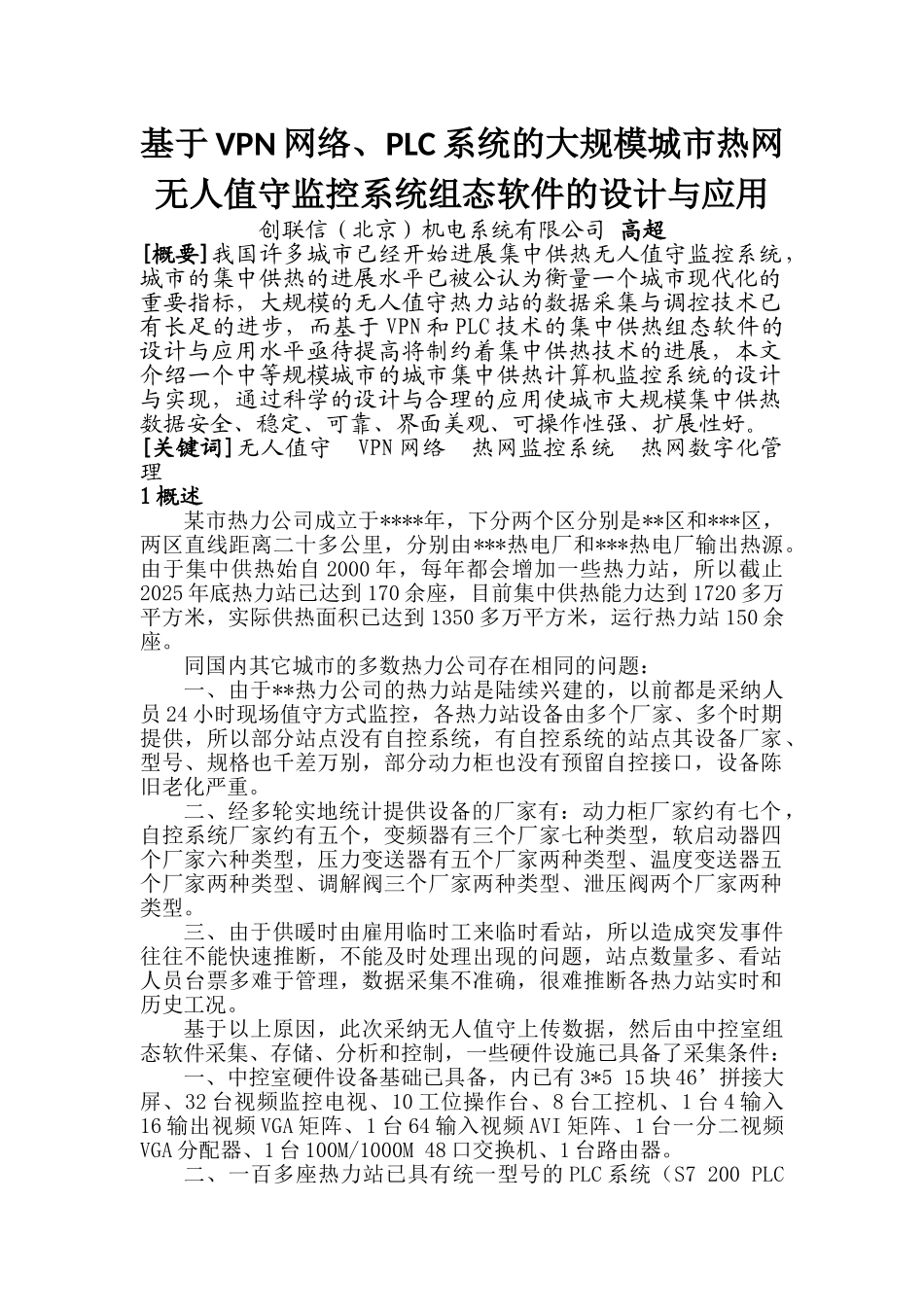

基于 VPN 网络、PLC 系统的大规模城市热网无人值守监控系统组态软件的设计与应用创联信（北京）机电系统有限公司 高超[概要]我国许多城市已经开始进展集中供热无人值守监控系统，城市的集中供热的进展水平已被公认为衡量一个城市现代化的重要指标，大规模的无人值守热力站的数据采集与调控技术已有长足的进步，而基于 VPN 和 PLC 技术的集中供热组态软件的设计与应用水平亟待提高将制约着集中供热技术的进展，本文介绍一个中等规模城市的城市集中供热计算机监控系统的设计与实现，通过科学的设计与合理的应用使城市大规模集中供热数据安全、稳定、可靠、界面美观、可操作性强、扩展性好。[关键词]无人值守 VPN 网络 热网监控系统 热网数字化管理 1 概述某市热力公司成立于****年，下分两个区分别是**区和***区，两区直线距离二十多公里，分别由***热电厂和***热电厂输出热源。由于集中供热始自 2000 年，每年都会增加一些热力站，所以截止2025 年底热力站已达到 170 余座，目前集中供热能力达到 1720 多万平方米，实际供热面积已达到 1350 多万平方米，运行热力站 150 余座。同国内其它城市的多数热力公司存在相同的问题：一、由于**热力公司的热力站是陆续兴建的，以前都是采纳人员 24 小时现场值守方式监控，各热力站设备由多个厂家、多个时期提供，所以部分站点没有自控系统，有自控系统的站点其设备厂家、型号、规格也千差万别，部分动力柜也没有预留自控接口，设备陈旧老化严重。二、经多轮实地统计提供设备的厂家有：动力柜厂家约有七个，自控系统厂家约有五个，变频器有三个厂家七种类型，软启动器四个厂家六种类型，压力变送器有五个厂家两种类型、温度变送器五个厂家两种类型、调解阀三个厂家两种类型、泄压阀两个厂家两种类型。三、由于供暖时由雇用临时工来临时看站，所以造成突发事件往往不能快速推断，不能及时处理出现的问题，站点数量多、看站人员台票多难于管理，数据采集不准确，很难推断各热力站实时和历史工况。基于以上原因，此次采纳无人值守上传数据，然后由中控室组态软件采集、存储、分析和控制，一些硬件设施已具备了采集条件：一、中控室硬件设备基础已具备，内已有 3*5 15 块 46’拼接大屏、32 台视频监控电视、10 工位操作台、8 台工控机、1 台 4 输入16 输出视频 VGA 矩阵、1 台 64 输入视频 AVI 矩阵、1 台一分二视频VGA 分配器、1 台 100M/1000M 48 口交换机、...
