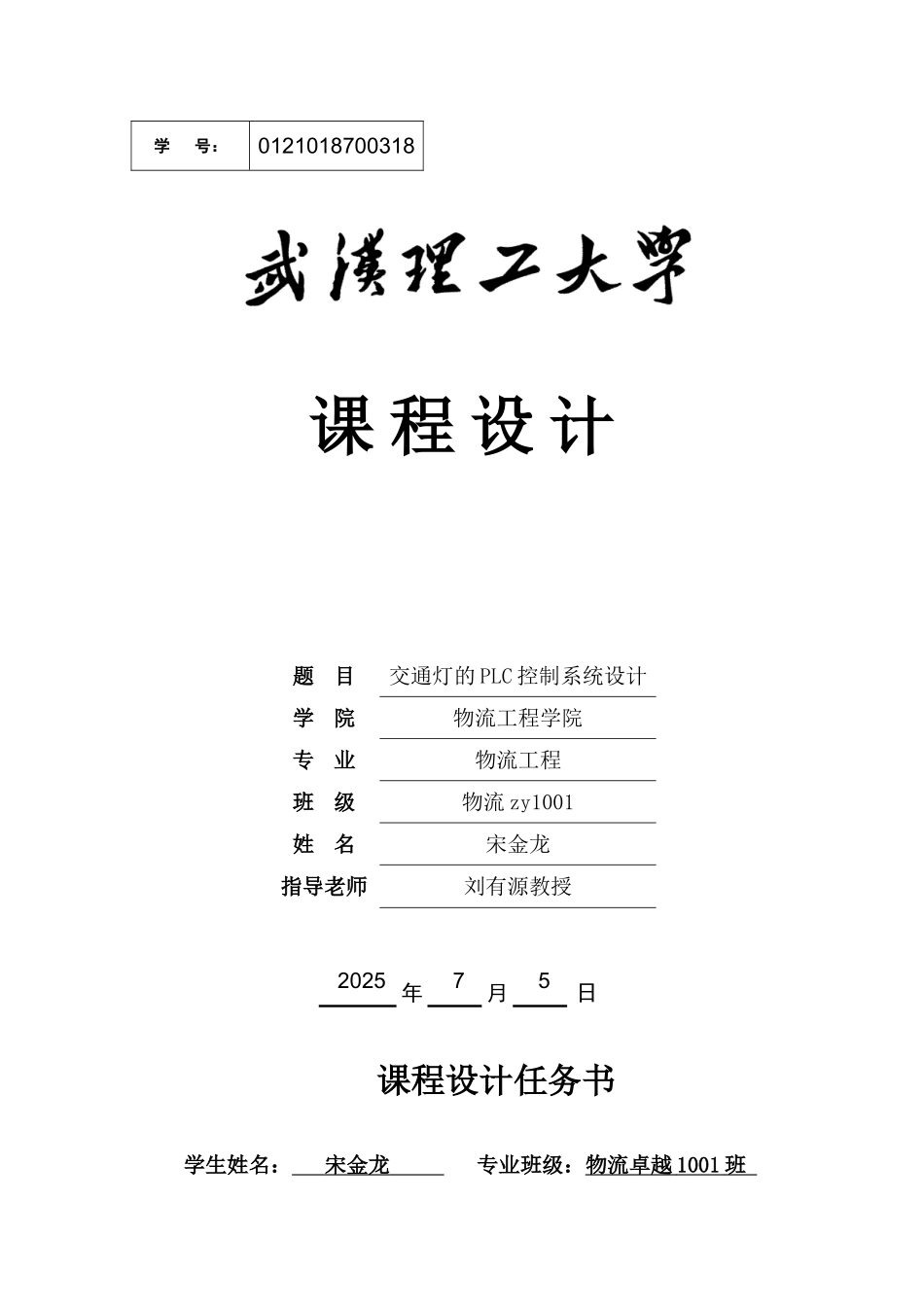

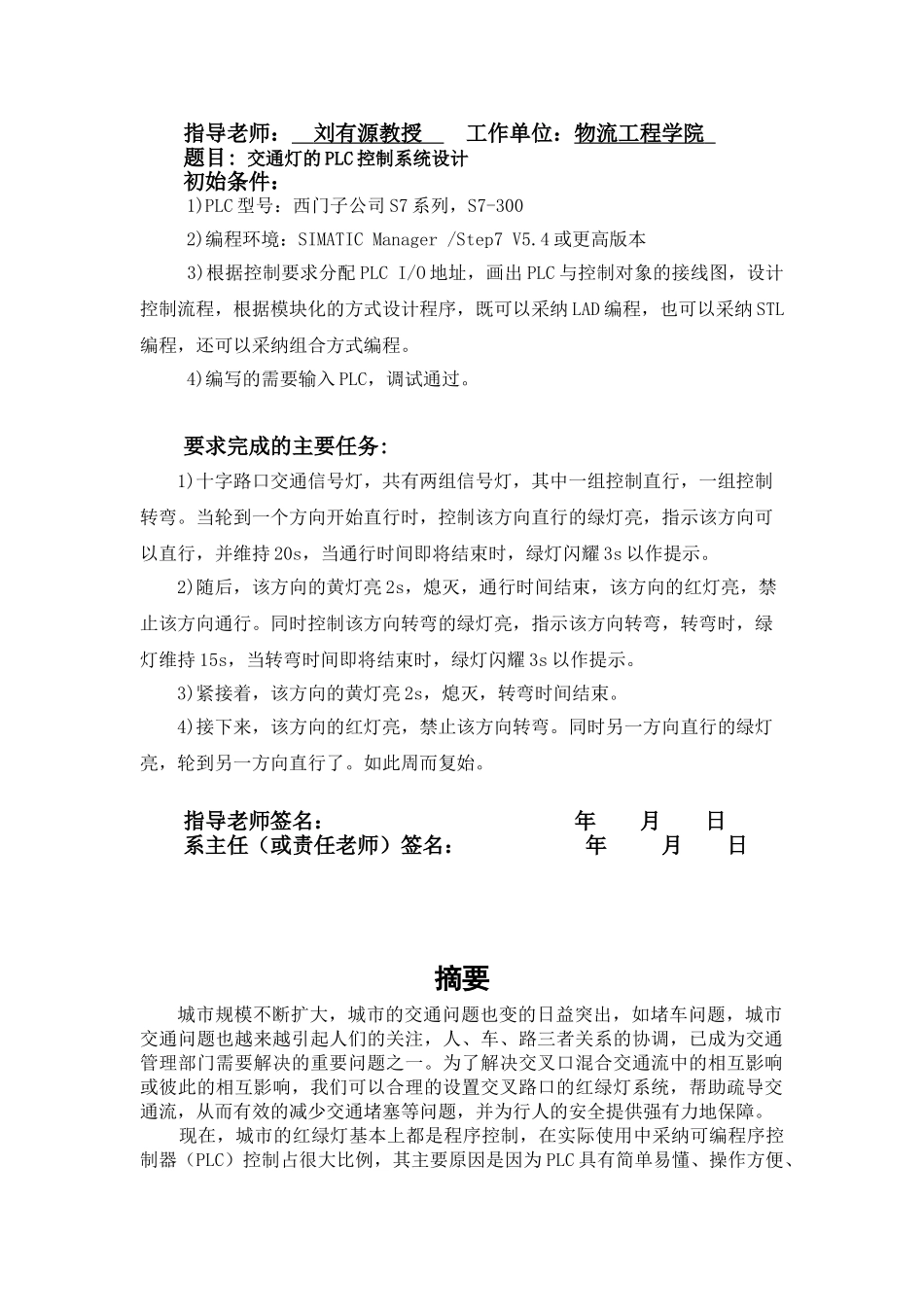

学 号： 0121018700318课 程 设 计题 目交通灯的 PLC 控制系统设计学 院物流工程学院专 业物流工程班 级物流 zy1001姓 名宋金龙指导老师刘有源教授2025 年7月5日课程设计任务书学生姓名： 宋金龙 专业班级：物流卓越 1001 班 指导老师： 刘有源教授 工作单位：物流工程学院 题目: 交通灯的 PLC 控制系统设计 初始条件： 1)PLC 型号：西门子公司 S7 系列，S7-300 2)编程环境：SIMATIC Manager /Step7 V5.4 或更高版本 3)根据控制要求分配 PLC I/O 地址，画出 PLC 与控制对象的接线图，设计控制流程，根据模块化的方式设计程序，既可以采纳 LAD 编程，也可以采纳 STL编程，还可以采纳组合方式编程。 4)编写的需要输入 PLC，调试通过。要求完成的主要任务: 1)十字路口交通信号灯，共有两组信号灯，其中一组控制直行，一组控制转弯。当轮到一个方向开始直行时，控制该方向直行的绿灯亮，指示该方向可以直行，并维持 20s，当通行时间即将结束时，绿灯闪耀 3s 以作提示。2)随后，该方向的黄灯亮 2s，熄灭，通行时间结束，该方向的红灯亮，禁止该方向通行。同时控制该方向转弯的绿灯亮，指示该方向转弯，转弯时，绿灯维持 15s，当转弯时间即将结束时，绿灯闪耀 3s 以作提示。3)紧接着，该方向的黄灯亮 2s，熄灭，转弯时间结束。 4)接下来，该方向的红灯亮，禁止该方向转弯。同时另一方向直行的绿灯亮，轮到另一方向直行了。如此周而复始。指导老师签名： 年 月 日系主任（或责任老师）签名： 年 月 日摘要城市规模不断扩大，城市的交通问题也变的日益突出，如堵车问题，城市交通问题也越来越引起人们的关注，人、车、路三者关系的协调，已成为交通管理部门需要解决的重要问题之一。为了解决交叉口混合交通流中的相互影响或彼此的相互影响，我们可以合理的设置交叉路口的红绿灯系统，帮助疏导交通流，从而有效的减少交通堵塞等问题，并为行人的安全提供强有力地保障。 现在，城市的红绿灯基本上都是程序控制，在实际使用中采纳可编程序控制器（PLC）控制占很大比例，其主要原因是因为 PLC 具有简单易懂、操作方便、可靠性高、通用灵活、体积小、使用寿命长等一系列的优点。 本设计介绍了应用 PLC 实现十字路口交通信号灯的自动控制。通过对交通信号灯的控制要求分析，对 PLC 控制系统进行了软、硬件设计，并通过仿真实验证明该系统的有用性，利用 PLC 对十字路口交通灯进行模拟控...
