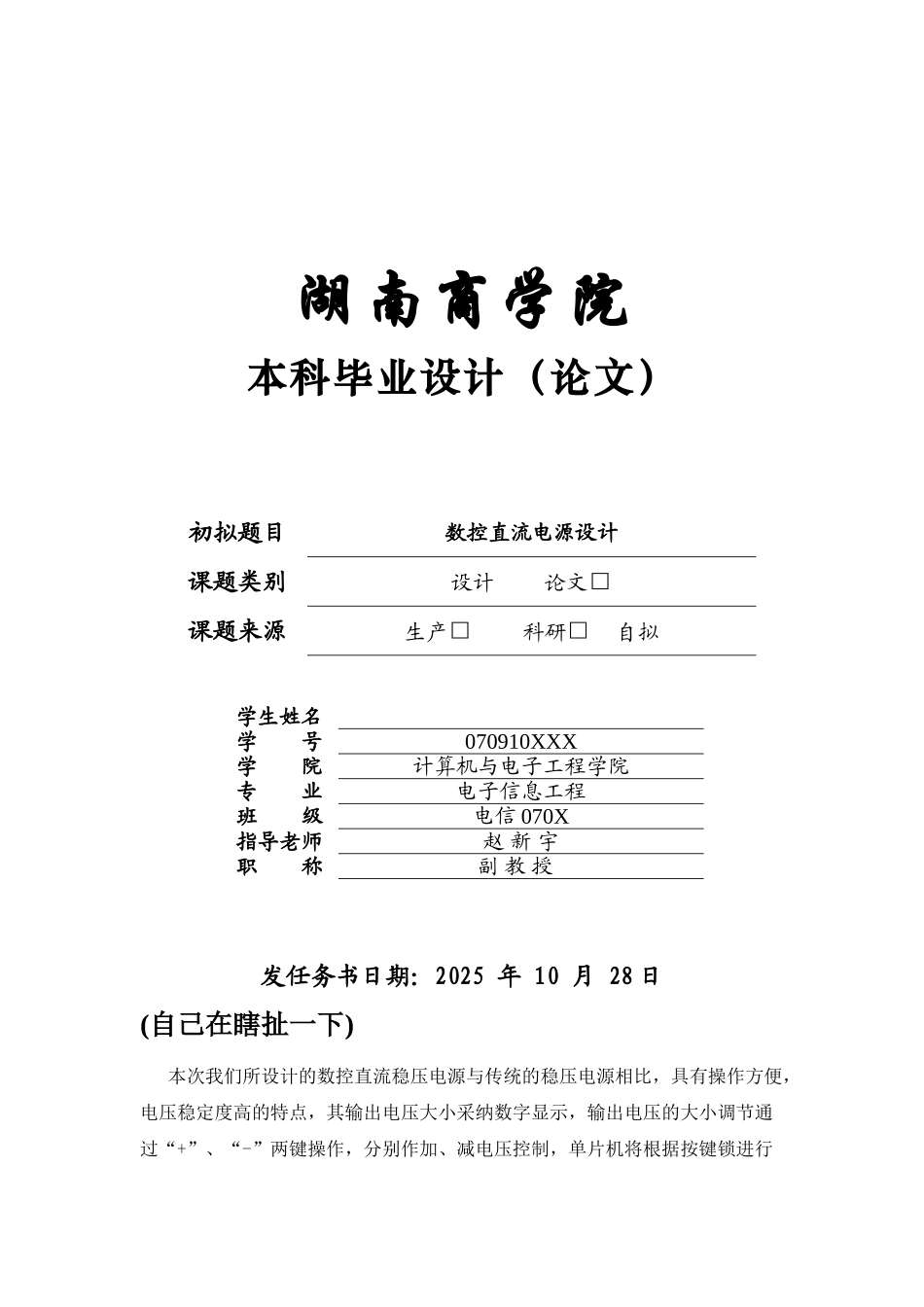

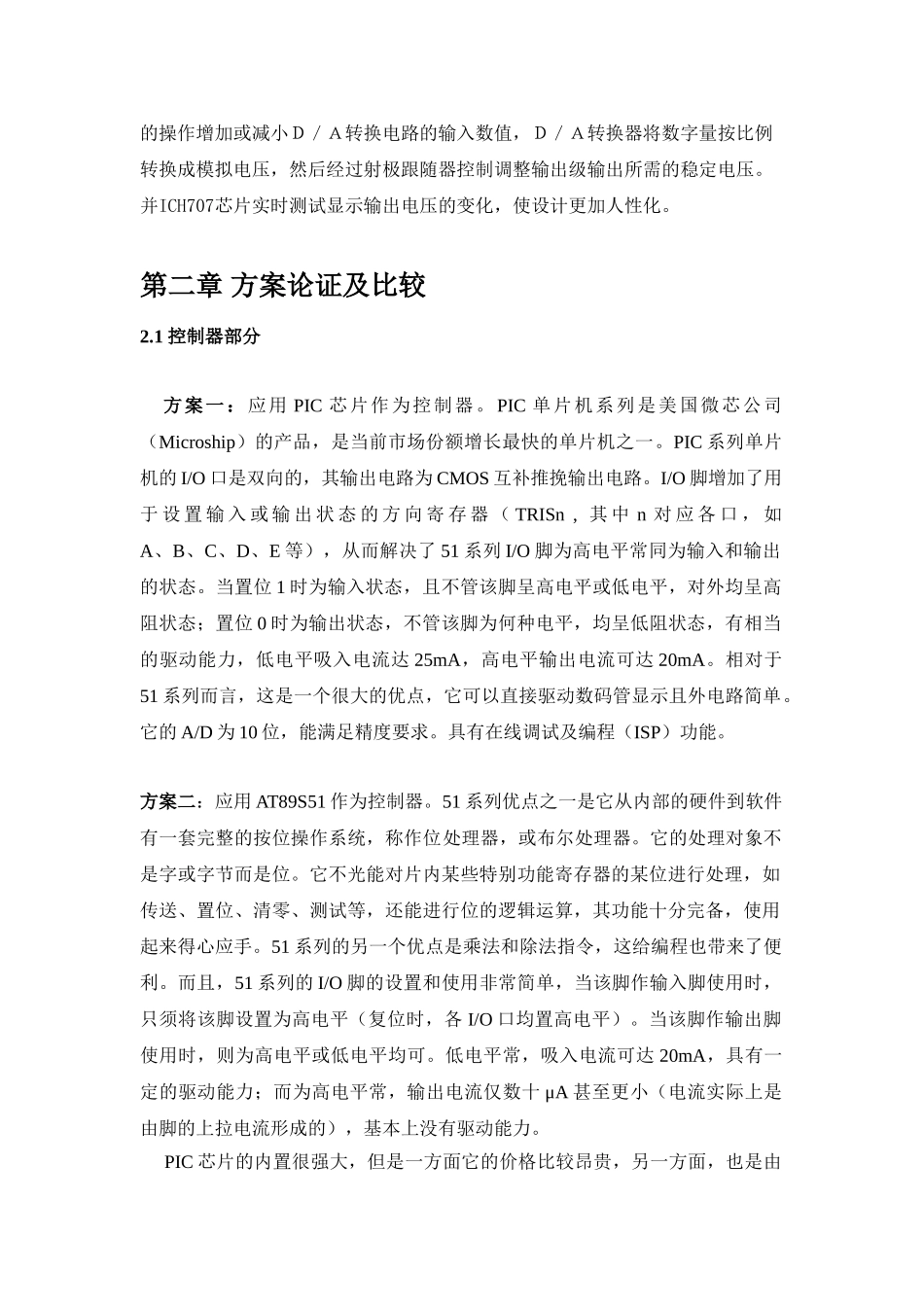

湖南商学院本科毕业设计（论文）初拟题目数控直流电源设计课题类别设计 论文□课题来源生产□ 科研□ 自拟学生姓名学 号070910XXX学 院计算机与电子工程学院专 业电子信息工程班 级电信 070X指导老师赵 新 宇职 称副 教 授发任务书日期：2025 年 10 月 28 日(自己在瞎扯一下)本次我们所设计的数控直流稳压电源与传统的稳压电源相比，具有操作方便，电压稳定度高的特点，其输出电压大小采纳数字显示，输出电压的大小调节通过“+”、“-”两键操作，分别作加、减电压控制，单片机将根据按键锁进行的操作增加或减小Ｄ／Ａ转换电路的输入数值，Ｄ／Ａ转换器将数字量按比例转换成模拟电压，然后经过射极跟随器控制调整输出级输出所需的稳定电压。并ICH707芯片实时测试显示输出电压的变化，使设计更加人性化。第二章 方案论证及比较2.1 控制器部分 方案一：应用 PIC 芯片作为控制器。PIC 单片机系列是美国微芯公司（Microship）的产品，是当前市场份额增长最快的单片机之一。PIC 系列单片机的 I/O 口是双向的，其输出电路为 CMOS 互补推挽输出电路。I/O 脚增加了用于 设 置 输 入 或 输 出 状 态 的 方 向 寄 存 器 （ TRISn , 其 中 n 对 应 各 口 ， 如A、B、C、D、E 等），从而解决了 51 系列 I/O 脚为高电平常同为输入和输出的状态。当置位 1 时为输入状态，且不管该脚呈高电平或低电平，对外均呈高阻状态；置位 0 时为输出状态，不管该脚为何种电平，均呈低阻状态，有相当的驱动能力，低电平吸入电流达 25mA，高电平输出电流可达 20mA。相对于51 系列而言，这是一个很大的优点，它可以直接驱动数码管显示且外电路简单。它的 A/D 为 10 位，能满足精度要求。具有在线调试及编程（ISP）功能。方案二：应用 AT89S51 作为控制器。51 系列优点之一是它从内部的硬件到软件有一套完整的按位操作系统，称作位处理器，或布尔处理器。它的处理对象不是字或字节而是位。它不光能对片内某些特别功能寄存器的某位进行处理，如传送、置位、清零、测试等，还能进行位的逻辑运算，其功能十分完备，使用起来得心应手。51 系列的另一个优点是乘法和除法指令，这给编程也带来了便利。而且，51 系列的 I/O 脚的设置和使用非常简单，当该脚作输入脚使用时，只须将该脚设置为高电平（复位时，各 I/O 口均置高电平）。当该脚作输出脚使用时，则为高电平或低电平均可。低电平常，吸入电...
