基于单片机的简易霓虹灯控制器设计学位论文

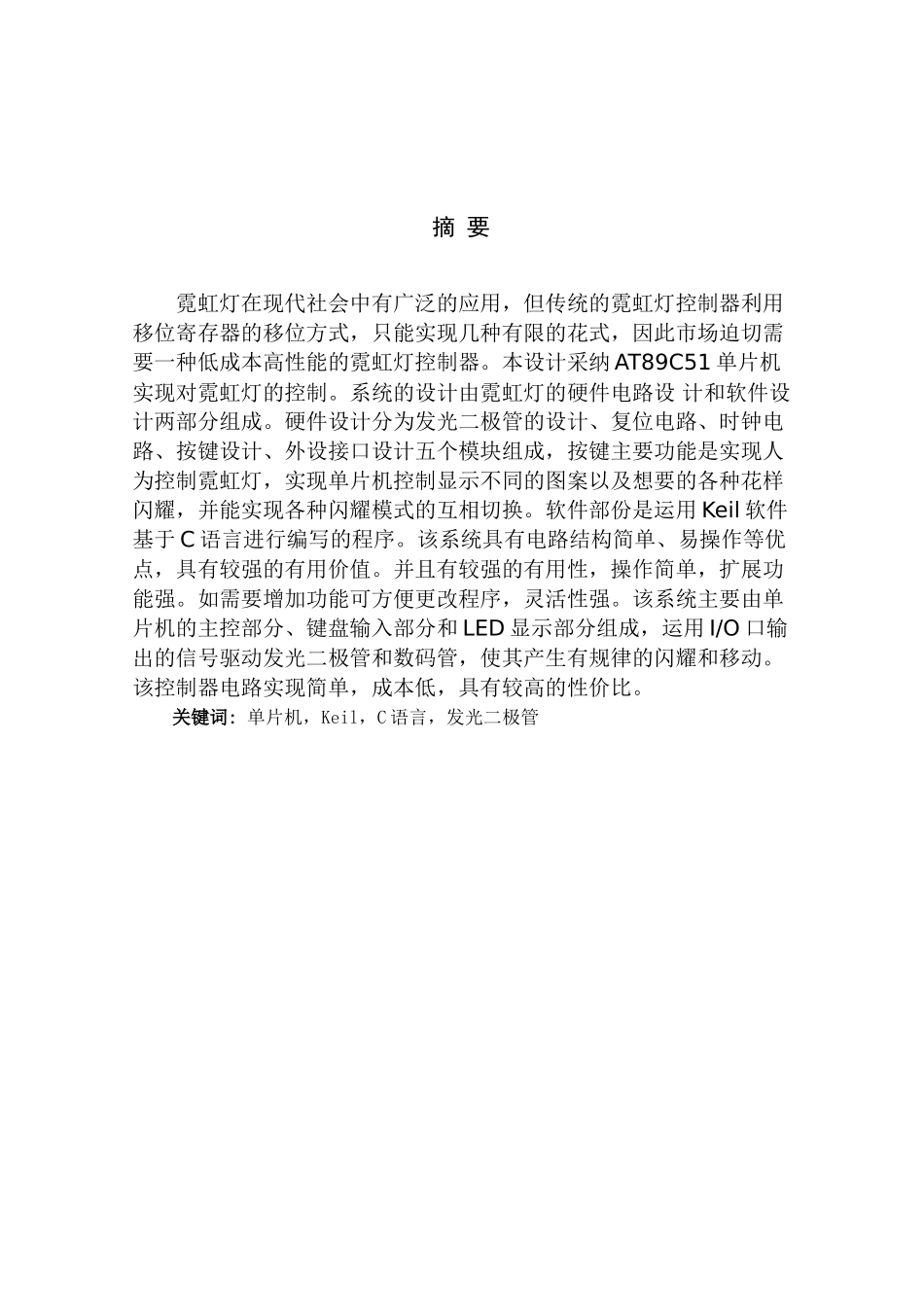

摘 要霓虹灯在现代社会中有广泛的应用，但传统的霓虹灯控制器利用移位寄存器的移位方式，只能实现几种有限的花式，因此市场迫切需要一种低成本高性能的霓虹灯控制器。本设计采纳 AT89C51 单片机实现对霓虹灯的控制。系统的设计由霓虹灯的硬件电路设 计和软件设计两部分组成。硬件设计分为发光二极管的设计、复位电路、时钟电路、按键设计、外设接口设计五个模块组成，按键主要功能是实现人为控制霓虹灯，实现单片机控制显示不同的图案以及想要的各种花样闪耀，并能实现各种闪耀模式的互相切换。软件部份是运用 Keil 软件基于 C 语言进行编写的程序。该系统具有电路结构简单、易操作等优点，具有较强的有用价值。并且有较强的有用性，操作简单，扩展功能强。如需要增加功能可方便更改程序，灵活性强。该系统主要由单片机的主控部分、键盘输入部分和 LED 显示部分组成，运用 I/O 口输出的信号驱动发光二极管和数码管，使其产生有规律的闪耀和移动。该控制器电路实现简单，成本低，具有较高的性价比。关键词: 单片机，Keil，C 语言，发光二极管 目录第一章 设计任务与要求............................................11.1、总体方案设计........................................................11.2、 要求完成的主要任务内容：.....................................2第二章 方案选择..................................................32.1、控制芯片、LED 恒流源模块方案选择.........................32.1.1、 控制器模块.....................................................32.1.2、 LED 恒流源模块..............................................32.1.3、 时钟模块........................................................42.1.4、 理论分析与参数计算........................................4第三章 系统设计与模块化硬件电路设计..............................63.1、系统总体设计........................................................63.2、 单元电路设计及工作原理分析..................................63.2.1、 电路的恒流源的设计........................................63.2.2、 复位电路........................................................83.2.3、 驱动 LED 灯电路...........................................103.2.4、 振荡电路........................................
