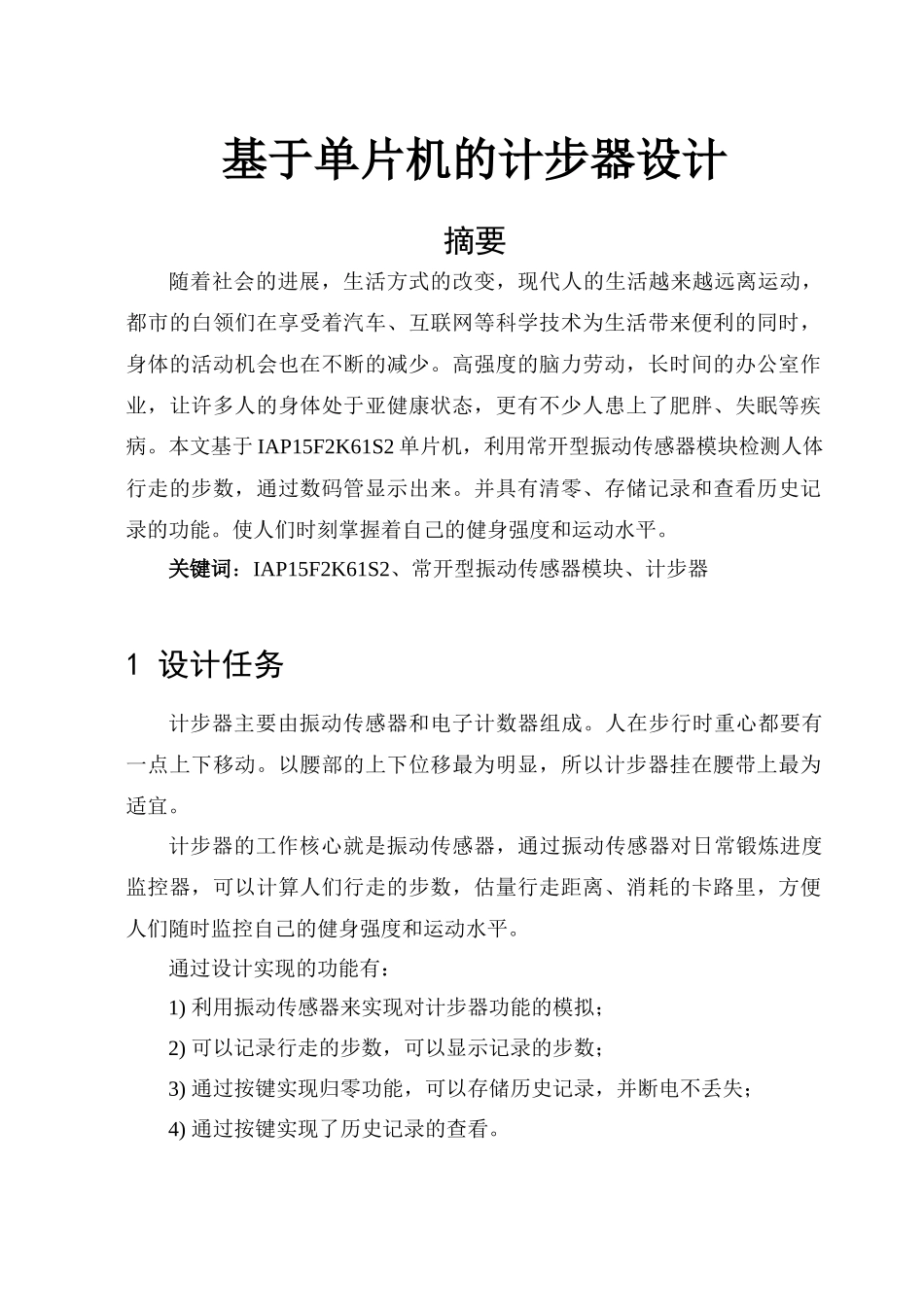

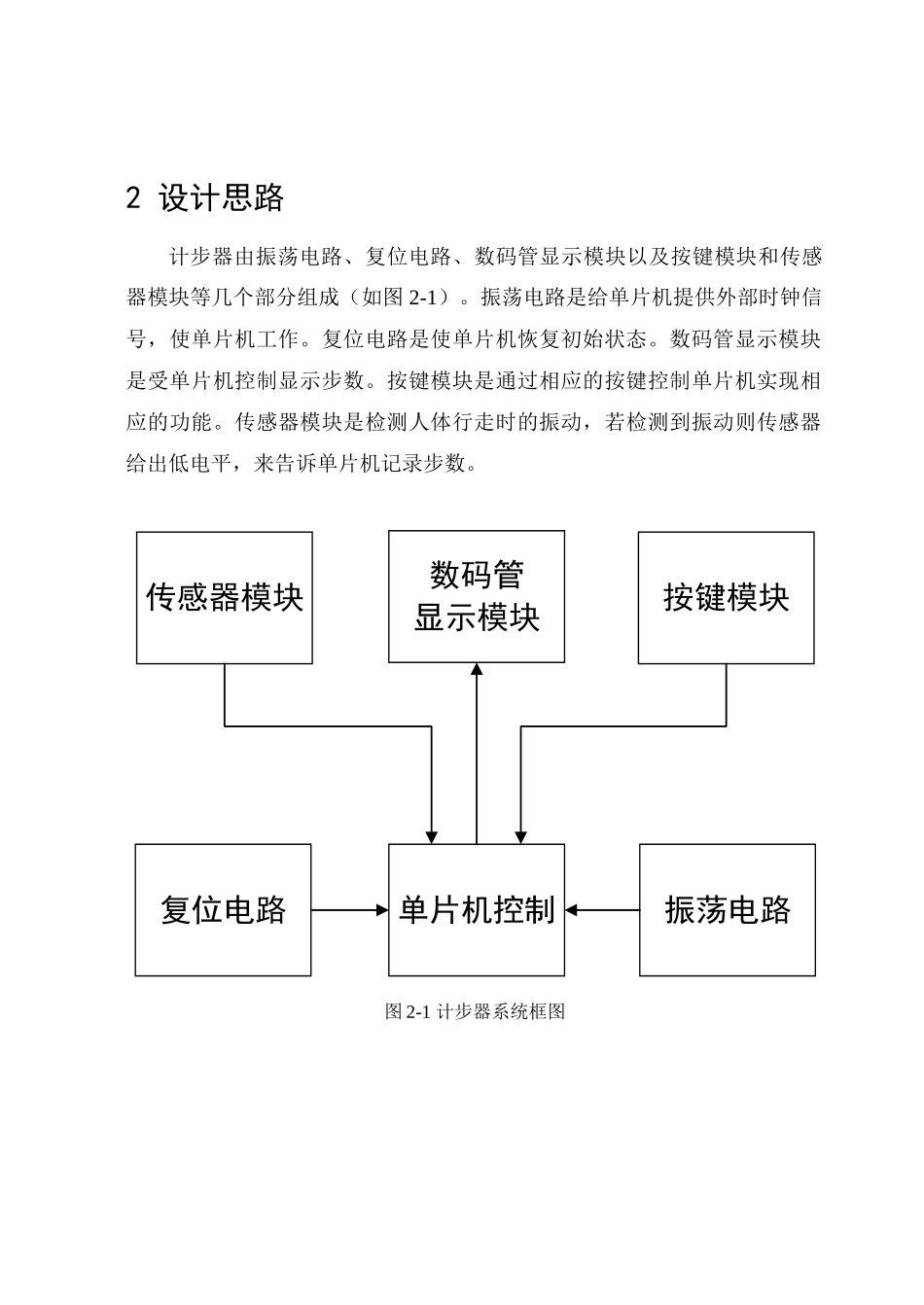

基于单片机的计步器设计摘要随着社会的进展，生活方式的改变，现代人的生活越来越远离运动，都市的白领们在享受着汽车、互联网等科学技术为生活带来便利的同时，身体的活动机会也在不断的减少。高强度的脑力劳动，长时间的办公室作业，让许多人的身体处于亚健康状态，更有不少人患上了肥胖、失眠等疾病。本文基于 IAP15F2K61S2 单片机，利用常开型振动传感器模块检测人体行走的步数，通过数码管显示出来。并具有清零、存储记录和查看历史记录的功能。使人们时刻掌握着自己的健身强度和运动水平。关键词：IAP15F2K61S2、常开型振动传感器模块、计步器1 设计任务计步器主要由振动传感器和电子计数器组成。人在步行时重心都要有一点上下移动。以腰部的上下位移最为明显，所以计步器挂在腰带上最为适宜。计步器的工作核心就是振动传感器，通过振动传感器对日常锻炼进度监控器，可以计算人们行走的步数，估量行走距离、消耗的卡路里，方便人们随时监控自己的健身强度和运动水平。通过设计实现的功能有：1) 利用振动传感器来实现对计步器功能的模拟；2) 可以记录行走的步数，可以显示记录的步数；3) 通过按键实现归零功能，可以存储历史记录，并断电不丢失；4) 通过按键实现了历史记录的查看。2 设计思路计步器由振荡电路、复位电路、数码管显示模块以及按键模块和传感器模块等几个部分组成（如图 2-1）。振荡电路是给单片机提供外部时钟信号，使单片机工作。复位电路是使单片机恢复初始状态。数码管显示模块是受单片机控制显示步数。按键模块是通过相应的按键控制单片机实现相应的功能。传感器模块是检测人体行走时的振动，若检测到振动则传感器给出低电平，来告诉单片机记录步数。传感器模块数码管显示模块按键模块复位电路振荡电路单片机控制图 2-1 计步器系统框图3 电路原理图图 3-1 计步器电路原理图4 硬件设计及器件清单11223344DDCCBBAATitleNumberRevisionSizeA4Date:2015/7/14Sheet ofFile:D:\ALTIUM\apps\Sheet1.SchDocDrawn By:AD0/P0.01AD1/P0.12AD2/P0.23AD3/P0.34AD4/P0.45AD5/P0.56AD6/P0.67AD7/P0.78RXD2/P1.09TXD2/P1.110P1.211P1.312P1.413P1.514XTAL2/P1.615XTAL1/P1.716RST/P5.417VCC18P5.519GND20RXD/P3.021RXD/P3.122P3.223P3.324P3.425P3.526P3.627P3.728P4.129P4.230P4.431P2.032P2.133P2.234P2.335P2.436P2.537P2.638P2.739P4.540U1IAP15F2K61S20.1uFC547uFC447pFC147pFC210KR1300RR21234P3Header 4123456789...
