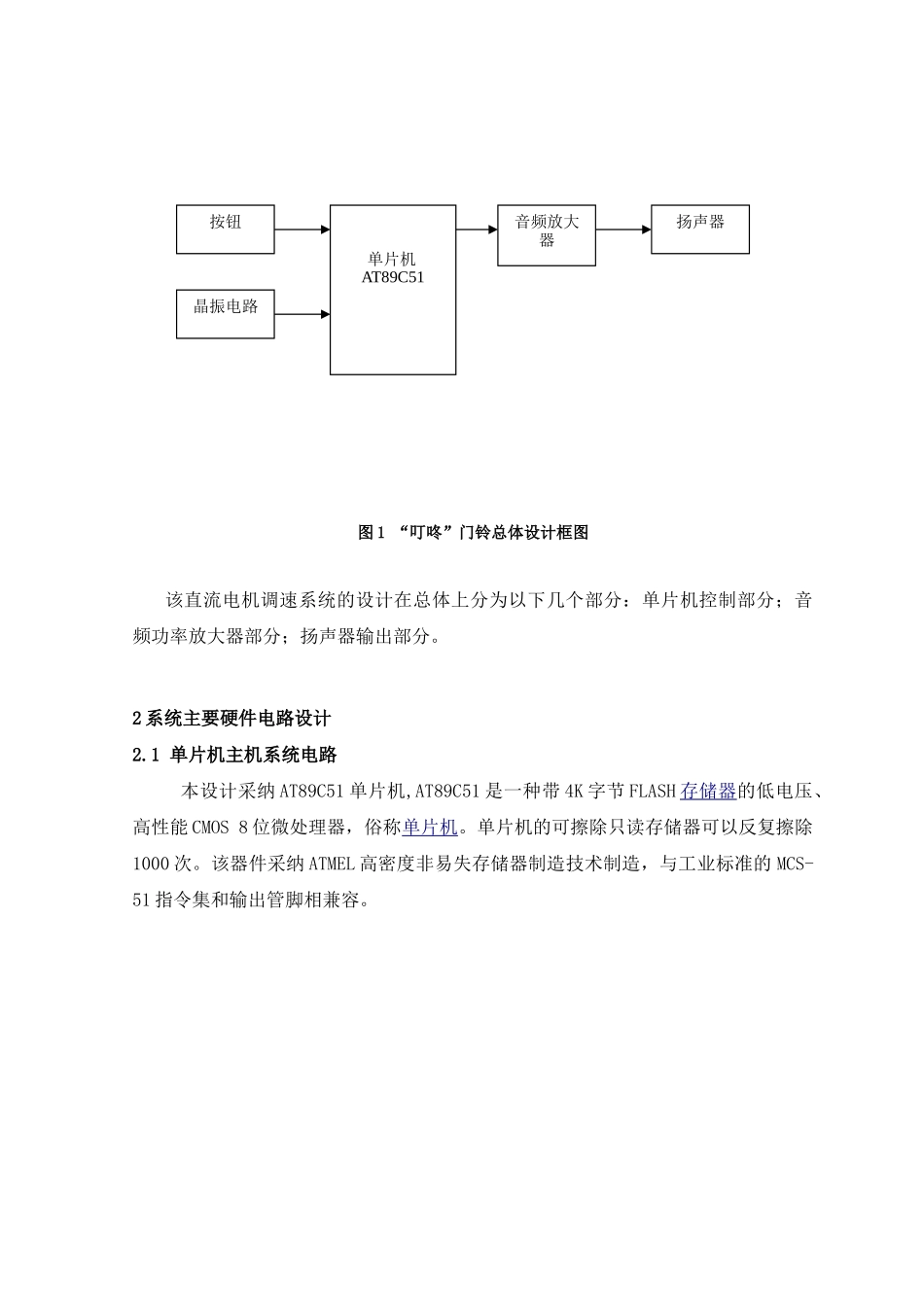

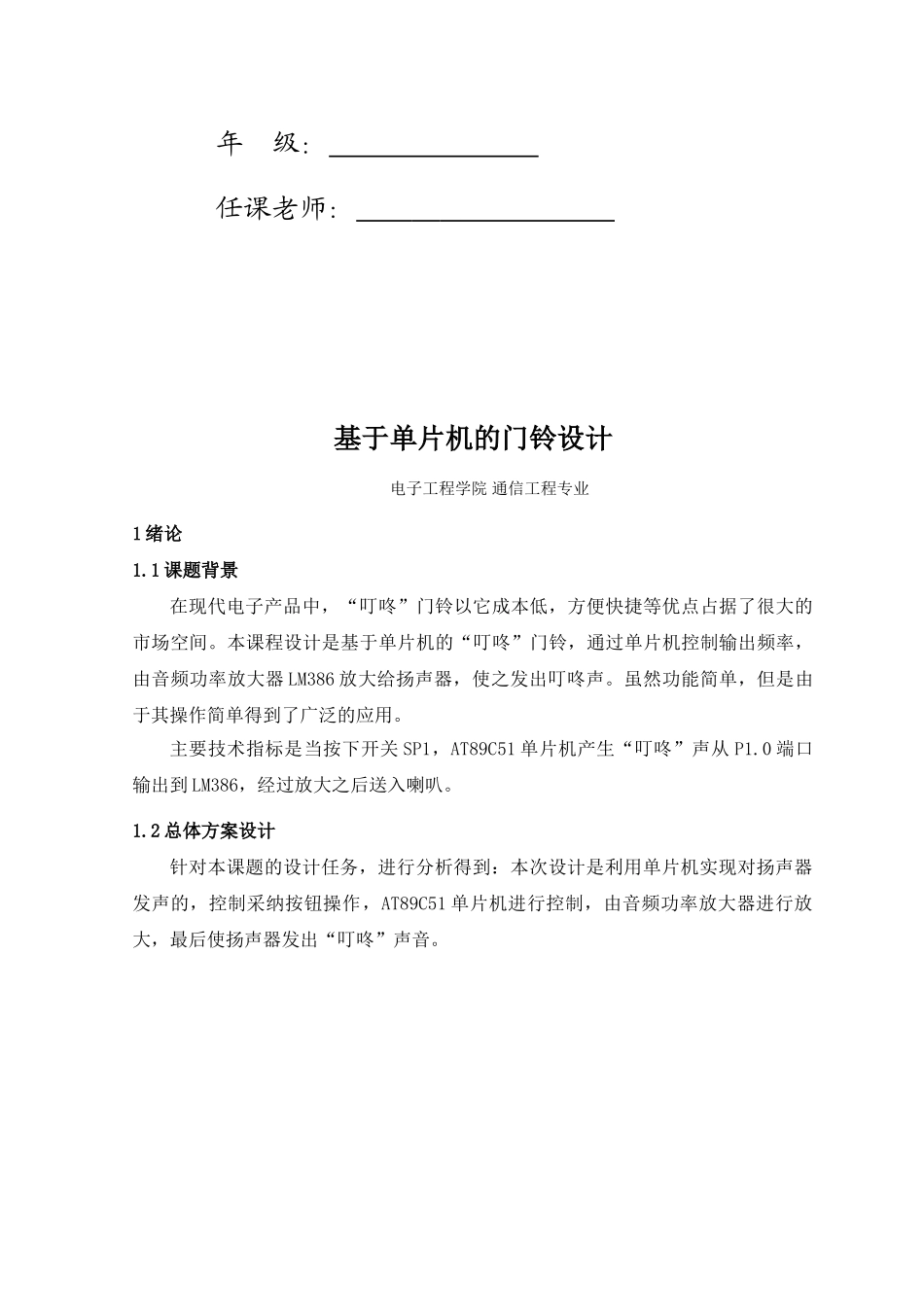

课程论文题 目： 基于单片机的门铃设计 学生姓名： 学生学号： 系 别： 电子工程学院 专 业： 通信工程 成绩年 级： 任课老师： 基于单片机的门铃设计电子工程学院 通信工程专业1 绪论1.1 课题背景在现代电子产品中，“叮咚”门铃以它成本低，方便快捷等优点占据了很大的市场空间。本课程设计是基于单片机的“叮咚”门铃，通过单片机控制输出频率，由音频功率放大器 LM386 放大给扬声器，使之发出叮咚声。虽然功能简单，但是由于其操作简单得到了广泛的应用。主要技术指标是当按下开关 SP1，AT89C51 单片机产生“叮咚”声从 P1.0 端口输出到 LM386，经过放大之后送入喇叭。1.2 总体方案设计针对本课题的设计任务，进行分析得到：本次设计是利用单片机实现对扬声器发声的，控制采纳按钮操作，AT89C51 单片机进行控制，由音频功率放大器进行放大，最后使扬声器发出“叮咚”声音。图 1 “叮咚”门铃总体设计框图该直流电机调速系统的设计在总体上分为以下几个部分：单片机控制部分；音频功率放大器部分；扬声器输出部分。 2 系统主要硬件电路设计2.1 单片机主机系统电路 本设计采纳 AT89C51 单片机,AT89C51 是一种带 4K 字节 FLASH 存储器的低电压、高性能 CMOS 8 位微处理器，俗称单片机。单片机的可擦除只读存储器可以反复擦除1000 次。该器件采纳 ATMEL 高密度非易失存储器制造技术制造，与工业标准的 MCS-51 指令集和输出管脚相兼容。单片机AT89C51按钮晶振电路音频放大器扬声器 AT89C51 提供以下标准功能：4k 字节 Flash 闪速存储器，128 字节内部RAM，32 个 I/O 口线，两个 16 位定时/计数器，一个 5 向量两级中断结构，一个全双工串行通信口，片内振荡器及时钟电路。空闲方式停止 CPU 的工作，但允许 RAM，定时/计数器，串行通信口及中断系统继续工作。掉电方式保存 RAM 中的内容，但振荡器停止工作并禁止其它所有部件工作直到下一个硬件复位。图 2 AT89C51 内部结构原理图 . 图 3 AT89C51 管脚图AT89C51 各引脚功能介绍：VCC：AT89C51 电源正端输入，接+5V。I/O存储器EPROM/ROM定时 / 计数器运算器控制器中断CPU片内振荡器RAM/SFP并行口存储器扩展控制器串行口XTALVSS：电源地端。XTAL1：单芯片系统时钟的反相放大器输入端。XTAL2：系统时钟的反相放大器输出端。RESET：AT89C51 的重置引脚，高电平动作。EA/Vpp："EA"为英文"External Access"的缩写，表示存...
