基于单片机音乐倒数定时器的设计大学毕设论文VIP专享

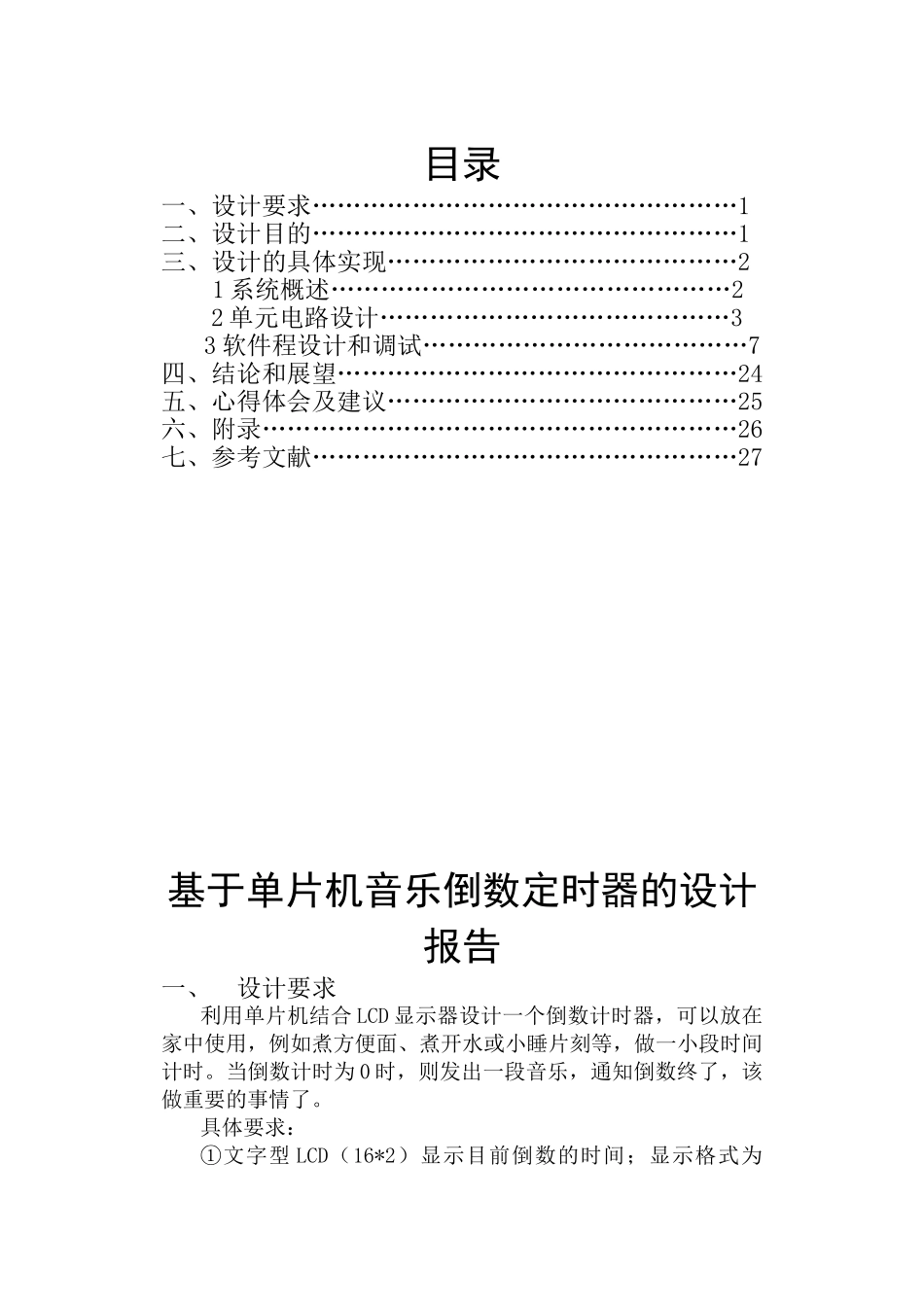

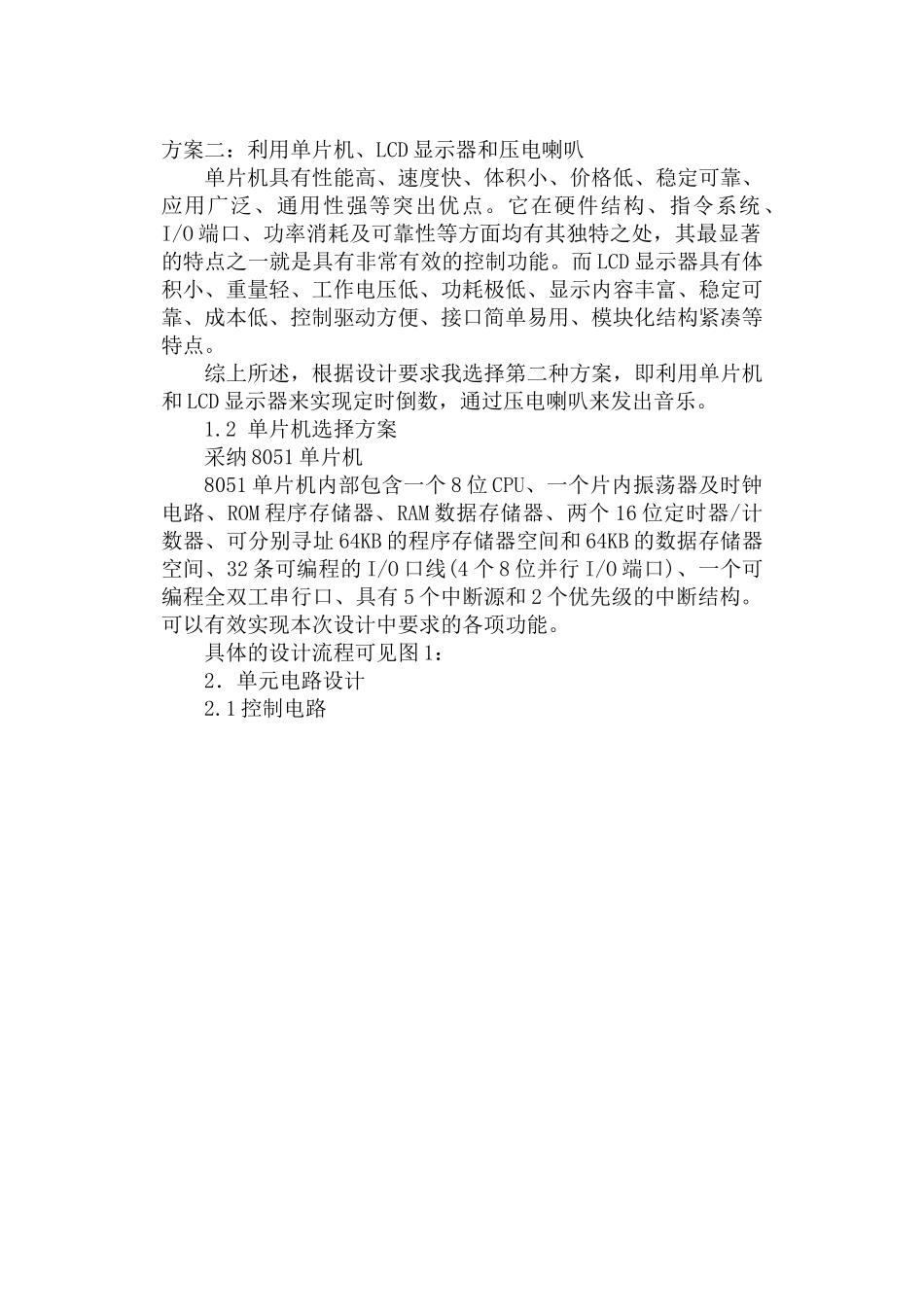

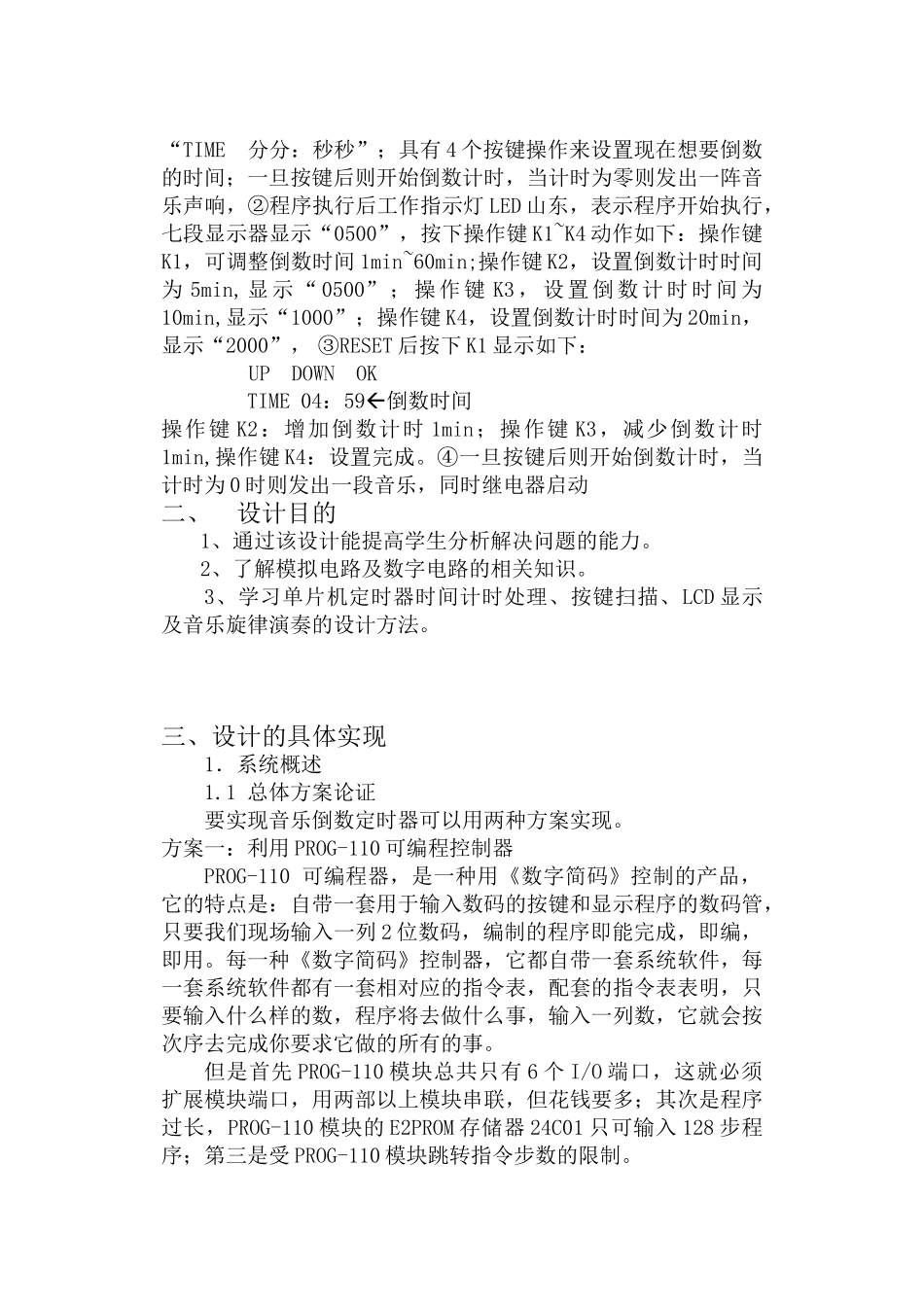

目录一、设计要求……………………………………………1二、设计目的……………………………………………1三、设计的具体实现……………………………………21 系统概述…………………………………………22 单元电路设计……………………………………33 软件程设计和调试…………………………………7四、结论和展望…………………………………………24五、心得体会及建议……………………………………25六、附录…………………………………………………26七、参考文献……………………………………………27基于单片机音乐倒数定时器的设计报告一、设计要求利用单片机结合 LCD 显示器设计一个倒数计时器，可以放在家中使用，例如煮方便面、煮开水或小睡片刻等，做一小段时间计时。当倒数计时为 0 时，则发出一段音乐，通知倒数终了，该做重要的事情了。具体要求：①文字型 LCD（16*2）显示目前倒数的时间；显示格式为“TIME 分分：秒秒”；具有 4 个按键操作来设置现在想要倒数的时间；一旦按键后则开始倒数计时，当计时为零则发出一阵音乐声响，②程序执行后工作指示灯 LED 山东，表示程序开始执行，七段显示器显示“0500”，按下操作键 K1~K4 动作如下：操作键K1，可调整倒数时间 1min~60min;操作键 K2，设置倒数计时时间为 5min, 显 示 “ 0500” ； 操 作 键 K3 ， 设 置 倒 数 计 时 时 间 为10min,显示“1000”；操作键 K4，设置倒数计时时间为 20min，显示“2000”， ③RESET 后按下 K1 显示如下：UP DOWN OKTIME 04：59倒数时间操作键 K2：增加倒数计时 1min；操作键 K3，减少倒数计时1min,操作键 K4：设置完成。④一旦按键后则开始倒数计时，当计时为 0 时则发出一段音乐，同时继电器启动二、设计目的1、通过该设计能提高学生分析解决问题的能力。2、了解模拟电路及数字电路的相关知识。3、学习单片机定时器时间计时处理、按键扫描、LCD 显示及音乐旋律演奏的设计方法。 三、设计的具体实现 1．系统概述1.1 总体方案论证要实现音乐倒数定时器可以用两种方案实现。方案一：利用 PROG-110 可编程控制器PROG-110 可编程器，是一种用《数字简码》控制的产品，它的特点是：自带一套用于输入数码的按键和显示程序的数码管，只要我们现场输入一列 2 位数码，编制的程序即能完成，即编，即用。每一种《数字简码》控制器，它都自带一套系统软件，每一套系统软件都有一套相对应的指令...
