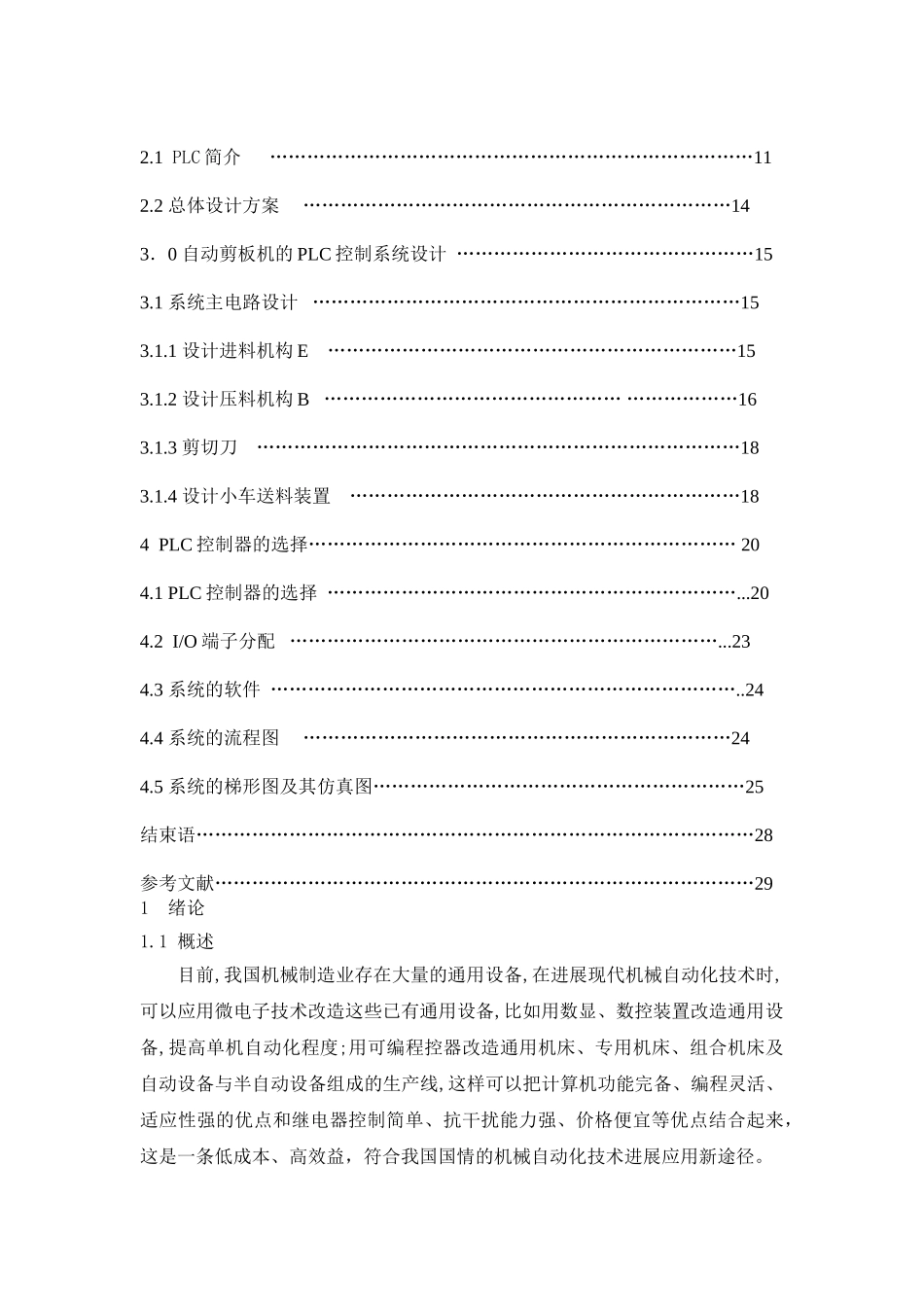

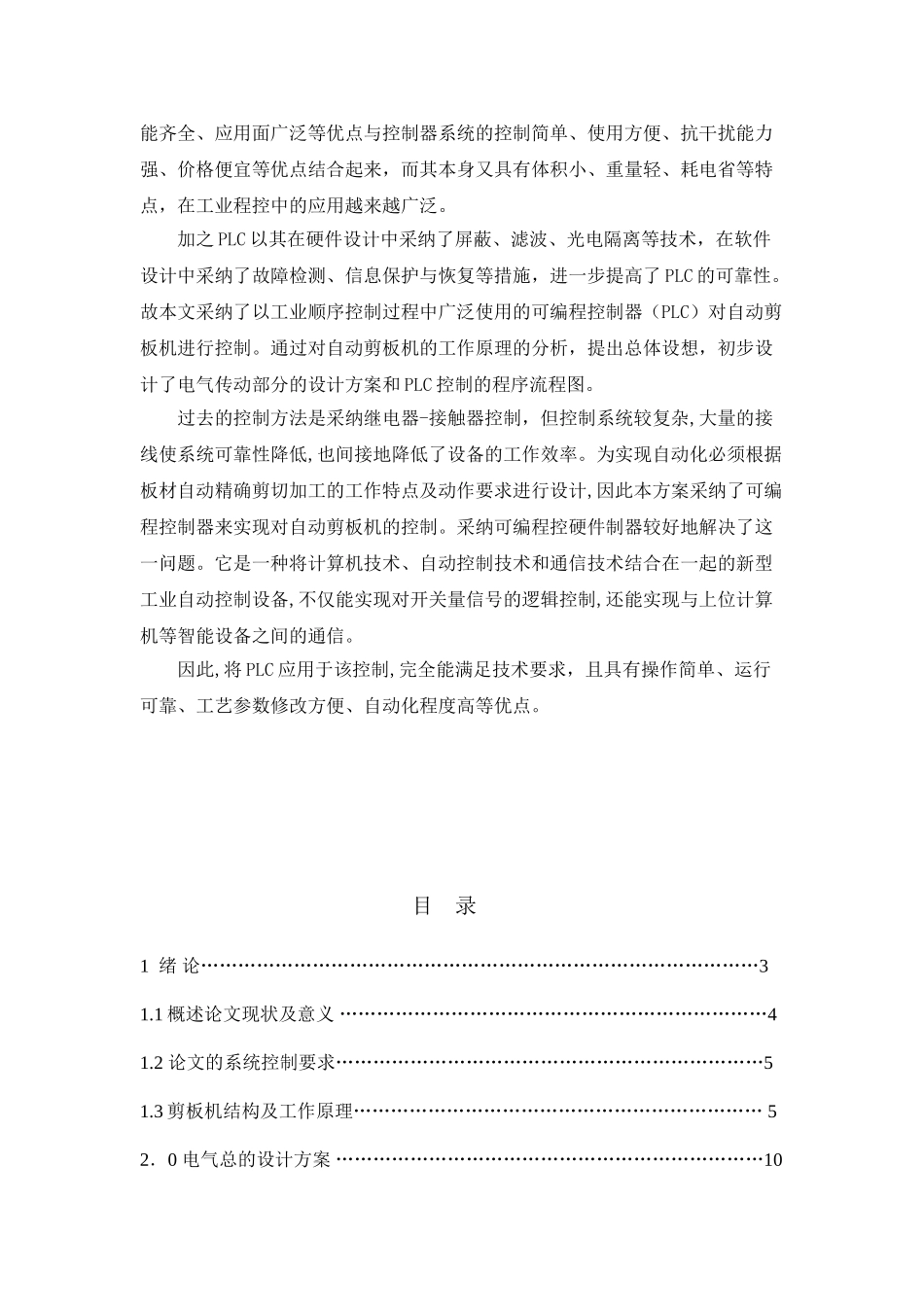

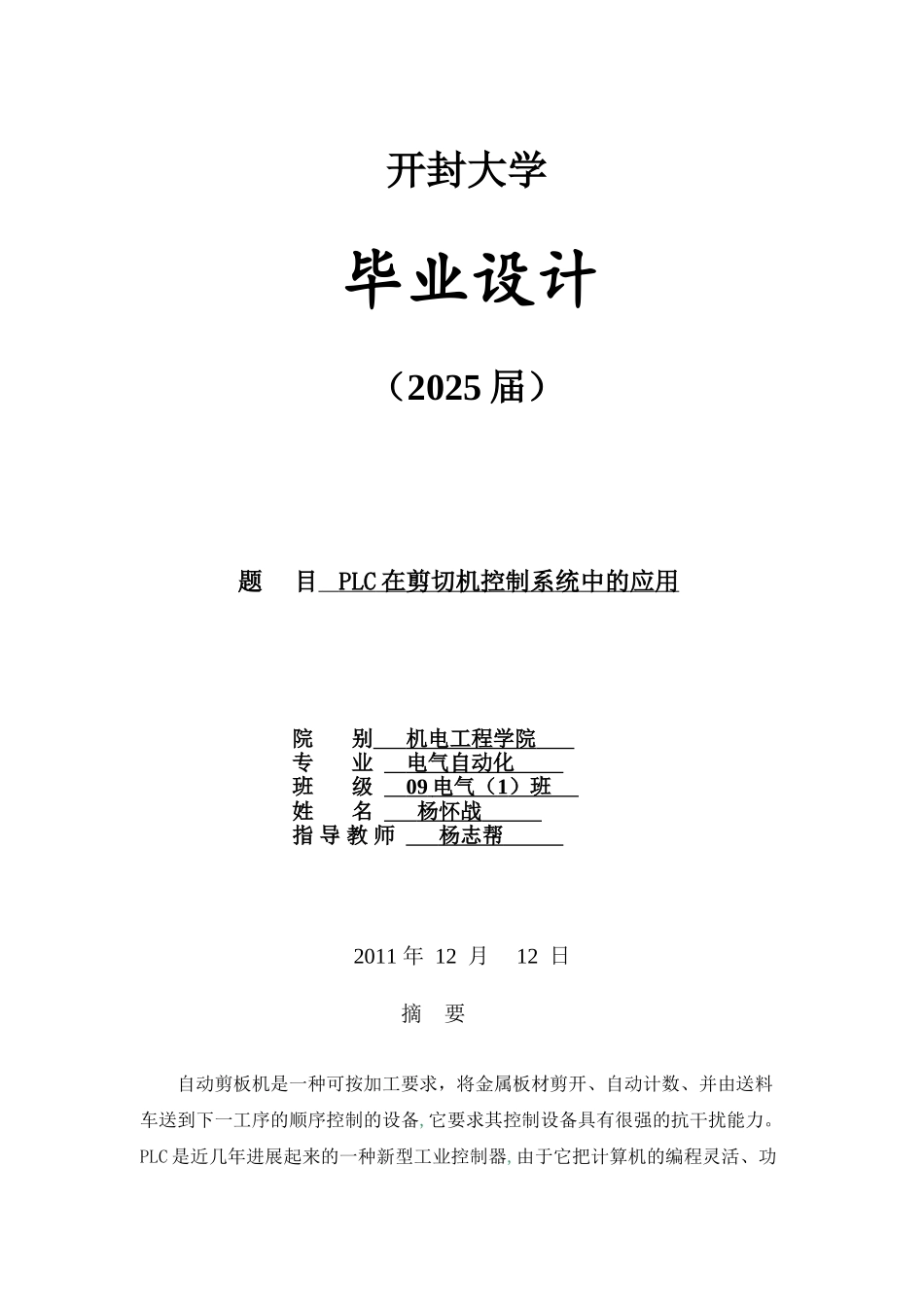

开封大学 毕业设计 （2025 届）题 目 PLC 在剪切机控制系 统 中的 应 用 院 别 机电工程学院 专 业 电气自动化 班 级 09 电气（ 1 ）班 姓 名 杨怀战 指 导 教 师 杨志帮 2011 年 12 月12 日摘 要自动剪板机是一种可按加工要求，将金属板材剪开、自动计数、并由送料车送到下一工序的顺序控制的设备,它要求其控制设备具有很强的抗干扰能力。PLC 是近几年进展起来的一种新型工业控制器,由于它把计算机的编程灵活、功能齐全、应用面广泛等优点与控制器系统的控制简单、使用方便、抗干扰能力强、价格便宜等优点结合起来，而其本身又具有体积小、重量轻、耗电省等特点，在工业程控中的应用越来越广泛。加之 PLC 以其在硬件设计中采纳了屏蔽、滤波、光电隔离等技术，在软件设计中采纳了故障检测、信息保护与恢复等措施，进一步提高了 PLC 的可靠性。故本文采纳了以工业顺序控制过程中广泛使用的可编程控制器（PLC）对自动剪板机进行控制。通过对自动剪板机的工作原理的分析，提出总体设想，初步设计了电气传动部分的设计方案和 PLC 控制的程序流程图。过去的控制方法是采纳继电器-接触器控制，但控制系统较复杂,大量的接线使系统可靠性降低,也间接地降低了设备的工作效率。为实现自动化必须根据板材自动精确剪切加工的工作特点及动作要求进行设计,因此本方案采纳了可编程控制器来实现对自动剪板机的控制。采纳可编程控硬件制器较好地解决了这一问题。它是一种将计算机技术、自动控制技术和通信技术结合在一起的新型工业自动控制设备,不仅能实现对开关量信号的逻辑控制,还能实现与上位计算机等智能设备之间的通信。因此,将 PLC 应用于该控制,完全能满足技术要求，且具有操作简单、运行可靠、工艺参数修改方便、自动化程度高等优点。目 录1 绪 论………………………………………………………………………………31.1 概述论文现状及意义 ……………………………………………………………41.2 论文的系统控制要求……………………………………………………………51.3 剪板机结构及工作原理………………………………………………………… 52．0 电气总的设计方案 ……………………………………………………………102.1 PLC 简介 ……………………………………………………………………112.2 总体设计方案 ……………………………………………………………143．0 自动剪板机的 PLC 控制系统设...
