基于频率变化法的微波双频帯阻滤波器的仿真设计本科论文

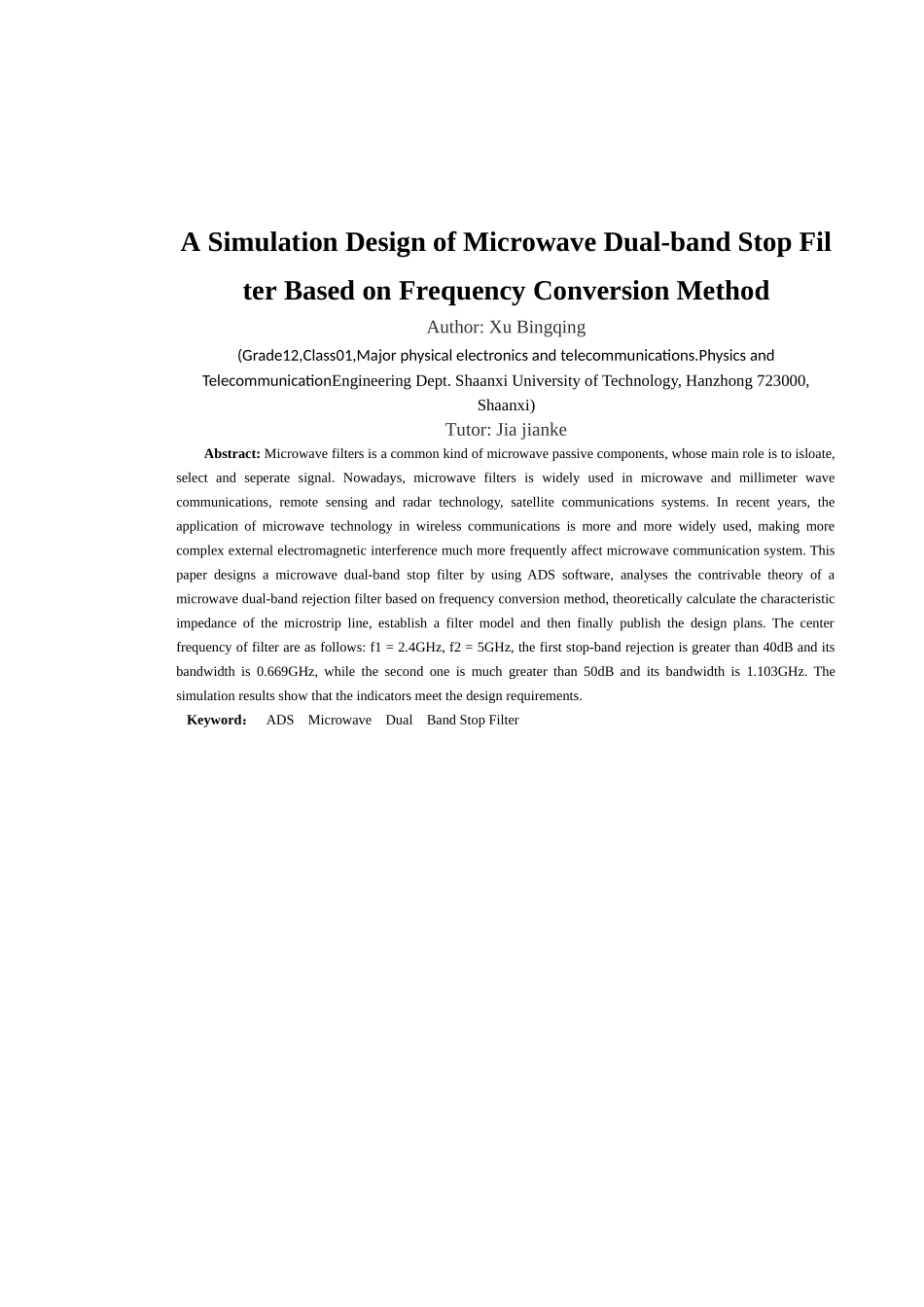

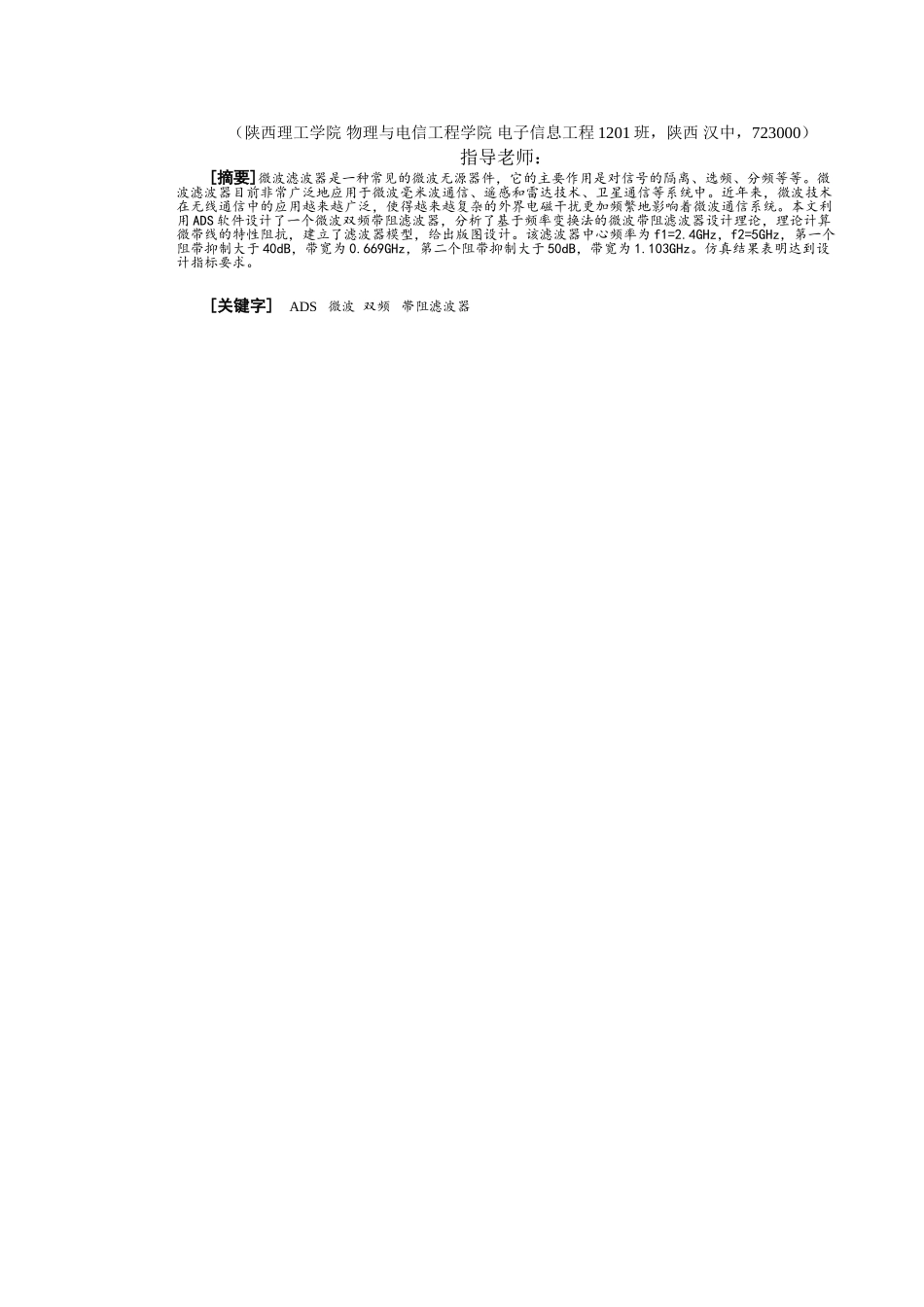

题 目 基于频率变化法的微波双频帯阻滤波器的仿真设计 学生姓名 学号 所在学院 物理与电信工程学院 专业班级 电子信息工程 1201 班 指导老师 完成地点 物理与电信工程 学院实验室 2025 年 6 月 5 日基于频率变换法的微波双频带阻滤波器的仿真设计作者：（陕西理工学院 物理与电信工程学院 电子信息工程 1201 班，陕西 汉中，723000）指导老师：[摘要]微波滤波器是一种常见的微波无源器件，它的主要作用是对信号的隔离、选频、分频等等。微波滤波器目前非常广泛地应用于微波毫米波通信、遥感和雷达技术、卫星通信等系统中。近年来，微波技术在无线通信中的应用越来越广泛，使得越来越复杂的外界电磁干扰更加频繁地影响着微波通信系统。本文利用 ADS 软件设计了一个微波双频带阻滤波器，分析了基于频率变换法的微波带阻滤波器设计理论，理论计算微带线的特性阻抗，建立了滤波器模型，给出版图设计。该滤波器中心频率为 f1=2.4GHz，f2=5GHz，第一个阻带抑制大于 40dB，带宽为 0.669GHz，第二个阻带抑制大于 50dB，带宽为 1.103GHz。仿真结果表明达到设计指标要求。[关键字] ADS 微波 双频 帯阻滤波器 A Simulation Design of Microwave Dual-band Stop Filter Based on Frequency Conversion MethodAuthor: Xu Bingqing(Grade12,Class01,Major physical electronics and telecommunications.Physics and TelecommunicationEngineering Dept. Shaanxi University of Technology, Hanzhong 723000, Shaanxi)Tutor: Jia jiankeAbstract: Microwave filters is a common kind of microwave passive components, whose main role is to isloate, select and seperate signal. Nowadays, microwave filters is widely used in microwave and millimeter wave communications, remote sensing and radar technology, satellite communications systems. In recent years, the application of microwave technology in wireless communications is more and more widely used, making more complex external electromagnetic interference much more frequently affect microwave communication system. This paper designs a microwave dual-band stop filter by using ADS software, analyses th...
