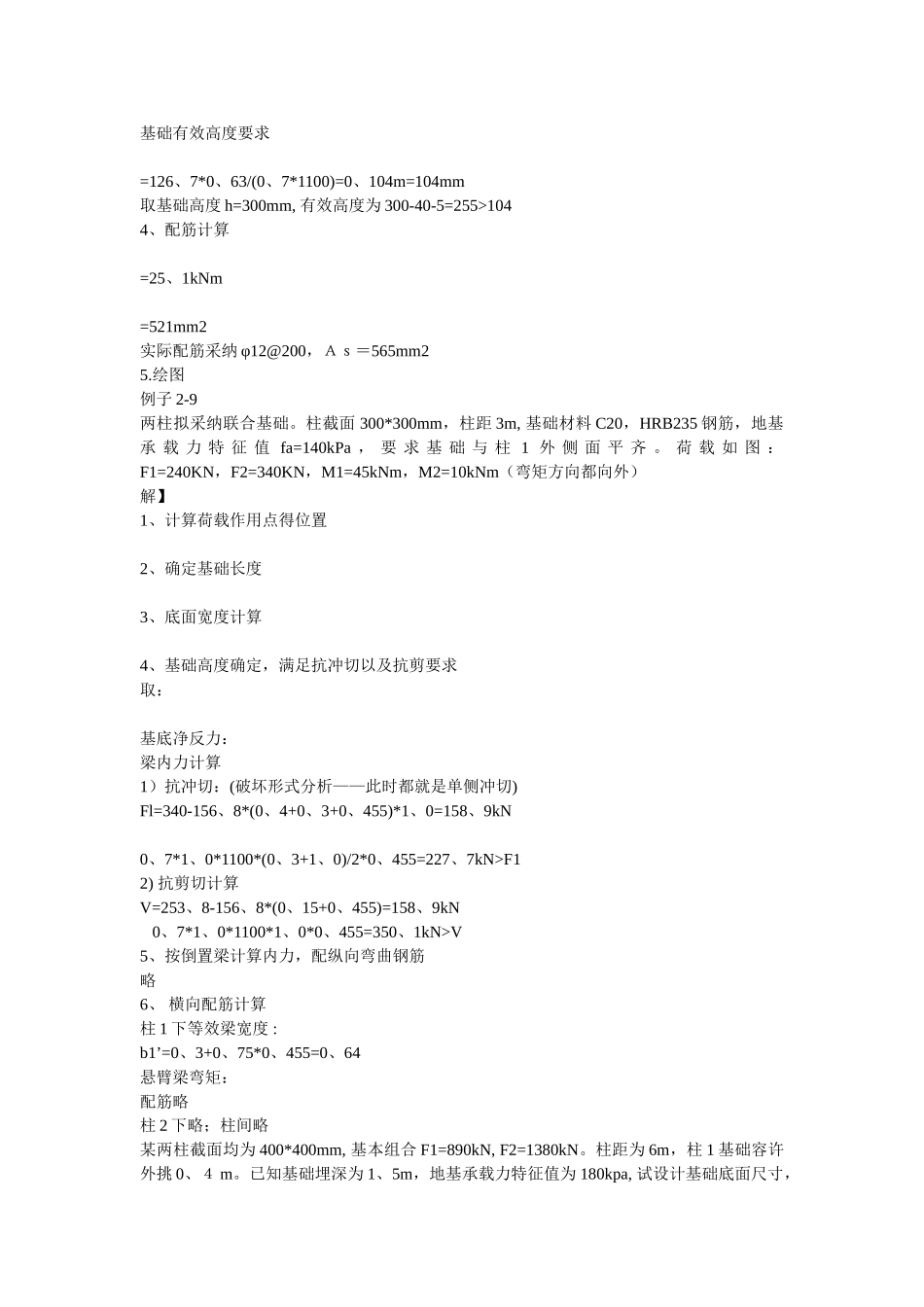

例子 2-3、 某基础底面尺寸为 5、4*2、7m，埋深 1、8 米，基础顶面离地面 0、6 米。基础顶面承受柱传来得轴力 Fk2=1800kN，弯矩 Mk=950kNm, 水平力 FkH=180kN； 还承受外墙传来得集中荷载，作用在离轴线 0、62m 处，大小为 220kN。试验算基础底面与软弱下卧层地基承载力。已知地基土情况如下： 第 一 层 ： 粉 质 粘 土 ， 4 、 3 米 厚 γ=18 、 0kN/m3 ， γsat=18 、 7kN/m3 ；e=0、85，fak=209kPa，Es1=7、5Mpa 第二层：淤泥质粘土：fak=75kPa，Es2=2、5Mpa地下水面在基础底面处解：1 持力层承载力验算基础底面平均压应力：最大压力：第一层地基承载力特征值以及验算： =209+1、0*18、0*（1、8-0、5）=232、4kPa验算：pkpkmax2、软弱下卧层地基承载力验算： =57、2kPa =122、9>σz+σcz =57、2+18*1、8+2、5*(18、7-10)=111、4kpa某 1 砖砖墙，在基础顶面处得荷载效应标准组合以及基本组合得轴心荷载就是 144KN/m 与190KN/m。基础埋深 0、5 米，地基承载力特征值就是 fak=106kPa。试设计其基础。【解】：1、基础类型与材料选择： 条形基础 。混凝土 C20，钢筋 HPB235——ft=1、10N/mm2，fy=210N/mm22、基础底面尺寸确定：=1、5m 取 b=1500mm3、基础高度选用基底净反力：=190/1、5=126、7kPa基础有效高度要求=126、7*0、63/(0、7*1100)=0、104m=104mm取基础高度 h=300mm, 有效高度为 300-40-5=255>1044、配筋计算 =25、1kNm=521mm2实际配筋采纳 φ12@200，Ａｓ＝565mm2 5.绘图例子 2-9两柱拟采纳联合基础。柱截面 300*300mm，柱距 3m, 基础材料 C20，HRB235 钢筋，地基承 载 力 特 征 值 fa=140kPa ， 要 求 基 础 与 柱 1 外 侧 面 平 齐 。 荷 载 如 图 ：F1=240KN，F2=340KN，M1=45kNm，M2=10kNm（弯矩方向都向外）解】1、计算荷载作用点得位置2、确定基础长度3、底面宽度计算4、基础高度确定，满足抗冲切以及抗剪要求取：基底净反力：梁内力计算1）抗冲切：(破坏形式分析——此时都就是单侧冲切)Fl=340-156、8*(0、4+0、3+0、455)*1、0=158、9kN0、7*1、0*1100*(0、3+1、0)/2*0、455=227、7kN>F12) 抗剪切计算V=253、8-156、8*(0、15+0、455)=158、9kN 0、7*1、0*1100*1、0*0、455=350、1kN>V5、按倒置梁计算内力，配纵向弯曲钢筋略6、 横向配筋计算柱 1 下等效梁宽度 :b1’=0、3+0、75*0、455=0、64悬臂梁弯...
