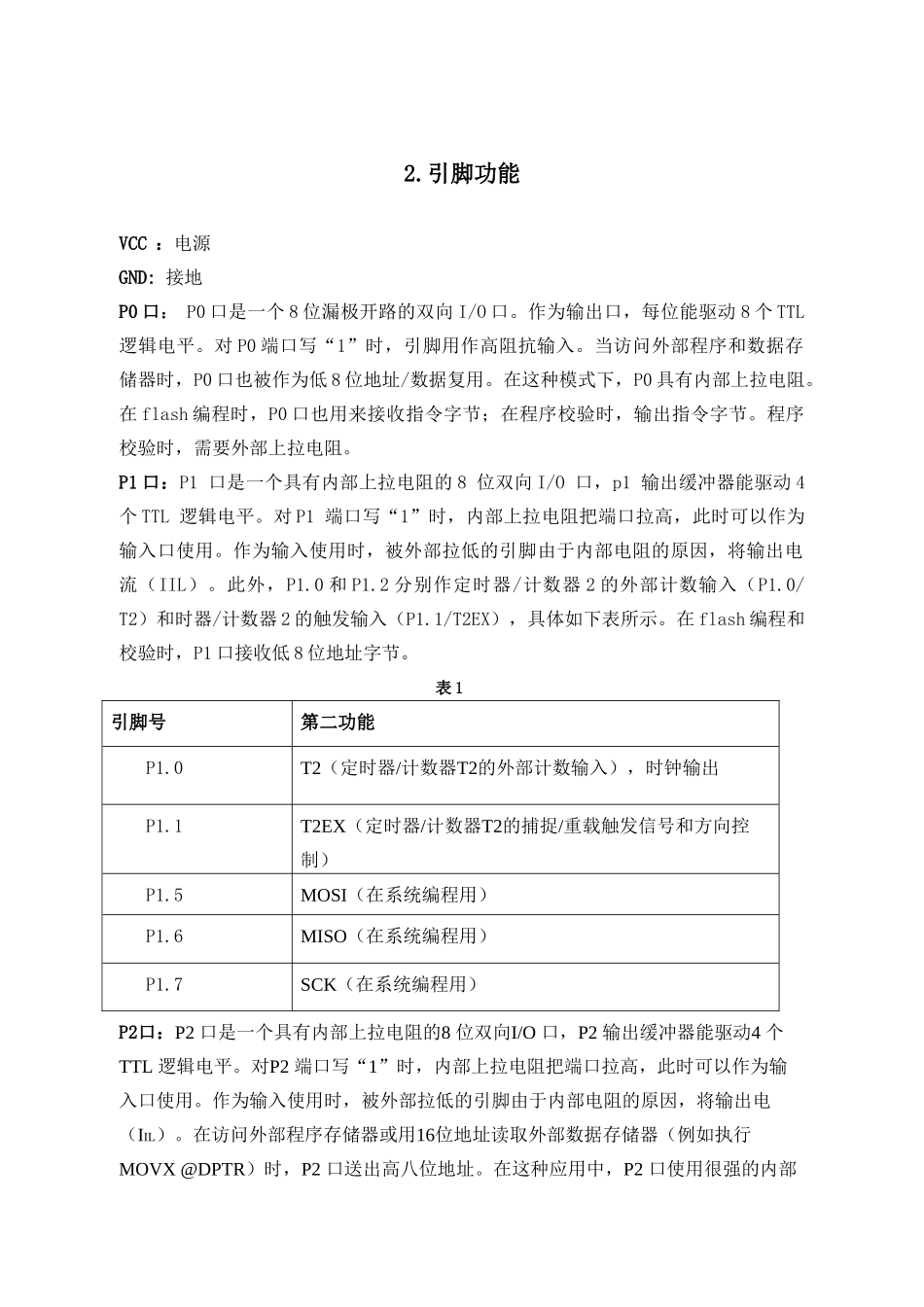

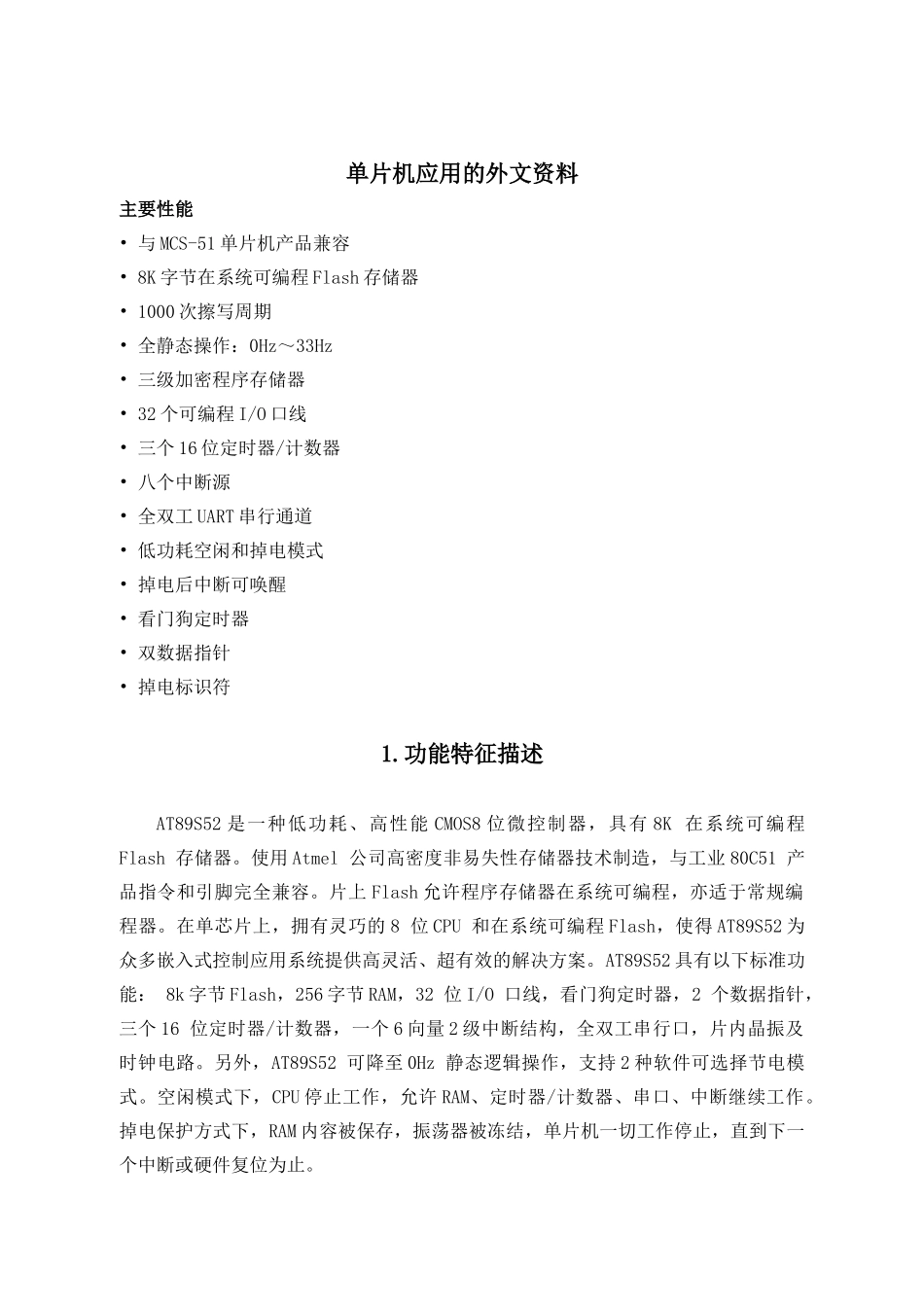

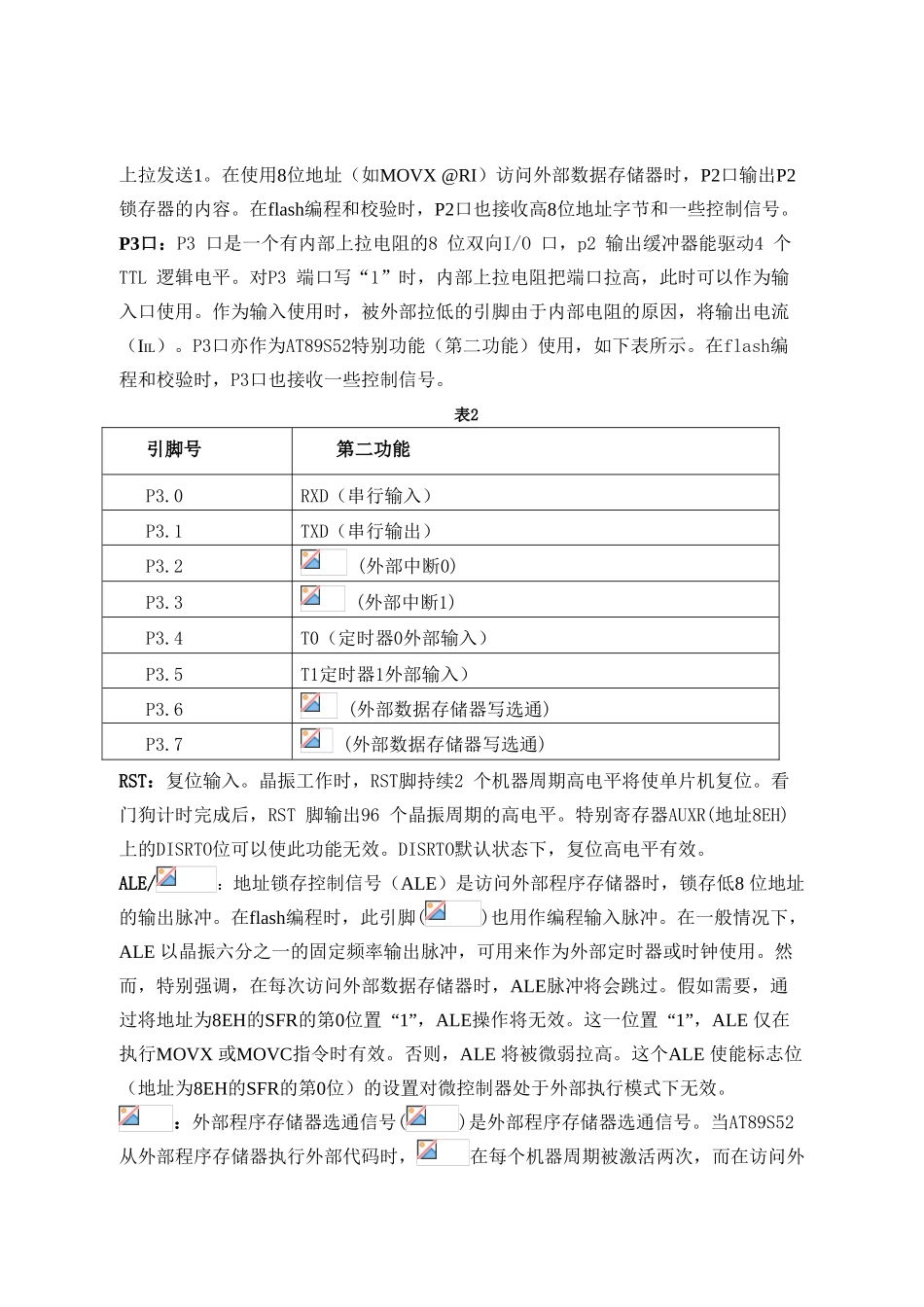

单片机应用的外文资料主要性能• 与 MCS-51 单片机产品兼容• 8K 字节在系统可编程 Flash 存储器• 1000 次擦写周期• 全静态操作：0Hz～33Hz• 三级加密程序存储器• 32 个可编程 I/O 口线• 三个 16 位定时器/计数器• 八个中断源• 全双工 UART 串行通道• 低功耗空闲和掉电模式• 掉电后中断可唤醒• 看门狗定时器• 双数据指针• 掉电标识符1.功能特征描述AT89S52 是一种低功耗、高性能 CMOS8 位微控制器，具有 8K 在系统可编程Flash 存储器。使用 Atmel 公司高密度非易失性存储器技术制造，与工业 80C51 产品指令和引脚完全兼容。片上 Flash 允许程序存储器在系统可编程，亦适于常规编程器。在单芯片上，拥有灵巧的 8 位 CPU 和在系统可编程 Flash，使得 AT89S52 为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。AT89S52 具有以下标准功能： 8k 字节 Flash，256 字节 RAM，32 位 I/O 口线，看门狗定时器，2 个数据指针，三个 16 位定时器/计数器，一个 6 向量 2 级中断结构，全双工串行口，片内晶振及时钟电路。另外，AT89S52 可降至 0Hz 静态逻辑操作，支持 2 种软件可选择节电模式。空闲模式下，CPU 停止工作，允许 RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下，RAM 内容被保存，振荡器被冻结，单片机一切工作停止，直到下一个中断或硬件复位为止。2.引脚功能VCC ：电源GND: 接地P0 口： P0 口是一个 8 位漏极开路的双向 I/O 口。作为输出口，每位能驱动 8 个 TTL逻辑电平。对 P0 端口写“1”时，引脚用作高阻抗输入。当访问外部程序和数据存储器时，P0 口也被作为低 8 位地址/数据复用。在这种模式下，P0 具有内部上拉电阻。在 flash 编程时，P0 口也用来接收指令字节；在程序校验时，输出指令字节。程序校验时，需要外部上拉电阻。P1 口：P1 口是一个具有内部上拉电阻的 8 位双向 I/O 口，p1 输出缓冲器能驱动 4 个 TTL 逻辑电平。对 P1 端口写“1”时，内部上拉电阻把端口拉高，此时可以作为输入口使用。作为输入使用时，被外部拉低的引脚由于内部电阻的原因，将输出电流（IIL）。此外，P1.0 和 P1.2 分别作定时器/计数器 2 的外部计数输入（P1.0/T2）和时器/计数器 2 的触发输入（P1.1/T2EX），具体如下表所示。在 flash 编程和校验时，P1 口接收低 8 位地址字节。 表 1引脚号第二功能P...
