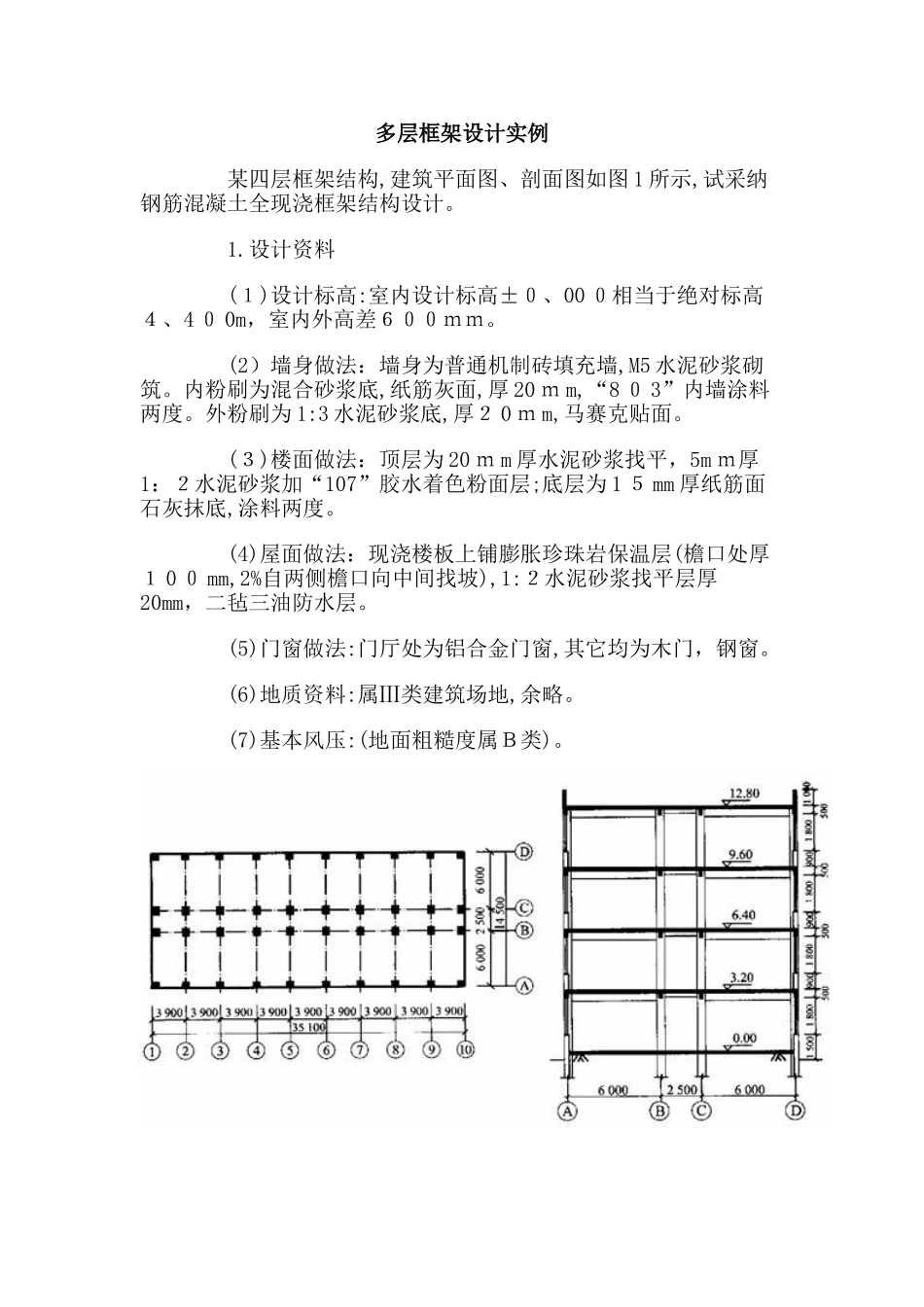

多层框架设计实例 某四层框架结构,建筑平面图、剖面图如图 1 所示,试采纳钢筋混凝土全现浇框架结构设计。 1.设计资料 (１)设计标高:室内设计标高±０、00 ０相当于绝对标高４、4 ０ 0m，室内外高差６００ｍｍ。 (2）墙身做法：墙身为普通机制砖填充墙,M5 水泥砂浆砌筑。内粉刷为混合砂浆底,纸筋灰面,厚 20 ｍ m,“8 ０ 3”内墙涂料两度。外粉刷为 1:3 水泥砂浆底,厚２ 0 ｍ m,马赛克贴面。 (３)楼面做法：顶层为 20 ｍ m 厚水泥砂浆找平，5m ｍ厚1：２水泥砂浆加“107”胶水着色粉面层;底层为 1 ５ mm 厚纸筋面石灰抹底,涂料两度。 (4)屋面做法：现浇楼板上铺膨胀珍珠岩保温层(檐口处厚１ 0 ０ mm,2%自两侧檐口向中间找坡),1:２水泥砂浆找平层厚20mm，二毡三油防水层。 (5)门窗做法:门厅处为铝合金门窗,其它均为木门，钢窗。 (6)地质资料:属Ⅲ类建筑场地,余略。 (7)基本风压:(地面粗糙度属Ｂ类)。 (8)活荷载:屋面活荷载,办公楼楼面活荷载,走廊楼面活荷载。图１ 某多层框架平面图、剖面图 ２.钢筋混凝土框架设计 (1）结构平面布置如图 2 所示,各梁柱截面尺寸确定如下。 图 2 结构平面布置图 边跨(AB、CD)梁:取 中跨(BC）梁:取 边柱（A 轴、Ｄ轴)连系梁:取 中柱(B 轴、C 轴)连系梁:取 柱截面均为 现浇楼板厚 100mm。 结构计算简图如图３所示。根据地质资料，确定基础顶面离室外地面为 500 ｍ m,由此求得底层层高为４、3 ｍ。各梁柱构件得线刚度经计算后列于图 3。其中在求梁截面惯性矩时考虑到现浇楼板得作用,取(为不考虑楼板翼缘作用得梁截面惯性矩）。 边跨(Ａ B、CD)梁: （其她梁、柱得线刚度计算同上,略) 图 3 结构计算简图 (图中数字为线刚度) （２）荷载计算 １)恒载计算 ① 屋面框架梁线荷载标准值: ２ 0mm 厚水泥砂浆找平 １０ 0 厚～1 ４ 0 厚(２%找坡)膨胀珍珠岩 １ 00 厚现浇钢筋混凝土楼板 15mm 厚纸筋面石灰抹底屋面恒荷载 边跨(ＡＢ、CD)框架梁自重 梁侧粉刷 中跨(B Ｃ)框架梁自重 梁侧粉刷 因此,作用在屋顶框架梁上得线荷载为: ② 楼面框架梁线荷载标准值 荷载计算同上(略),作用在中间层框架上得线荷载为： ③ 屋面框架节点集中荷载标准值 边柱连系梁自重 梁侧粉刷 1 ｍ高女儿墙自重 墙侧粉刷 连系梁传来屋面自重 顶层边节点集中荷载 中柱连系梁自重 梁侧粉刷 连系梁传来屋面自重 顶层中节点集中荷载 ④ 楼面框架节...
