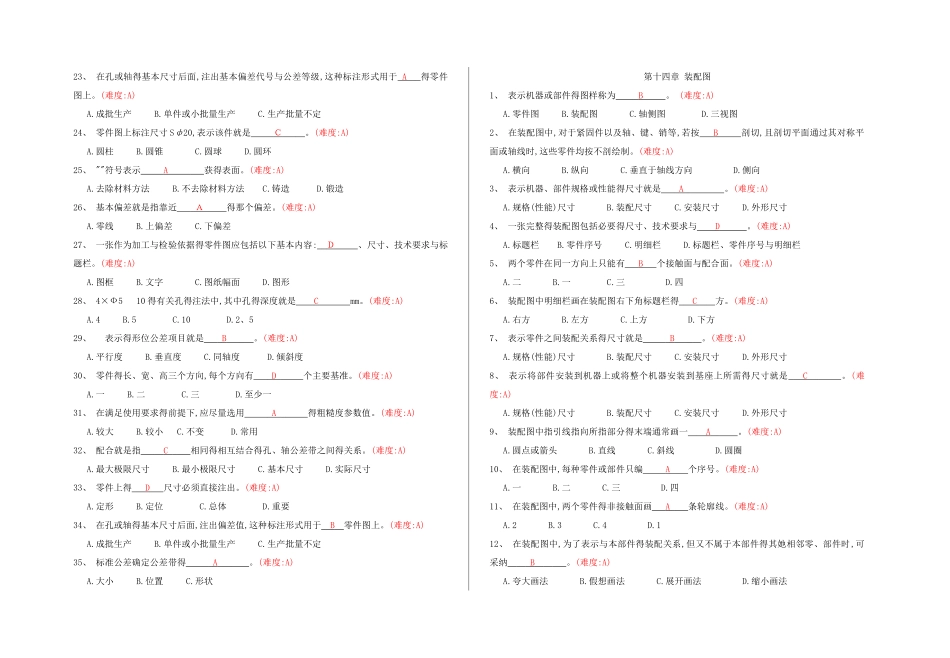

-一、填空题(每空 1 分)第十章 零件图1、 主视图得投影方向应该能够反映零件得 主要形状特征 。2、 形状 与 位置 公差简称为形位公差3、 尺寸公差带就是由 标准公差 与 基本偏差 两个要素组成。 基本偏差 确定公差带位置, 标准公差 确定公差带大小。4、 配合有 基孔制 与 基轴制 两种基准制。配合分成间隙配合 、 过渡配合 与间隙配合 三类。5、 允许尺寸变动得两个 极限值 称为极限尺寸。6、 极限与配合在零件图上得标注,其中一种形式就是在孔或轴得基本尺寸后面注出基本偏差代号与公差等级,这种形式用于 大批量生产 得零件图上。第二种形式就是在孔或轴得基本尺寸后面,注出偏差值,这种形式用于 小批量或单件生产 得零件图上。第三种就是在孔或轴得基本尺寸后面,既注出基本偏差代号与公差等级,又同时注出上、下偏差数值,这种形式用于 产品转产较频繁 得零件图上。7、 形位公差得框格用 细实 线绘制,分成 两 格或多格 。8、 按作用不同,可将基准分为 设计 基准与 工艺 基准。9、 基孔制得孔(基准孔)得基本偏差代号用 H 符号表示,其基本偏差值为 下偏 差 0 。基轴制得轴(基准轴)得基本偏差代号用 h 符号表示,其基本偏差值为 上偏差 0 。10、 基本偏差就是决定公差带相对零线位置得 上偏差或下偏差 。11、 外螺纹得规定画法就是:大径用 粗实线 表示;小径用 细实线 表示;终止线用 粗实线 表示。12、 当被连接零件之一较厚,不允许被钻成通孔时,可采纳 螺柱 连接。13、 剖切平面通过轴与键得轴线或对称面,轴与键均按不剖 形式画出,键得顶面与轮毂键槽得底面有间隙,应画 两 条线。14、 Tr40×14(P7)LH-8e-L 得含义 梯形螺纹 , 公称直径 40, 双线螺纹 , 螺距 14mm, 导程 7 mm , 左旋 , 公差带代号 8e, 外螺纹 , 长旋合长度 15、 模数大,齿距 大 ,齿厚、齿高也随之 增大 ,因而齿轮得承载能力 增大 。16、 螺纹得旋向有 左旋 与 右旋 两种,工程上常用 右旋 螺纹。17、 单个圆柱齿轮得剖视图中,当剖切平面通过齿轮得轴线时,轮齿一律按 不剖 绘制,齿根线画成 粗实 线。18、 普通平键有 A 型 ( 圆头 ) 、 B 型 ( 平头 ) 与 C 型 ( 单圆头 ) 三种结构类型。19、 左旋螺纹要注写 LH 。(难度:A)20、 普通平键得标记:键 GB/T1096 18×11×100 表示 b= 18 mm,h= 11 mm,L= 100 mm 得 A 型普通平键(A ...
