大学毕业论文-—plc立体车库设计升降横移式立体车库机械部分设计

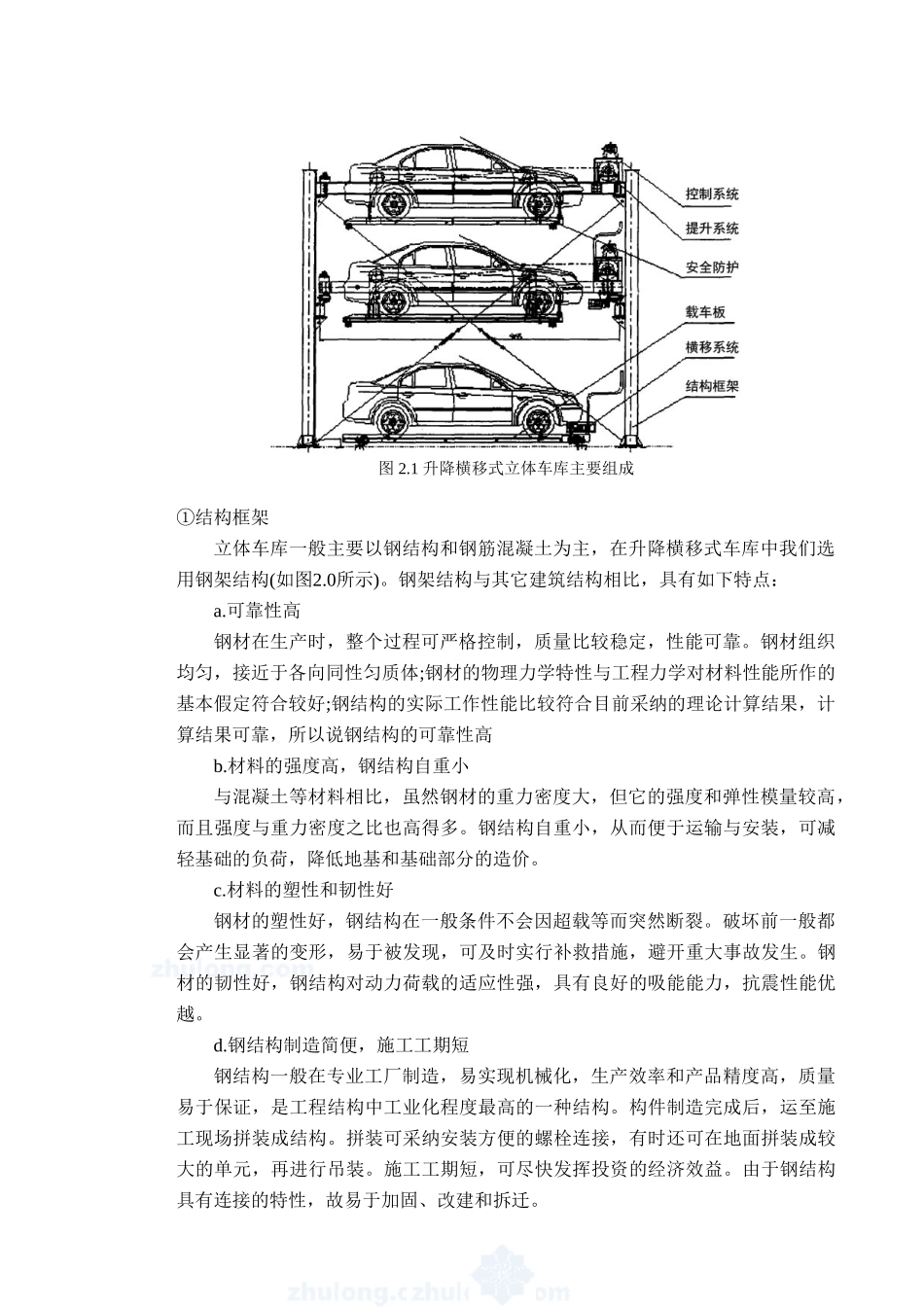

第 1 章 升降横移式立体车库机械部分设计1.1 升降横移式立体车库的基本结构1.1.1 升降横移式立体车库简介 1、立体车库的工作原理升降横移式立体车库是指利用载车板的升降或横向平移存取停放车辆的机械式停车设备。升降横移式立体车库每个车位均有载车板，所需存取车辆的载车板通过升、降、横移运动到达地面层，驾驶员进入车库，存取车辆，完成存取过程停泊在这类车库地面的车只作横移，不必升降，上层车位或下层车位需通过中间层横移出空位，将载车板升或降到地面层，驾驶员才可进入车库内将汽车开进或开出车库。图 2.0 为一个地上 7 车位的升降横移式停车设备，其工作原理是：三层三个车位可以升降，二层两个车位可以升降和平移，一层的两个车位只能横向横移，空车位供三层和二层的车位下降时借用。1 、2 号车位可以直接存放车辆;7 号车位需下降后再存放车辆;3 号车位，则需先将 1 号和 2 号载车板右移，再将 3号载车板下降; 4 号车位，则需先将 2 号载车板右移，再将 4 号存车板下降；5 号车位需要先将 1、2、3、4 号四个载车板右移，再将 5 号载车板下降；6 号车位则需要先将 2、4 号载车板右移，再将 6 号载车板降下。由于升降横移式停车设备对场地的适应性强，介绍系统各机械部分部件结构和功能 可根据不同的地形和空间进行任意的组合、排列，规模可大可小，对土建的要求比较低，因此，应用非常广泛。图 2.0 七车位升降横移式立体车库工作原理图2、立体车库机械部分部件结构和功能以三层三列式立体车库为模型建立讨论对象。升降横移式立体车库主要由结构框架部分、载车板部分、横移系统、提升系统、控制系统、安全防护系统六大部分组成。下面我们重点对车库的主要组成(图2.1所示)进行分析。图 2.1 升降横移式立体车库主要组成①结构框架立体车库一般主要以钢结构和钢筋混凝土为主，在升降横移式车库中我们选用钢架结构(如图2.0所示)。钢架结构与其它建筑结构相比，具有如下特点：a.可靠性高钢材在生产时，整个过程可严格控制，质量比较稳定，性能可靠。钢材组织均匀，接近于各向同性匀质体;钢材的物理力学特性与工程力学对材料性能所作的基本假定符合较好;钢结构的实际工作性能比较符合目前采纳的理论计算结果，计算结果可靠，所以说钢结构的可靠性高b.材料的强度高，钢结构自重小与混凝土等材料相比，虽然钢材的重力密度大，但它的强度和弹性模量较高，而且强度与重力密度之比也高得多。钢结构自重...
