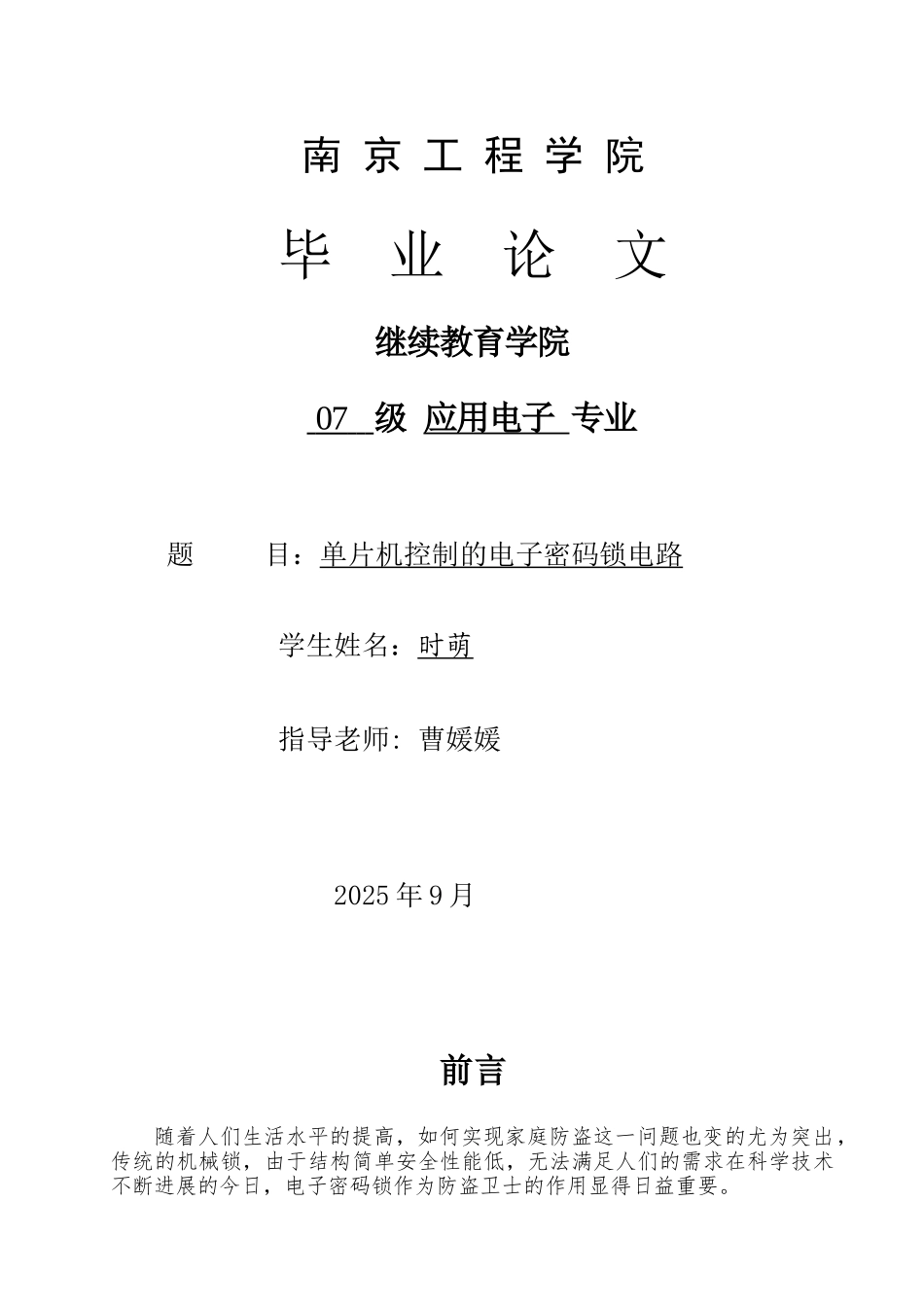

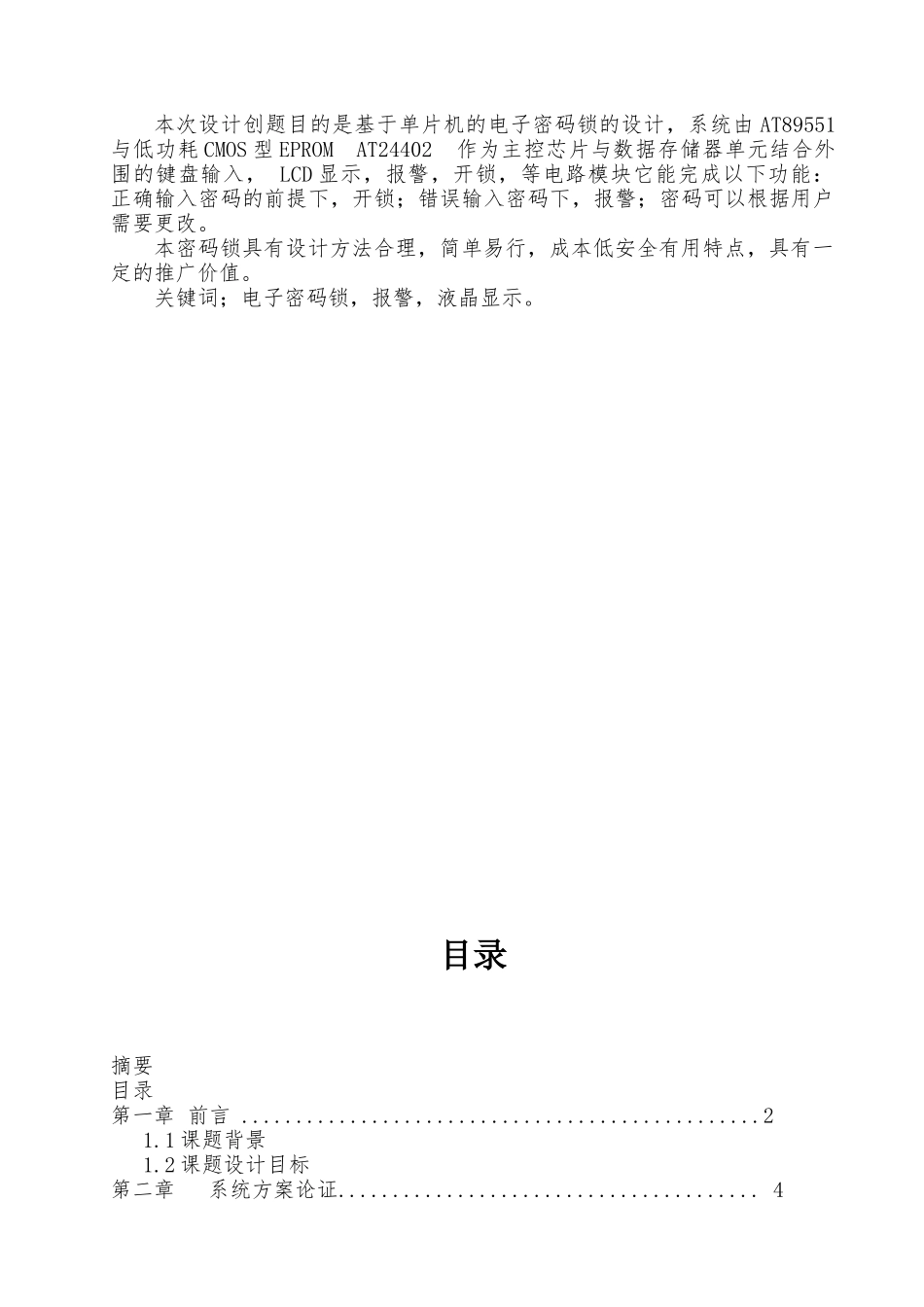

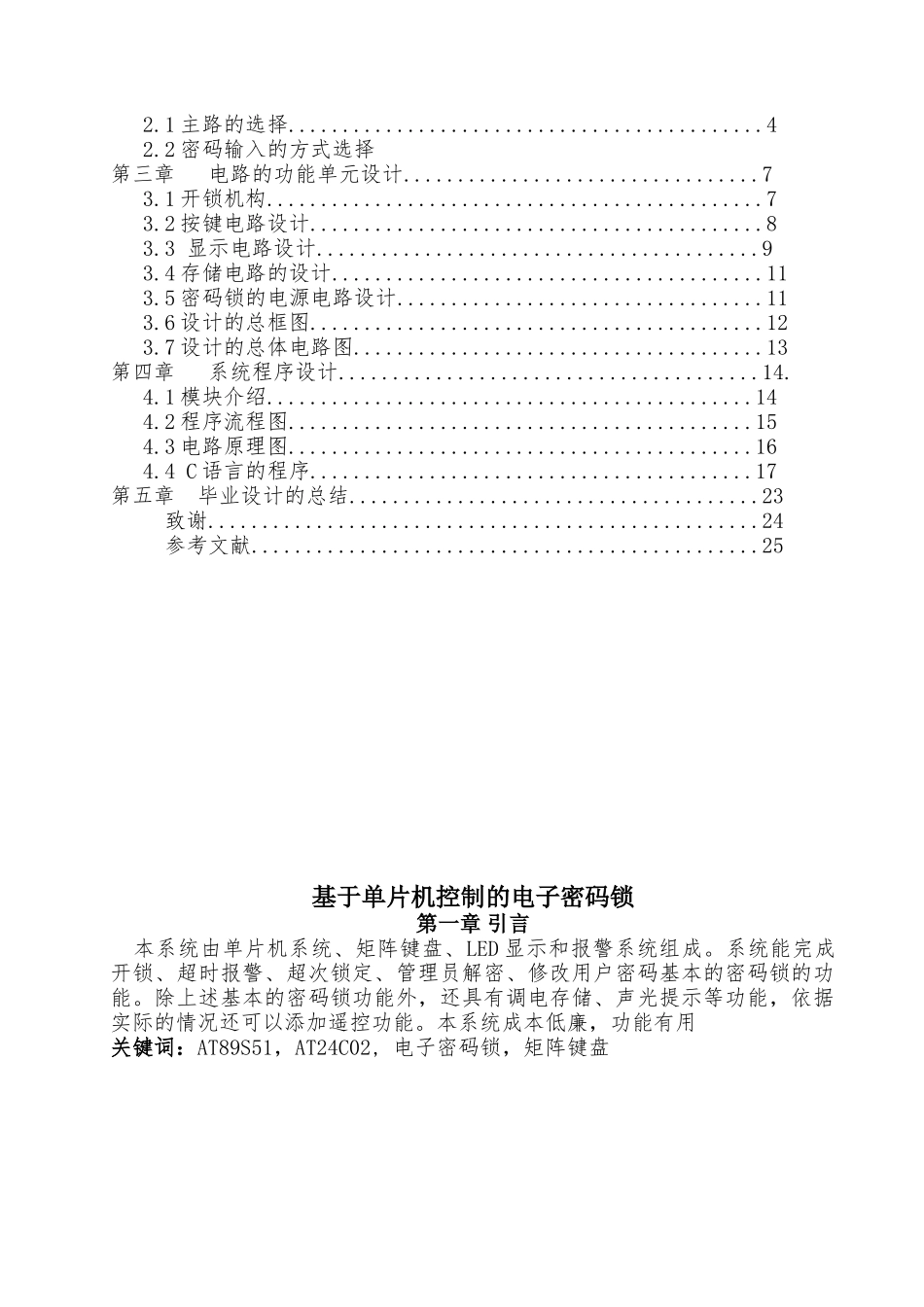

南 京 工 程 学 院毕 业 论 文继续教育学院 07 级 应用电子 专业题 目：单片机控制的电子密码锁电路学生姓名：时萌 指导老师: 曹媛媛 2025 年 9 月前言随着人们生活水平的提高，如何实现家庭防盗这一问题也变的尤为突出，传统的机械锁，由于结构简单安全性能低，无法满足人们的需求在科学技术不断进展的今日，电子密码锁作为防盗卫士的作用显得日益重要。本次设计创题目的是基于单片机的电子密码锁的设计，系统由 AT89551与低功耗 CMOS 型 EPROM AT24402 作为主控芯片与数据存储器单元结合外围的键盘输入， LCD 显示，报警，开锁，等电路模块它能完成以下功能： 正确输入密码的前提下，开锁；错误输入密码下，报警；密码可以根据用户需要更改。本密码锁具有设计方法合理，简单易行，成本低安全有用特点，具有一定的推广价值。关键词；电子密码锁，报警，液晶显示。目录摘要目录第一章 前言 ................................................2 1.1 课题背景 1.2 课题设计目标第二章 系统方案论证....................................... 4 2.1 主路的选择............................................4 2.2 密码输入的方式选择第三章 电路的功能单元设计.................................7 3.1 开锁机构..............................................7 3.2 按键电路设计..........................................8 3.3 显示电路设计.........................................9 3.4 存储电路的设计........................................11 3.5 密码锁的电源电路设计..................................11 3.6 设计的总框图..........................................12 3.7 设计的总体电路图......................................13第四章 系统程序设计.......................................14. 4.1 模块介绍.............................................14 4.2 程序流程图...........................................15 4.3 电路原理图...........................................16 4.4 C 语言的程序.........................................17第五章 毕业设计的总结......................................23 致谢...................................................24 参考文献...............................................25基于单片机控...
