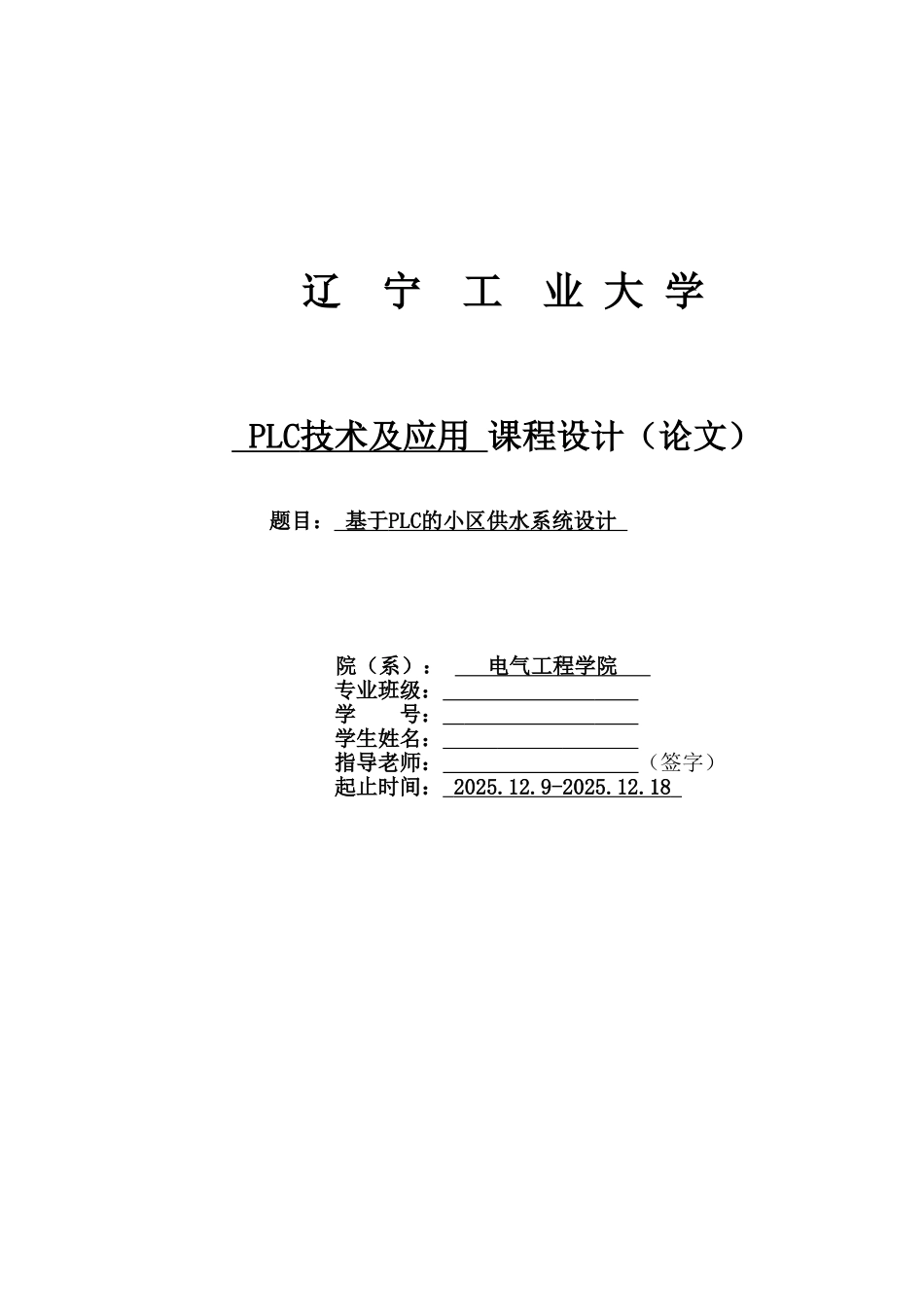

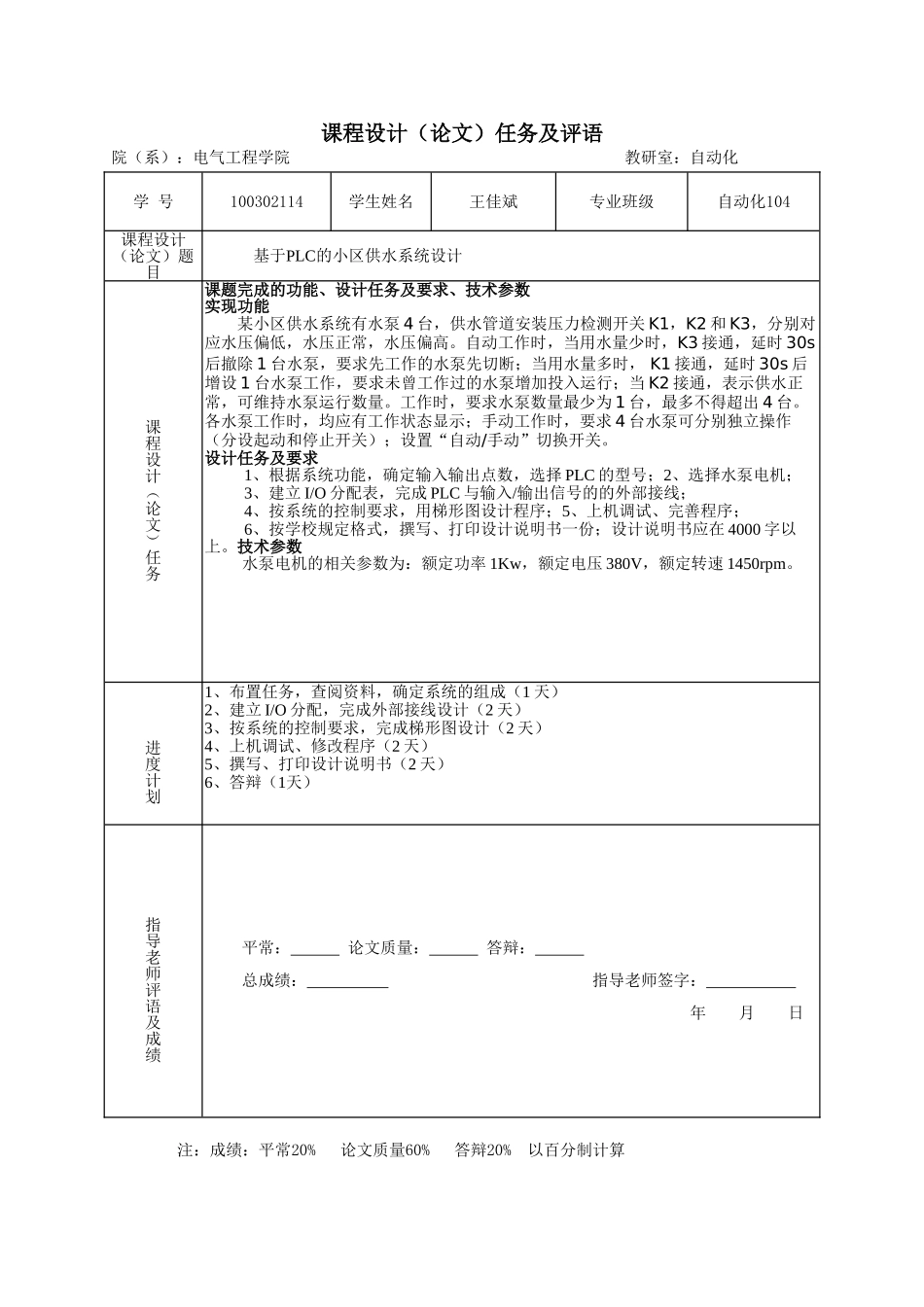

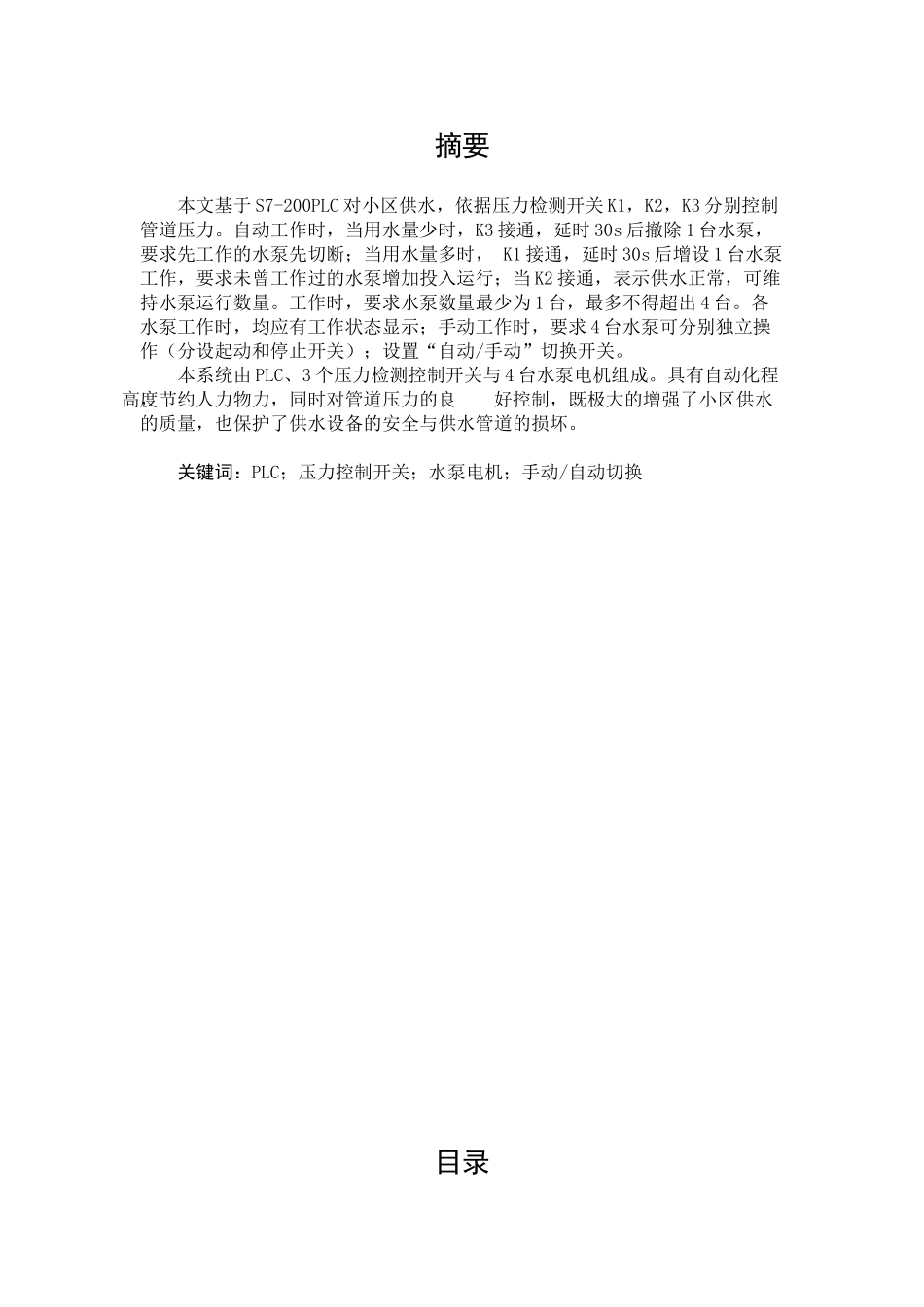

辽 宁 工 业 大 学 PLC 技术及应用 课程设计（论文）题目： 基于 PLC 的小区供水系统设计 院（系）： 电气工程学院 专业班级： 学 号： 学生姓名： 指导老师： （签字）起止时间： 2025.12.9-2025.12.18 课程设计（论文）任务及评语院（系）：电气工程学院 教研室：自动化 注：成绩：平常20% 论文质量60% 答辩20% 以百分制计算学 号100302114学生姓名王佳斌专业班级自动化104课程设计（论文）题目基于PLC的小区供水系统设计课程设计（论文）任务课题完成的功能、设计任务及要求、技术参数实现功能某小区供水系统有水泵 4 台，供水管道安装压力检测开关 K1，K2 和 K3，分别对应水压偏低，水压正常，水压偏高。自动工作时，当用水量少时，K3 接通，延时 30s后撤除 1 台水泵，要求先工作的水泵先切断；当用水量多时， K1 接通，延时 30s 后增设 1 台水泵工作，要求未曾工作过的水泵增加投入运行；当 K2 接通，表示供水正常，可维持水泵运行数量。工作时，要求水泵数量最少为 1 台，最多不得超出 4 台。各水泵工作时，均应有工作状态显示；手动工作时，要求 4 台水泵可分别独立操作（分设起动和停止开关）；设置“自动/手动”切换开关。设计任务及要求1、根据系统功能，确定输入输出点数，选择 PLC 的型号；2、选择水泵电机；3、建立 I/O 分配表，完成 PLC 与输入/输出信号的的外部接线；4、按系统的控制要求，用梯形图设计程序；5、上机调试、完善程序；6、按学校规定格式，撰写、打印设计说明书一份；设计说明书应在 4000 字以上。技术参数水泵电机的相关参数为：额定功率 1Kw，额定电压 380V，额定转速 1450rpm。进度计划1、布置任务，查阅资料，确定系统的组成（1 天）2、建立 I/O 分配，完成外部接线设计（2 天）3、按系统的控制要求，完成梯形图设计（2 天）4、上机调试、修改程序（2 天）5、撰写、打印设计说明书（2 天）6、答辩（1天）指导老师评语及成绩平常： 论文质量： 答辩： 总成绩： 指导老师签字： 年 月 日摘要本文基于 S7-200PLC 对小区供水，依据压力检测开关 K1，K2，K3 分别控制管道压力。自动工作时，当用水量少时，K3 接通，延时 30s 后撤除 1 台水泵，要求先工作的水泵先切断；当用水量多时， K1 接通，延时 30s 后增设 1 台水泵工作，要求未曾工作过的水泵增加投入运行；当 K2 接通，表示供水正常，可维持水泵运行数量。工作时...
