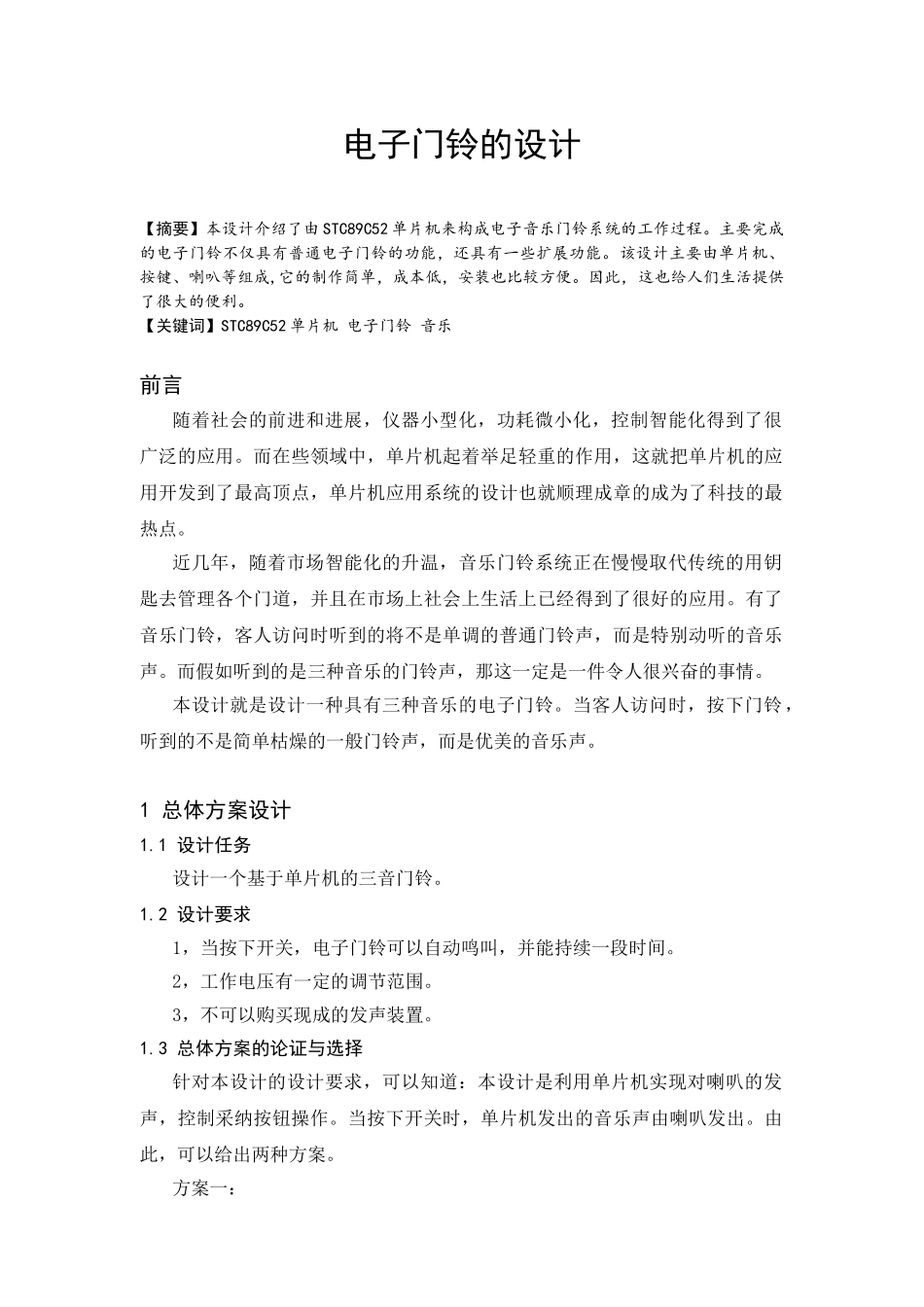

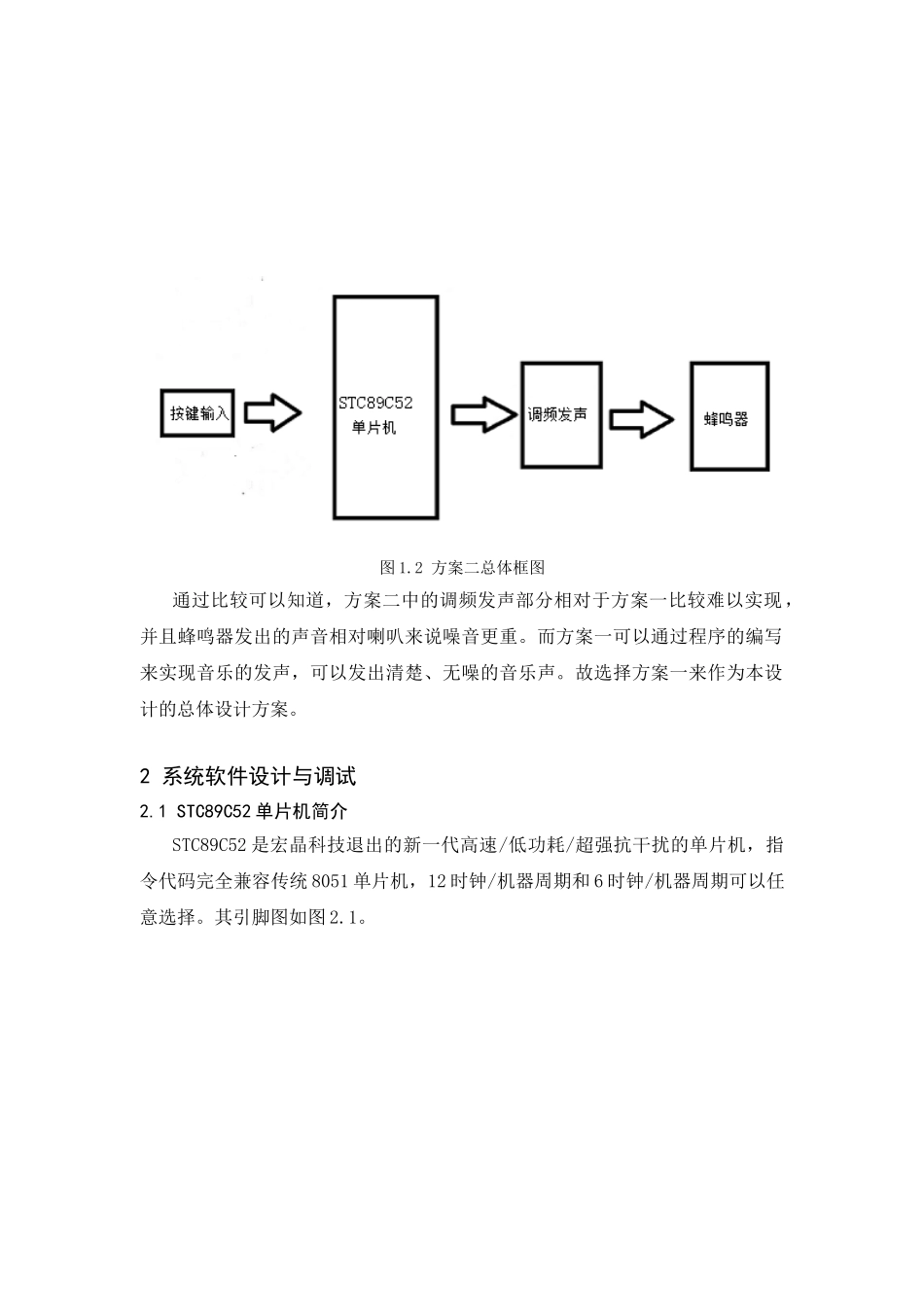

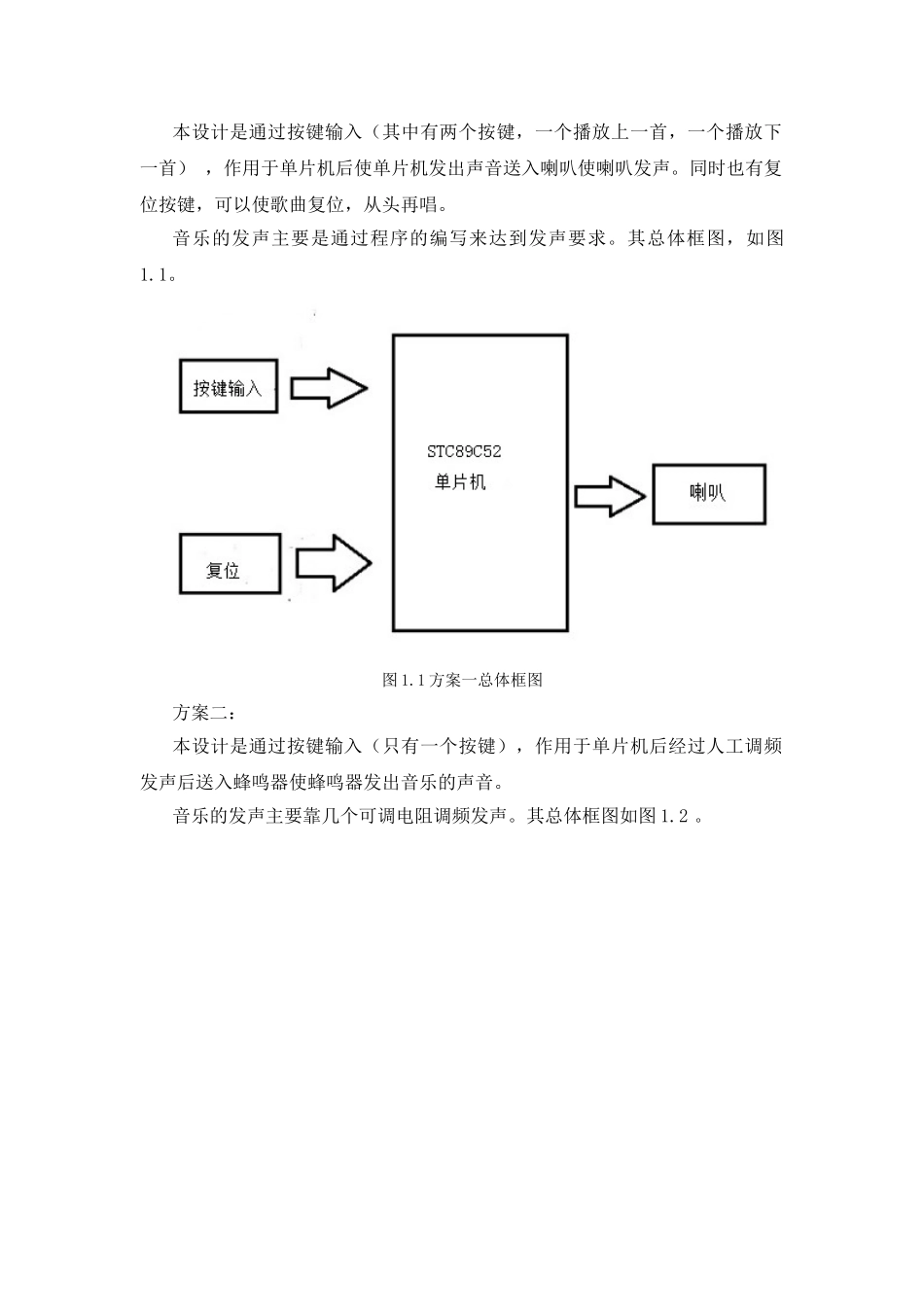

电子门铃的设计【摘要】本设计介绍了由 STC89C52 单片机来构成电子音乐门铃系统的工作过程。主要完成的电子门铃不仅具有普通电子门铃的功能，还具有一些扩展功能。该设计主要由单片机、按键、喇叭等组成,它的制作简单，成本低，安装也比较方便。因此，这也给人们生活提供了很大的便利。【关键词】STC89C52 单片机 电子门铃 音乐前言随着社会的前进和进展，仪器小型化，功耗微小化，控制智能化得到了很广泛的应用。而在些领域中，单片机起着举足轻重的作用，这就把单片机的应用开发到了最高顶点，单片机应用系统的设计也就顺理成章的成为了科技的最热点。近几年，随着市场智能化的升温，音乐门铃系统正在慢慢取代传统的用钥匙去管理各个门道，并且在市场上社会上生活上已经得到了很好的应用。有了音乐门铃，客人访问时听到的将不是单调的普通门铃声，而是特别动听的音乐声。而假如听到的是三种音乐的门铃声，那这一定是一件令人很兴奋的事情。本设计就是设计一种具有三种音乐的电子门铃。当客人访问时，按下门铃，听到的不是简单枯燥的一般门铃声，而是优美的音乐声。1 总体方案设计1.1 设计任务设计一个基于单片机的三音门铃。1.2 设计要求 1，当按下开关，电子门铃可以自动鸣叫，并能持续一段时间。2，工作电压有一定的调节范围。3，不可以购买现成的发声装置。1.3 总体方案的论证与选择针对本设计的设计要求，可以知道：本设计是利用单片机实现对喇叭的发声，控制采纳按钮操作。当按下开关时，单片机发出的音乐声由喇叭发出。由此，可以给出两种方案。方案一：本设计是通过按键输入（其中有两个按键，一个播放上一首，一个播放下一首） ，作用于单片机后使单片机发出声音送入喇叭使喇叭发声。同时也有复位按键，可以使歌曲复位，从头再唱。音乐的发声主要是通过程序的编写来达到发声要求。其总体框图，如图1.1。图 1.1 方案一总体框图 方案二：本设计是通过按键输入（只有一个按键），作用于单片机后经过人工调频发声后送入蜂鸣器使蜂鸣器发出音乐的声音。音乐的发声主要靠几个可调电阻调频发声。其总体框图如图 1.2 。 图 1.2 方案二总体框图通过比较可以知道，方案二中的调频发声部分相对于方案一比较难以实现，并且蜂鸣器发出的声音相对喇叭来说噪音更重。而方案一可以通过程序的编写来实现音乐的发声，可以发出清楚、无噪的音乐声。故选择方案一来作为本设计的总体设计方案。2 系统软件设计与调试2.1 STC89C52 单片机...
