安装造价员试题VIP专享

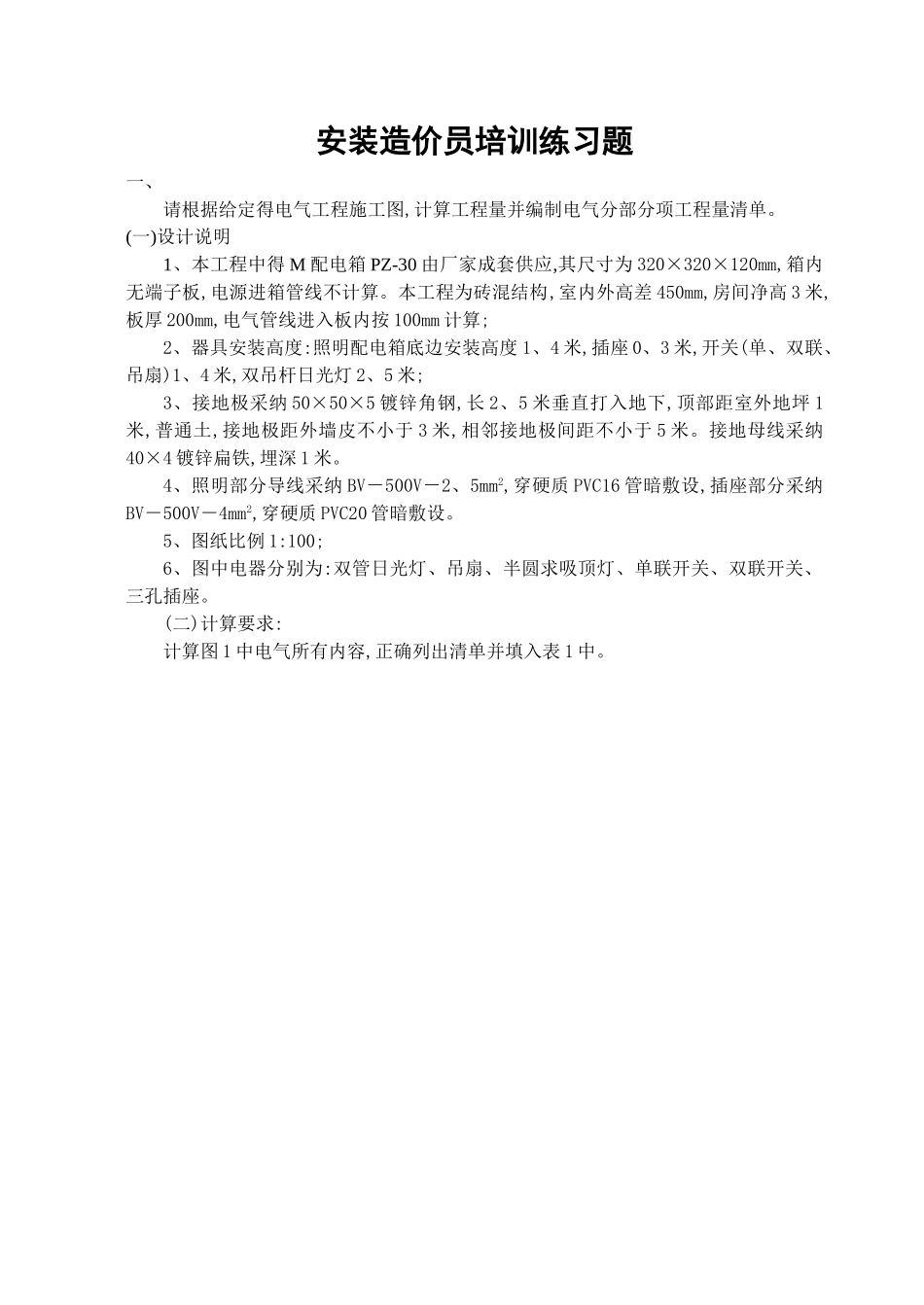

安装造价员培训练习题一、请根据给定得电气工程施工图,计算工程量并编制电气分部分项工程量清单。(一)设计说明1、本工程中得 M 配电箱 PZ-30 由厂家成套供应,其尺寸为 320×320×120mm,箱内无端子板,电源进箱管线不计算。本工程为砖混结构,室内外高差 450mm,房间净高 3 米,板厚 200mm,电气管线进入板内按 100mm 计算;2、器具安装高度:照明配电箱底边安装高度 1、4 米,插座 0、3 米,开关(单、双联、吊扇)1、4 米,双吊杆日光灯 2、5 米;3、接地极采纳 50×50×5 镀锌角钢,长 2、5 米垂直打入地下,顶部距室外地坪 1米,普通土,接地极距外墙皮不小于 3 米,相邻接地极间距不小于 5 米。接地母线采纳40×4 镀锌扁铁,埋深 1 米。4、照明部分导线采纳 BV－500V－2、5mm2,穿硬质 PVC16 管暗敷设,插座部分采纳BV－500V－4mm2,穿硬质 PVC20 管暗敷设。5、图纸比例 1:100;6、图中电器分别为:双管日光灯、吊扇、半圆求吸顶灯、单联开关、双联开关、三孔插座。(二)计算要求:计算图 1 中电气所有内容,正确列出清单并填入表 1 中。图 1 电气工程图表 1 分部分项工程量清单序号项目编码项目名称项目特征计 量 单位工程数量1双管日光灯二、请根据给定得给排水工程施工图,计算工程量并编制给排水分部分项工程量清单(图 2～6)。(一)设计说明1、图中标高与管长以 m 计,其余以 mm 计;图纸比例 1:100;2、给水管采纳 PP－R 塑料管热熔连接,给水管线采纳铜质阀门,规格同管径;排水管采纳 PVC－U 塑料管胶粘连接;本次考试给、排水管管件按含量计算;3、给排水管进户管计算至外墙皮以外 1、5 米处;板厚 200mm,墙厚为 240mm 砖墙;4、给水管穿内墙、板处设套管,套管采纳普通钢套管,套管长度:穿板套管高出地面 5cm,穿内墙套管按 300mm 计算;套管公称直径比给水管公称直径大二号;5、室内给水管安装完成并在隐蔽前做水压试验,试验压力 0、7Mpa,排水管做灌水试验;6、不考虑挖填土方内容;注:图中用水器具分别为带自闭冲洗阀蹲便器、普通式单联挂斗式小便器(无水箱)、铜质普通水龙头、铜质淋浴喷头、塑料地漏、塑料清扫口。(二)答题要求计算规定:排水管只计算 PL1,其余内容按图示计算全部工程量,正确列出清单并填入表 2 中。图 2 一层给排水平面图图 3 二层给排水平面图图 4 排水系统图 P1、P2图 5 排水系统图 P3图 6 给水系统图表 2 分部分项工程量清单序号项目编码项目名称项目特征计 量 单位工程...
