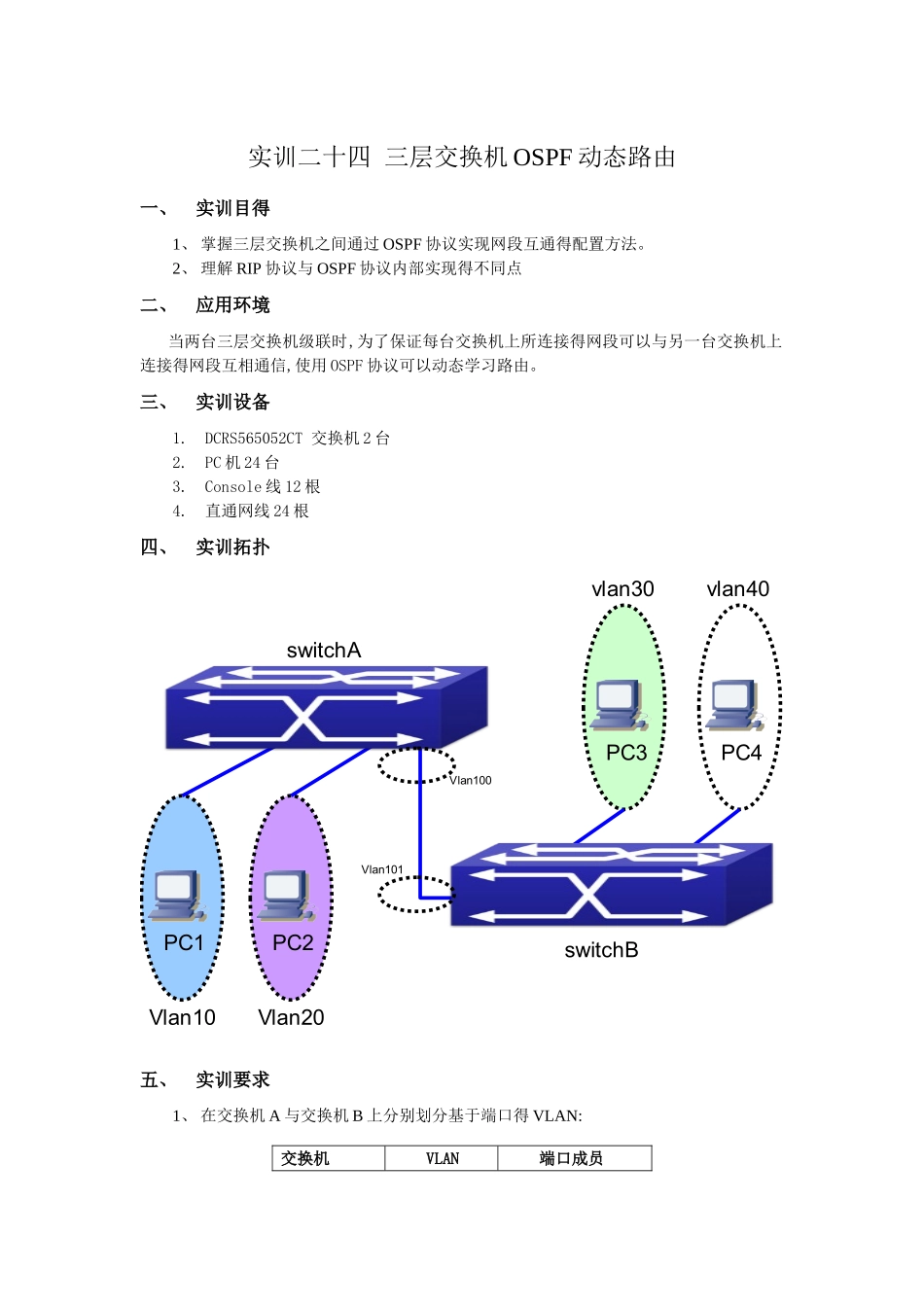

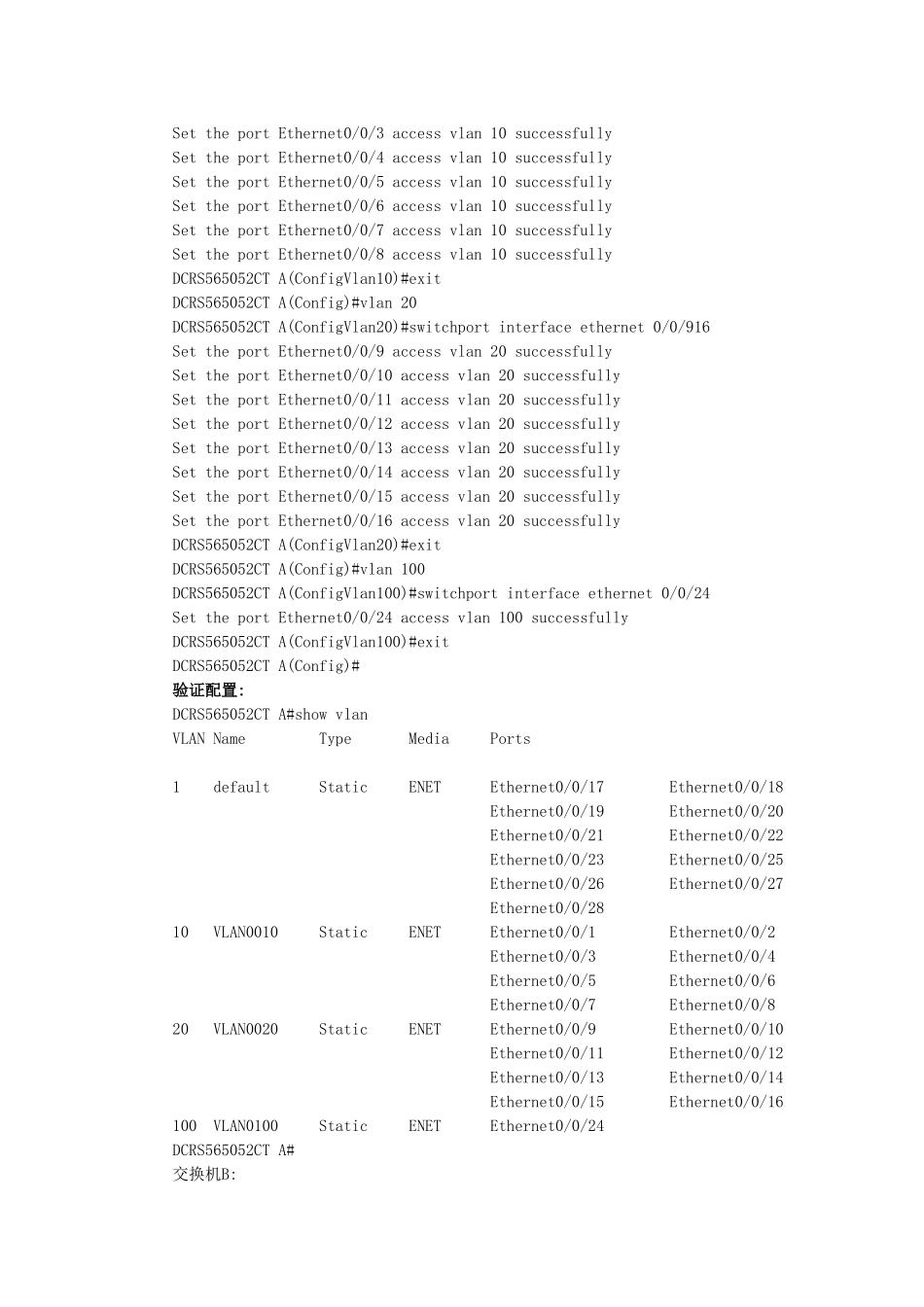

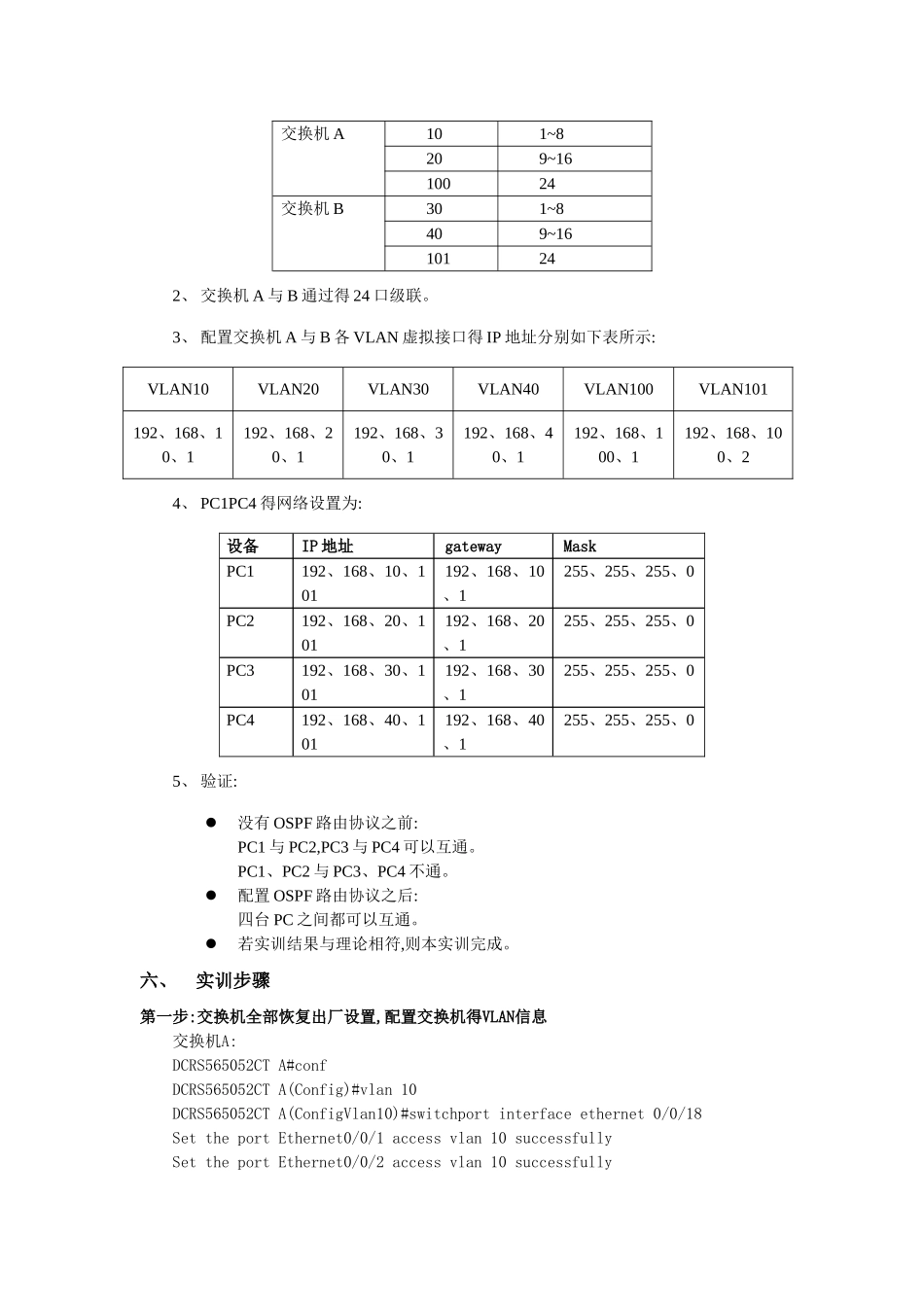

实训二十四 三层交换机 OSPF 动态路由一、实训目得1、 掌握三层交换机之间通过 OSPF 协议实现网段互通得配置方法。2、 理解 RIP 协议与 OSPF 协议内部实现得不同点二、应用环境当两台三层交换机级联时,为了保证每台交换机上所连接得网段可以与另一台交换机上连接得网段互相通信,使用 OSPF 协议可以动态学习路由。三、实训设备1.DCRS565052CT 交换机 2 台2.PC 机 24 台3.Console 线 12 根4.直通网线 24 根四、实训拓扑switchA switchB Vlan10PC1Vlan20PC2vlan40PC4vlan30PC3Vlan100Vlan101五、实训要求1、 在交换机 A 与交换机 B 上分别划分基于端口得 VLAN:交换机VLAN 端口成员 交换机 A101~8209~1610024交换机 B301~8409~16101242、 交换机 A 与 B 通过得 24 口级联。3、 配置交换机 A 与 B 各 VLAN 虚拟接口得 IP 地址分别如下表所示:VLAN10VLAN20VLAN30VLAN40VLAN100VLAN101192、168、10、1192、168、20、1192、168、30、1192、168、40、1192、168、100、1192、168、100、24、 PC1PC4 得网络设置为:设备IP 地址gatewayMaskPC1 192、168、10、101192、168、10、1255、255、255、0 PC2 192、168、20、101 192、168、20、1255、255、255、0 PC3 192、168、30、101192、168、30、1255、255、255、0 PC4 192、168、40、101 192、168、40、1255、255、255、0 5、 验证:没有 OSPF 路由协议之前:PC1 与 PC2,PC3 与 PC4 可以互通。PC1、PC2 与 PC3、PC4 不通。配置 OSPF 路由协议之后:四台 PC 之间都可以互通。若实训结果与理论相符,则本实训完成。六、实训步骤第一步:交换机全部恢复出厂设置,配置交换机得VLAN信息交换机A:DCRS565052CT A#confDCRS565052CT A(Config)#vlan 10DCRS565052CT A(ConfigVlan10)#switchport interface ethernet 0/0/18Set the port Ethernet0/0/1 access vlan 10 successfullySet the port Ethernet0/0/2 access vlan 10 successfullySet the port Ethernet0/0/3 access vlan 10 successfullySet the port Ethernet0/0/4 access vlan 10 successfullySet the port Ethernet0/0/5 access vlan 10 successfullySet the port Ethernet0/0/6 access vlan 10 successfullySet the port Ethernet0/0/7 access vlan 10 successfullySet the port Ethernet0/0/8 access vlan 1...
