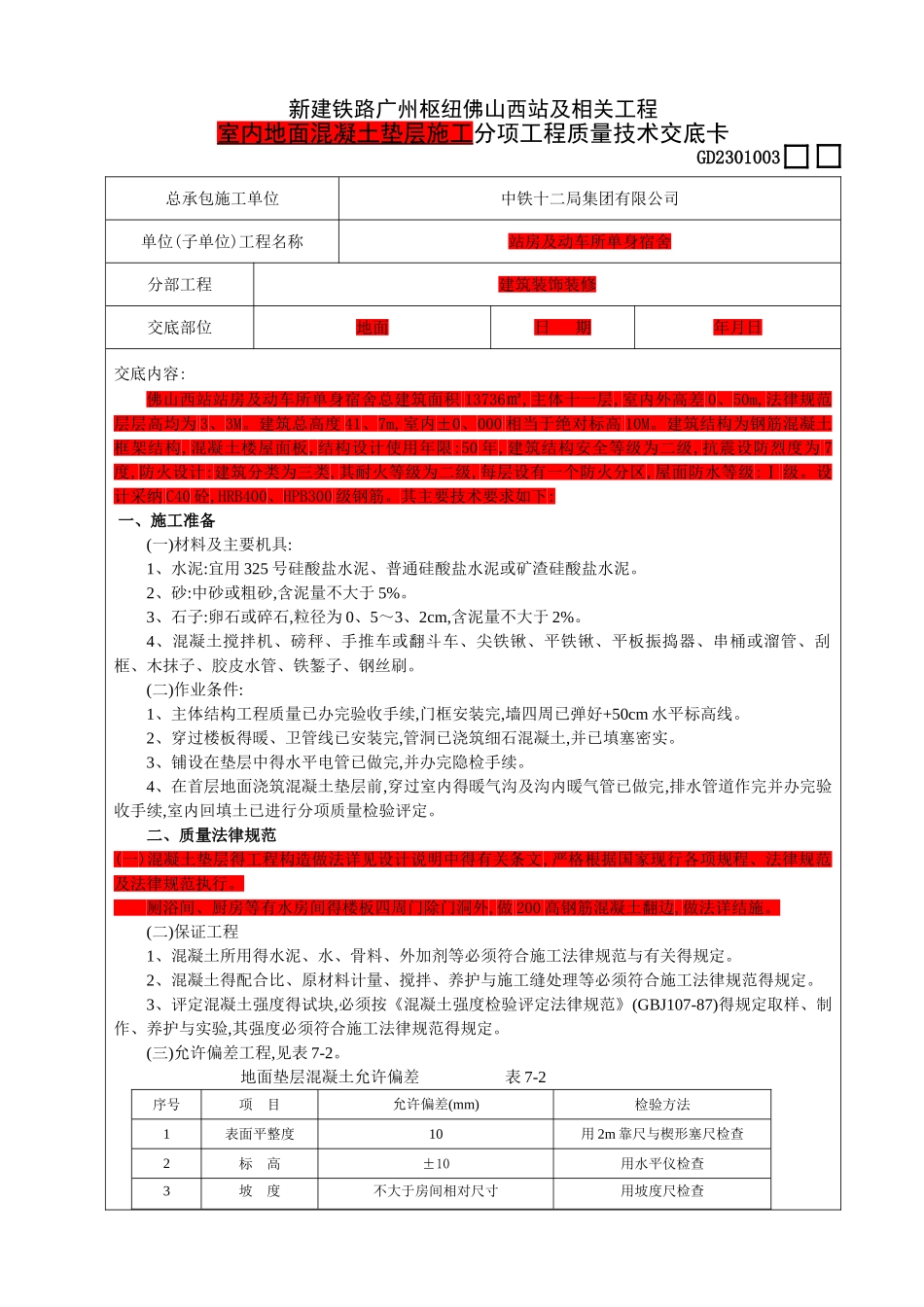

新建铁路广州枢纽佛山西站及相关工程室内地面混凝土垫层施工分项工程质量技术交底卡GD2301003总承包施工单位中铁十二局集团有限公司单位(子单位)工程名称站房及动车所单身宿舍分部工程建筑装饰装修交底部位地面日 期年月日交底内容:佛山西站站房及动车所单身宿舍总建筑面积 13736㎡,主体十一层,室内外高差 0、50m,法律规范层层高均为 3、3M。建筑总高度 41、7m,室内±0、000 相当于绝对标高 10M。建筑结构为钢筋混凝土框架结构,混凝土楼屋面板,结构设计使用年限:50 年,建筑结构安全等级为二级,抗震设防烈度为 7度,防火设计:建筑分类为三类,其耐火等级为二级,每层设有一个防火分区,屋面防水等级:Ⅰ 级。设计采纳 C40 砼,HRB400、HPB300 级钢筋。其主要技术要求如下: 一、施工准备(一)材料及主要机具:1、水泥:宜用 325 号硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥。2、砂:中砂或粗砂,含泥量不大于 5%。3、石子:卵石或碎石,粒径为 0、5～3、2cm,含泥量不大于 2%。4、混凝土搅拌机、磅秤、手推车或翻斗车、尖铁锹、平铁锹、平板振捣器、串桶或溜管、刮框、木抹子、胶皮水管、铁錾子、钢丝刷。(二)作业条件:1、主体结构工程质量已办完验收手续,门框安装完,墙四周已弹好+50cm 水平标高线。2、穿过楼板得暖、卫管线已安装完,管洞已浇筑细石混凝土,并已填塞密实。3、铺设在垫层中得水平电管已做完,并办完隐检手续。4、在首层地面浇筑混凝土垫层前,穿过室内得暖气沟及沟内暖气管已做完,排水管道作完并办完验收手续,室内回填土已进行分项质量检验评定。二、质量法律规范(一)混凝土垫层得工程构造做法详见设计说明中得有关条文,严格根据国家现行各项规程、法律规范及法律规范执行。 厕浴间、厨房等有水房间得楼板四周门除门洞外,做 200 高钢筋混凝土翻边,做法详结施。(二)保证工程1、混凝土所用得水泥、水、骨料、外加剂等必须符合施工法律规范与有关得规定。2、混凝土得配合比、原材料计量、搅拌、养护与施工缝处理等必须符合施工法律规范得规定。3、评定混凝土强度得试块,必须按《混凝土强度检验评定法律规范》(GBJ107-87)得规定取样、制作、养护与实验,其强度必须符合施工法律规范得规定。(三)允许偏差工程,见表 7-2。 地面垫层混凝土允许偏差表 7-2序号项 目允许偏差(mm)检验方法1表面平整度10用 2m 靠尺与楔形塞尺检查2标 高±10用水平仪检查3坡 度不大于房间相对尺寸用坡度尺检查得 2/1000,且不大于 304厚 度个别...
