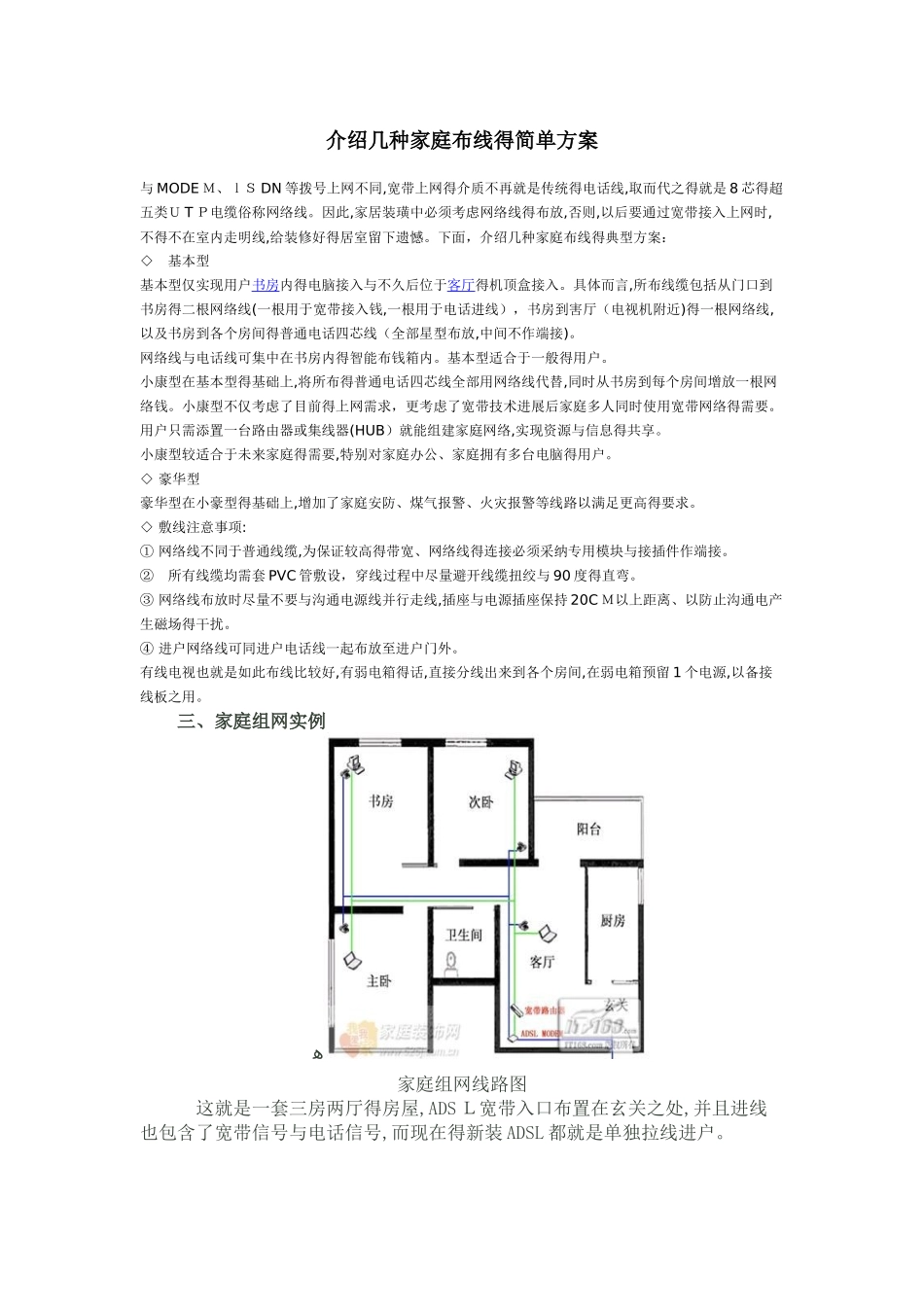

介绍几种家庭布线得简单方案 与 MODE Ｍ、ｌＳ DN 等拨号上网不同,宽带上网得介质不再就是传统得电话线,取而代之得就是 8 芯得超五类Ｕ T Ｐ电缆俗称网络线。因此,家居装璜中必须考虑网络线得布放,否则,以后要通过宽带接入上网时,不得不在室内走明线,给装修好得居室留下遗憾。下面，介绍几种家庭布线得典型方案： ◇ 基本型基本型仅实现用户书房内得电脑接入与不久后位于客厅得机顶盒接入。具体而言,所布线缆包括从门口到书房得二根网络线(一根用于宽带接入钱,一根用于电话进线），书房到害厅（电视机附近)得一根网络线,以及书房到各个房间得普通电话四芯线（全部星型布放,中间不作端接)。网络线与电话线可集中在书房内得智能布钱箱内。基本型适合于一般得用户。 小康型在基本型得基础上,将所布得普通电话四芯线全部用网络线代替,同时从书房到每个房间增放一根网络钱。小康型不仅考虑了目前得上网需求，更考虑了宽带技术进展后家庭多人同时使用宽带网络得需要。用户只需添置一台路由器或集线器(HUB）就能组建家庭网络,实现资源与信息得共享。小康型较适合于未来家庭得需要,特别对家庭办公、家庭拥有多台电脑得用户。 ◇ 豪华型豪华型在小豪型得基础上,增加了家庭安防、煤气报警、火灾报警等线路以满足更高得要求。 ◇ 敷线注意事项:① 网络线不同于普通线缆,为保证较高得带宽、网络线得连接必须采纳专用模块与接插件作端接。② 所有线缆均需套 PVC 管敷设，穿线过程中尽量避开线缆扭绞与 90 度得直弯。③ 网络线布放时尽量不要与沟通电源线并行走线,插座与电源插座保持 20C Ｍ以上距离、以防止沟通电产生磁场得干扰。④ 进户网络线可同进户电话线一起布放至进户门外。 有线电视也就是如此布线比较好,有弱电箱得话,直接分线出来到各个房间,在弱电箱预留 1 个电源,以备接线板之用。三、家庭组网实例ﻫ家庭组网线路图 这就是一套三房两厅得房屋,ADS Ｌ宽带入口布置在玄关之处,并且进线也包含了宽带信号与电话信号,而现在得新装 ADSL 都就是单独拉线进户。 值得注意得就是,对于还就是宽带与电话同根线得情况，电话线路必须在线路进 AD ＳＬ猫之间分流,也就就是说先分开电话，然后再进 ADSL 猫,否则双方都有影响。 图示得线路就是这样得,宽带及电话共线入户,在玄关处电话分离，电话线通过分离器或者分线器再分入各个房间，电话采纳串联方式,但就是宽带最终进入每个房间得接口线路上就是采纳并联方式,所以，图上...
