导地线展放作业指导书

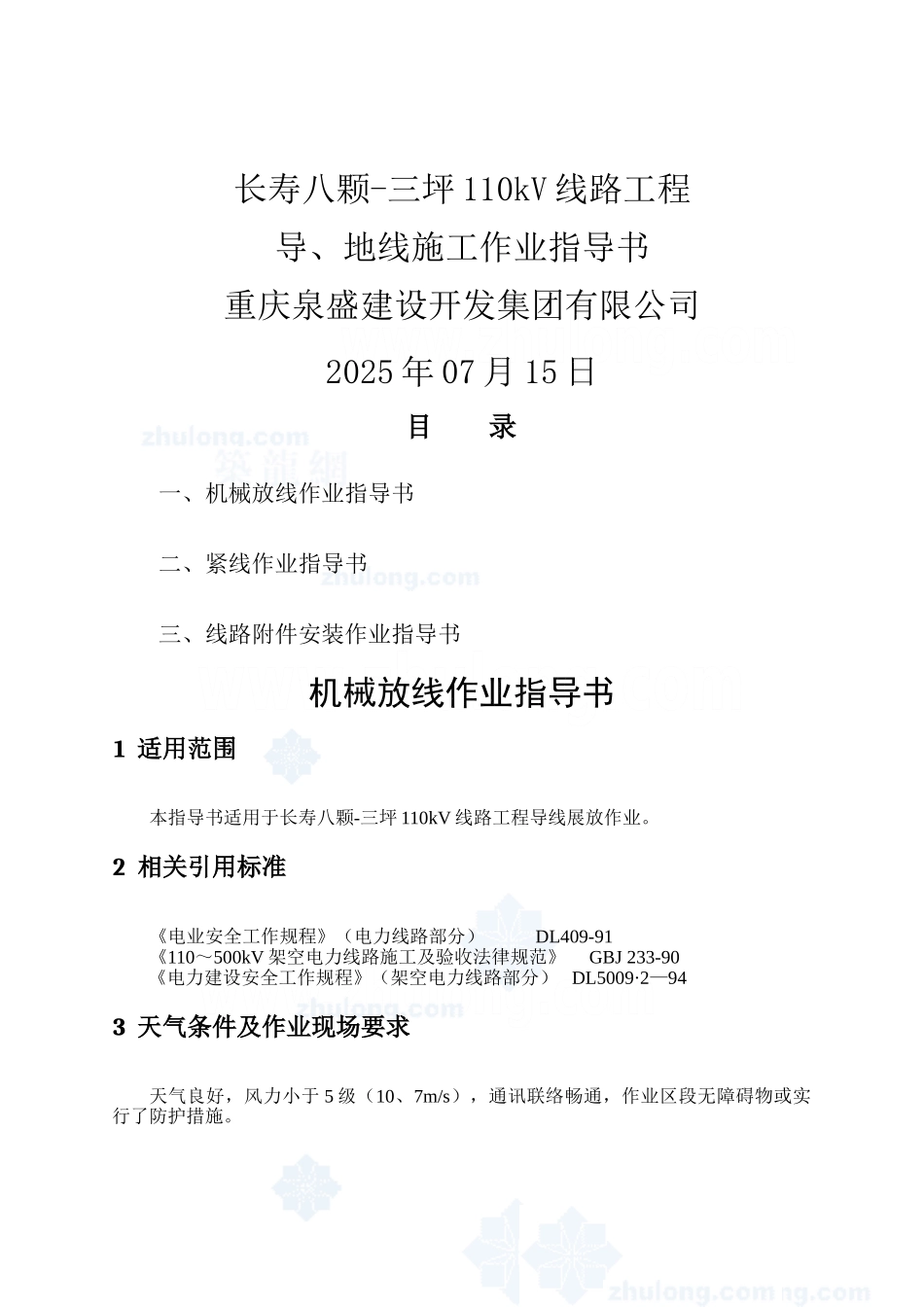

长寿八颗-三坪 110kV 线路工程导、地线施工作业指导书重庆泉盛建设开发集团有限公司2025 年 07 月 15 日目 录一、机械放线作业指导书二、紧线作业指导书三、线路附件安装作业指导书机械放线作业指导书1 适用范围本指导书适用于长寿八颗-三坪 110kV 线路工程导线展放作业。2 相关引用标准《电业安全工作规程》（电力线路部分） DL409-91 《110～500kV 架空电力线路施工及验收法律规范》 GBJ 233-90《电力建设安全工作规程》（架空电力线路部分） DL5009·2—943 天气条件及作业现场要求天气良好，风力小于 5 级（10、7m/s），通讯联络畅通，作业区段无障碍物或实行了防护措施。4 作业人员工作负责人 1 人，工作班成员 20 人，要求了解电力生产得基本过程以及电力设备得原理及结构，熟悉相关安装技能，掌握现行得《电业安全工作规程》与工作现场得有关安全规定。5 主要设备及工器具参见附录 A6 作业程序及质量要求序号作 业 程 序质 量 要 求1接受工作任务。工作负责人清楚工作任务并熟知作业方法。作业人员必须对作业任务及存在得危险点做到心中有数。2工器具准备：根据附录 A 所列工具与材料名称及数量进行准备。各工器具连接组合就是否合适。必须保证所用得工器具在定期试验周期内，不得超期使用。登高工具试验周期：半年一次。起重工具试验周期：每年一次。登高、起重工具外表检查周期：每月一次。3准备工作：（1）调查与分工：展放负责人应会同各组长对沿线情况进行周密得调查与分工。（2）放线滑车得悬挂：在直线杆塔绝缘子串得金具上悬挂放线滑轮。（3）在耐张杆塔得横担上悬挂放线滑车。（4）布置牵引场与张力场。（5）搭设跨越架。（6）准备好通讯联络工具，布置通讯联系。（7）沿线障碍已消除，跨越线路得停电联系工作。（1）安全用具：大小合适，锁扣自如。（2）导线放线滑轮必须使用铝滑轮、地线放线滑轮使用铁滑轮。（3）跨越架长度 L=（D+3)/sinθ,跨越架与被跨越物得最小安全距离必须满足规定要求（4）布线时导地线长度应留一定得裕度，平地 2%，山区 3%，高山 5%（5）在跨越电力线路搭设跨越架时，必须采纳坚实可靠得杉木杆或竹杆。在其她跨越处，可采纳钢管脚手架。(6)直线杆塔一般每相导线挂 1 个 5 轮滑车，当有下列情况必须改为挂双滑车：1）垂直于滑车轴方向得荷重超过了滑车得承载能力。2）压接管或压接管得保护钢甲过滑车时可能造成压接管弯曲得。3）包络角超过30 度，可能造...
