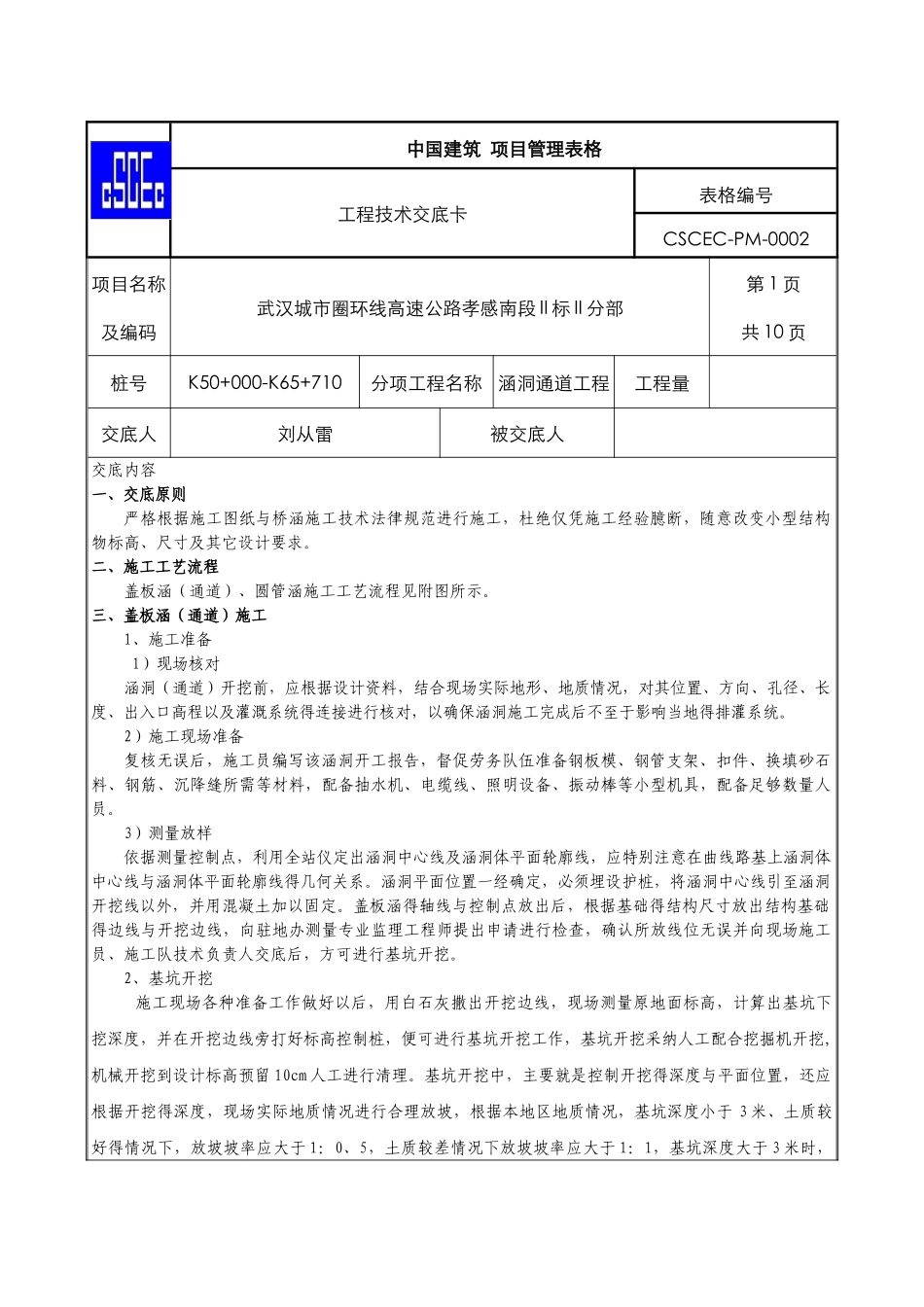

中国建筑 项目管理表格工程技术交底卡表格编号CSCEC-PM-0002项目名称及编码武汉城市圈环线高速公路孝感南段 II 标 II 分部第 1 页共 10 页桩号K50+000-K65+710分项工程名称涵洞通道工程工程量交底人刘从雷被交底人交底内容一、交底原则严格根据施工图纸与桥涵施工技术法律规范进行施工，杜绝仅凭施工经验臆断，随意改变小型结构物标高、尺寸及其它设计要求。二、施工工艺流程盖板涵（通道）、圆管涵施工工艺流程见附图所示。三、盖板涵（通道）施工1、施工准备1）现场核对涵洞（通道）开挖前，应根据设计资料，结合现场实际地形、地质情况，对其位置、方向、孔径、长度、出入口高程以及灌溉系统得连接进行核对，以确保涵洞施工完成后不至于影响当地得排灌系统。2）施工现场准备复核无误后，施工员编写该涵洞开工报告，督促劳务队伍准备钢板模、钢管支架、扣件、换填砂石料、钢筋、沉降缝所需等材料，配备抽水机、电缆线、照明设备、振动棒等小型机具，配备足够数量人员。3）测量放样依据测量控制点，利用全站仪定出涵洞中心线及涵洞体平面轮廓线，应特别注意在曲线路基上涵洞体中心线与涵洞体平面轮廓线得几何关系。涵洞平面位置一经确定，必须埋设护桩，将涵洞中心线引至涵洞开挖线以外，并用混凝土加以固定。盖板涵得轴线与控制点放出后，根据基础得结构尺寸放出结构基础得边线与开挖边线，向驻地办测量专业监理工程师提出申请进行检查，确认所放线位无误并向现场施工员、施工队技术负责人交底后，方可进行基坑开挖。2、基坑开挖施工现场各种准备工作做好以后，用白石灰撒出开挖边线，现场测量原地面标高，计算出基坑下挖深度，并在开挖边线旁打好标高控制桩，便可进行基坑开挖工作，基坑开挖采纳人工配合挖掘机开挖,机械开挖到设计标高预留 10cm 人工进行清理。基坑开挖中，主要就是控制开挖得深度与平面位置，还应根据开挖得深度，现场实际地质情况进行合理放坡，根据本地区地质情况，基坑深度小于 3 米、土质较好得情况下，放坡坡率应大于 1：0、5，土质较差情况下放坡坡率应大于 1：1，基坑深度大于 3 米时，应向总工程师汇报，由总工程师针对现场实际情况进行基坑防护方案设计，基坑开挖尺寸以涵洞净尺寸每边加 0、5～0、8 米为宜，便于施工人员操作。基坑开挖完成后，在基坑四周用人工开挖集水沟，在涵洞一端开挖集水井，用水泵时时抽水，避开地下水及雨水对基底浸泡。基坑开挖得同时，应将涵端进出口与基坑一起进行围...
