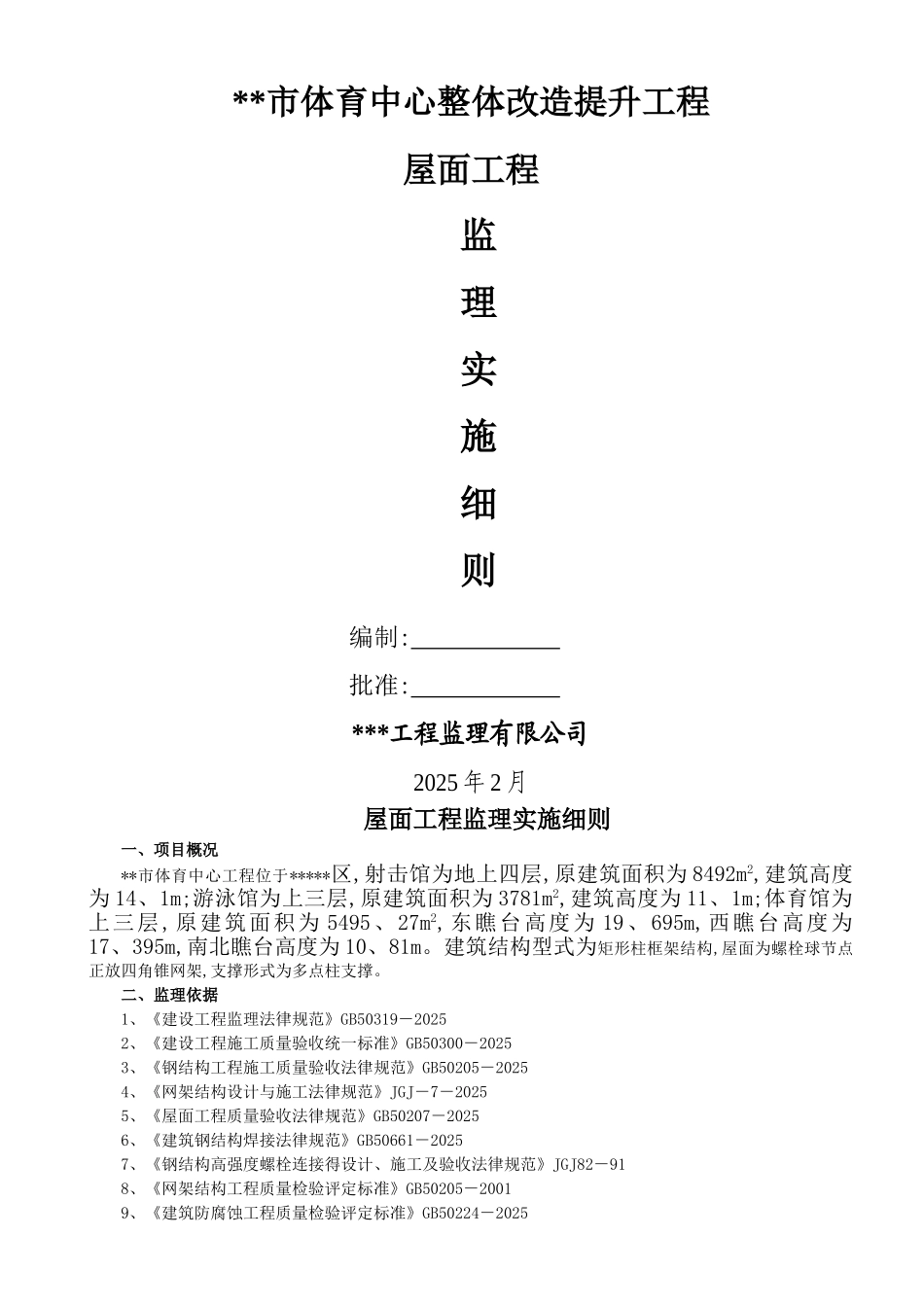

**市体育中心整体改造提升工程屋面工程监理实施细则 编制: 批准: ***工程监理有限公司2025 年 2 月屋面工程监理实施细则一、项目概况**市体育中心工程位于*****区,射击馆为地上四层,原建筑面积为 8492m2,建筑高度为 14、1m;游泳馆为上三层,原建筑面积为 3781m2,建筑高度为 11、1m;体育馆为上三层,原建筑面积为 5495、27m2,东瞧台高度为 19、695m,西瞧台高度为17、395m,南北瞧台高度为 10、81m。建筑结构型式为矩形柱框架结构,屋面为螺栓球节点正放四角锥网架,支撑形式为多点柱支撑。二、监理依据1、《建设工程监理法律规范》GB50319－20252、《建设工程施工质量验收统一标准》GB50300－20253、《钢结构工程施工质量验收法律规范》GB50205－20254、《网架结构设计与施工法律规范》JGJ－7－20255、《屋面工程质量验收法律规范》GB50207－20256、《建筑钢结构焊接法律规范》GB50661－20257、《钢结构高强度螺栓连接得设计、施工及验收法律规范》JGJ82－918、《网架结构工程质量检验评定标准》GB50205－20019、《建筑防腐蚀工程质量检验评定标准》GB50224－202510、《建筑防腐蚀工程施工及验收规程》GB50212－2025三、质量控制网架工程质量控制目标就是确保工程质量达到施工合同约定得合格标准。(一)、施工前得质量控制1、施工单位提供单位资质及项目管理人员资格证书、岗位证书,编制网架施工组织设计,施工组织设计要具有针对性与可操作性。2、所有进场焊接球、螺栓球、杆件、高强螺栓等均应有出厂合格证及检验记录 检查所有进场网架零部件产品得合格证与试验报告; 所有进场钢材材质必须符合设计要求,检查出厂合格证,质量证明书、试验报告。3、电焊工等特别工种得上岗证,现场得钢管焊接应由四级以上技工进行,并经过焊接球节点与钢管连接得全位置焊接工艺考核合格后方可参加施工。4、网架工程得制作、安装应符合《网架结构工程质量检验评定标准》GB50205－2001 得标准。网架结构得制作、拼装与安装得每个工序均应进行检查验收,未经检查验收,不得进行下道工序。5、未经允许,任何人不得随意改变设计。(二)、施工过程中得质量控制与检查1、制作与安装① 螺栓球节点a、螺栓球严禁有过烧、裂纹及隐患;每种规格抽查 5%,且不少于 5 只,一旦发现裂纹则应逐个检查;用 10 倍放大镜目测或用磁粉探伤;b、螺纹尺寸必须符合国标《普通螺纹基本尺寸》GB/T196—2025 粗牙螺纹得规定,螺纹公差必须符合国标《普通螺纹公差与配合》GB197—81 中 6H...
