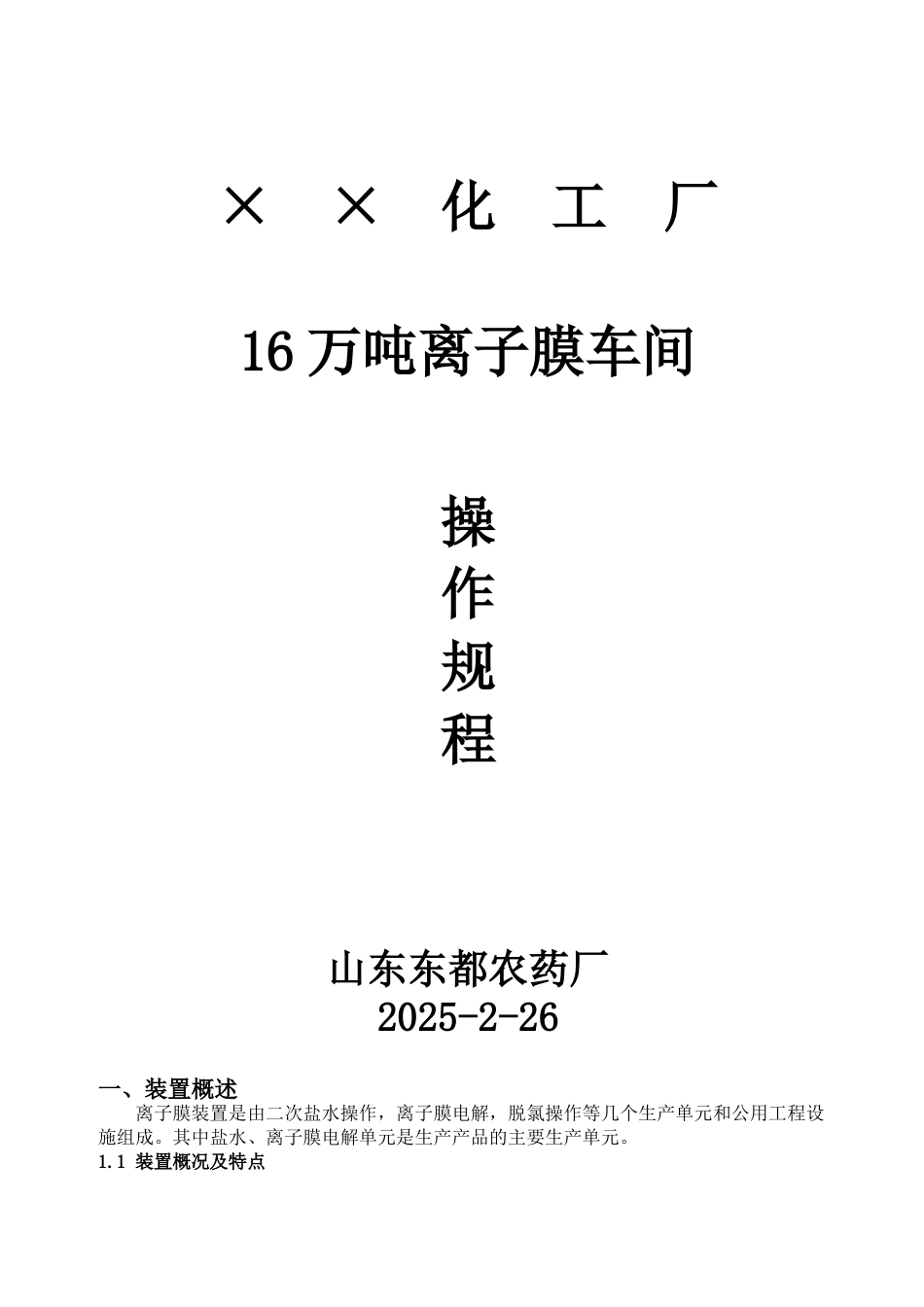

× × 化 工 厂16 万吨离子膜车间操作规程山东东都农药厂2025-2-26一、装置概述离子膜装置是由二次盐水操作，离子膜电解，脱氯操作等几个生产单元和公用工程设施组成。其中盐水、离子膜电解单元是生产产品的主要生产单元。1.1 装置概况及特点1.1.1 装置概况1、装置概况见下表设备总台数 105 台，具体类别见下表(设备一览表见附件)设备组成类别2、装置组成本装置由以下几个部分组成：① 离子膜电解系统；② 二次盐水精制系统；3、主要产品及副产品本装置产品为纯度≥32%的烧碱（NaOH）；装置副产物氢气（H2）、氯气（Cl2）可用作盐酸主要成分氯化氢的合成，并用于己二酸和环氧氯丙烷的合成以提高经济价值。1.1.2 装置特点本装置具有如下的工艺特点：采纳日本旭化成株式会社离子膜法自然循环电解制碱工艺，不同浓度烧碱（NaOH）制备反应采纳三段反应逐级提高烧碱的浓度，提高了收率，降低了能耗。1.2 原材料规格及产品性质1.2.1 原材料性质及要求本装置所用的两大化工原料分别是纯水、氯化钠，原材料的规格要求如下：一次盐水温度浓度PH值Ca2+Mg2+NaCLO3游离氯指标≥52℃305±5g/L10-11≤10PPm≤3g/LSO4≤5g/L二次精制盐水名称指标温度60±5℃ 浓度305±5g/L PH 10-11Ca2+Mg2+≤20ppbFe≤0.2PPbAl≤0.2ppbI≤0.1ppmBa≤0.1ppmSr≤0.1ppmSi≤2.3ppmNi≤10ppb类别反应器储槽（罐）塔冷换设备筒过滤器分配盘油压机机泵起重机吸收捕集器数量1015361812012821淡盐水浓度pH指标205±7g/ L2-4纯水导电率SiO2 Fe指标≤5us/cm≤0.1PPM≤03.PPM1.2.2 产品及废水、废渣规格产品规格烧碱 NaOH浓度NaCl NaClO3Fe2O3指标32±0.5%≤40PPM≤10PPM≤20PPM氢气纯度含氧总管压力指标99%≤0.03%44KPa氯气名称指标氯气纯度≥98.5%含氧≤0.6%VOL单槽氯气纯度≥98.5%含氧≤1.5%含氢≤0.5%单槽碱液浓度（NaOH）30±1%WT电槽槽温<90℃副产品规格盐酸浓度Ca2+Mg2+Fe游离氯指标31%≤0.5PPM≤03.PPM≤5PPM外排废水规格废水PH值＞6温度≤50℃COD≤0.25SS≤0.05二、车间安全检修规程装置检修的安全规定1)严格执行公司关于装置停工检修安全管理标准。凡进入施工现场的所有人员，必须按规定穿带好劳保用品，不戴安全帽者不准进入施工现场。2)施工人员要严格遵守和执行施工纪律和劳动纪律，一切服从检修指挥部的统一指挥。3)装置设备进行检修之前必须办理各种必要的安全作业票，且必须有专人监护不得擅自离岗，保证施工人员的人身安全。4)进入塔、罐及容器施工作...
