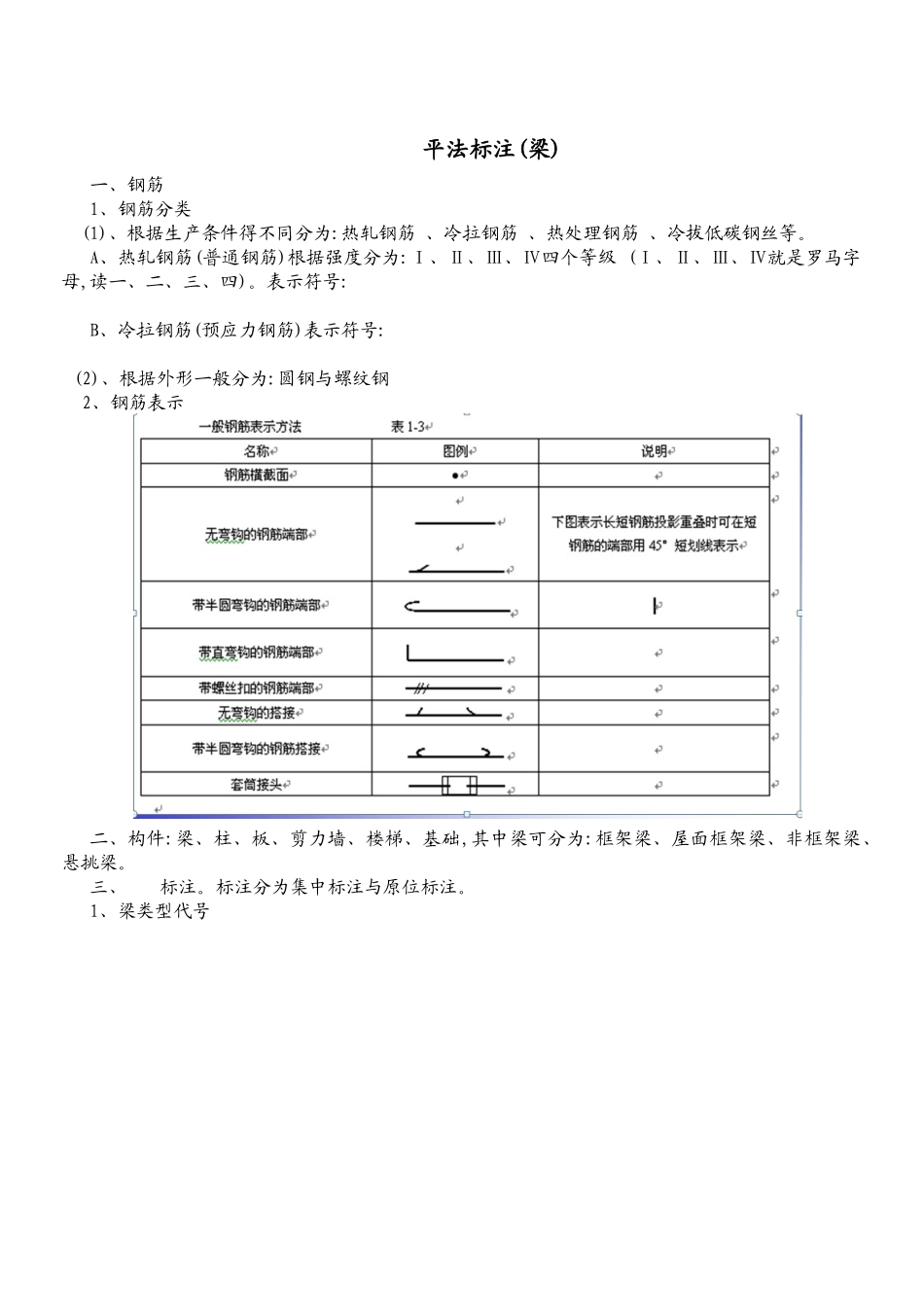

平法标注(梁) 一、钢筋1、钢筋分类(1)、根据生产条件得不同分为:热轧钢筋 、冷拉钢筋 、热处理钢筋 、冷拔低碳钢丝等
A、热轧钢筋(普通钢筋)根据强度分为:Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级 (Ⅰ、Ⅱ、Ⅲ、Ⅳ就是罗马字母,读一、二、三、四)
表示符号:B、冷拉钢筋(预应力钢筋)表示符号:(2)、根据外形一般分为:圆钢与螺纹钢2、钢筋表示二、构件:梁、柱、板、剪力墙、楼梯、基础,其中梁可分为:框架梁、屋面框架梁、非框架梁、悬挑梁
标注分为集中标注与原位标注

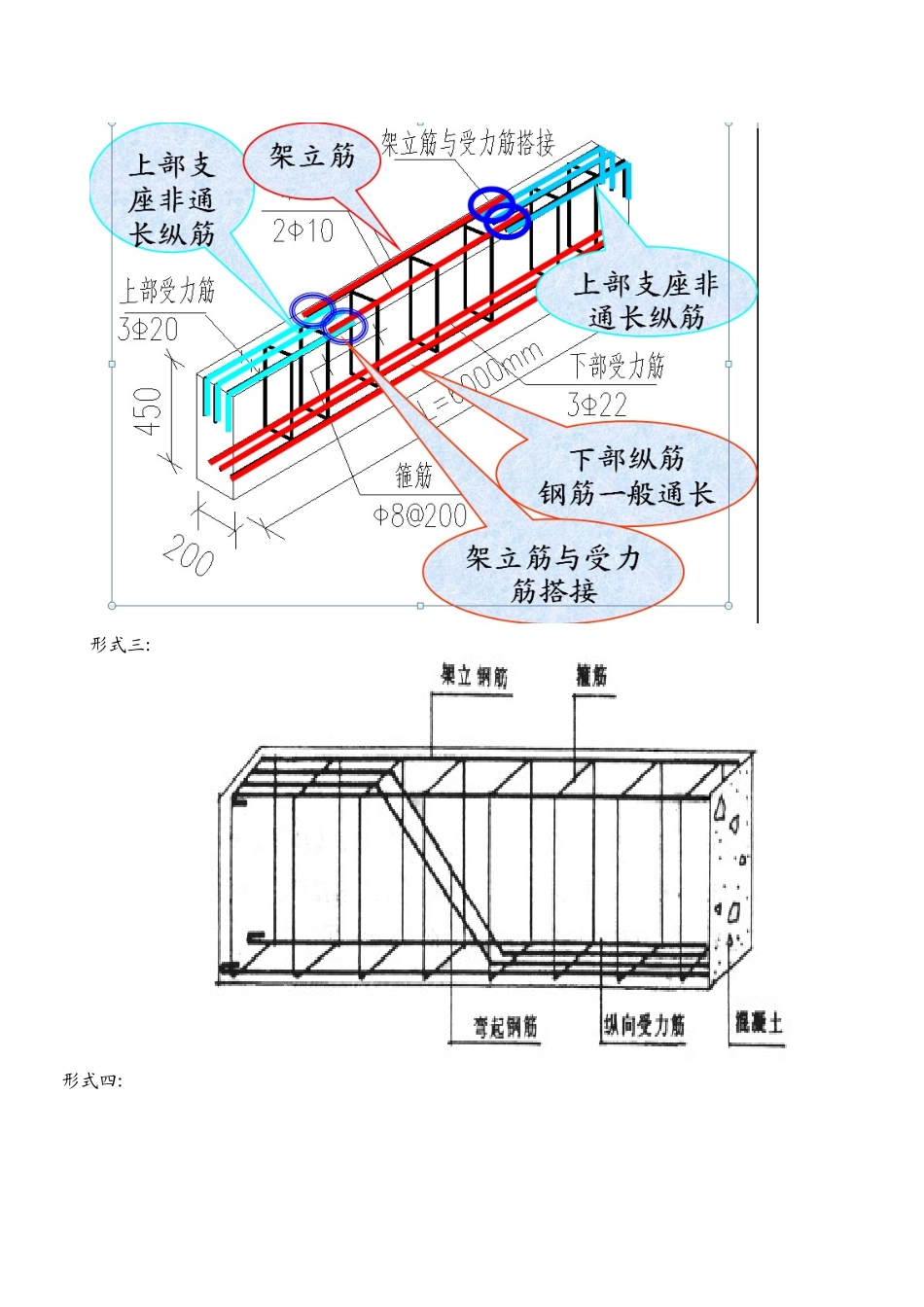

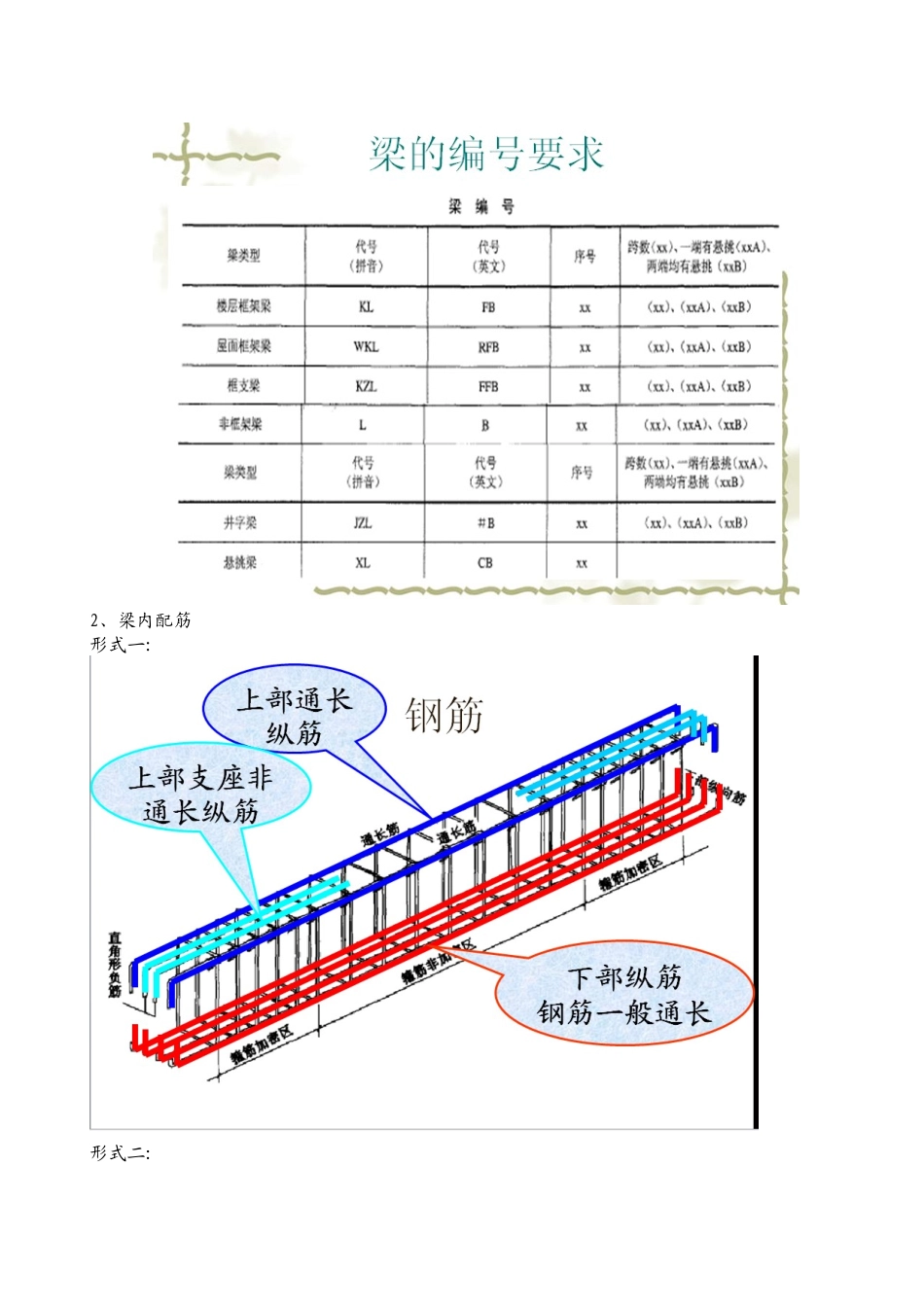

1、梁类型代号2、梁内配筋形式一:形式二:形式三:形式四:3、梁内钢筋表示4、梁得标注
标注分集中标注与原位标注
当在梁上集中标注与原位标注同时存在时,原位标注优先,施工时应按原位标注数值取用
(1)、集中标注A、标注规则:①、梁代号:详见梁代号表,如:KL 等;②、梁序号:阿拉伯数字表示,如:2;③、梁跨数:阿拉伯数数字表示,如 2;④、有无悬挑低号:一端悬挑注写 A,两端悬挑为 B;⑤、截面尺寸:宽╳高,如 300╳650;⑥、梁箍筋:钢筋等级-钢筋直径-中心间距符号-加密区间距/非加密区间距-(肢数)
如:Ф8100/200 (2) 表示箍筋就是一级钢直径就是 8 加密区间距为 100 非加密区为 200,肢数为 2;⑦、通长筋:表示为“上部通长筋(架立筋);下部通长筋”
梁上部通长筋为:假如只有通知筋,则表示为:根数+钢筋级别+钢筋直径,如:2Φ25 表示 2 根二级直径就是 25 得通长筋
假如只有架立筋,则表示为:(根数+钢筋级别+钢筋直径);假如既有通长筋又有架立筋时,表达为通长筋(位于角部)+(架立筋)(位于中间),如:2 25+(2φ12);假如钢筋规格不同时,则表示为:钢筋 1 根数-钢筋 1 级别-钢筋 1 直径+钢筋 2 根数-钢筋 2 级别-钢筋 2 直径,如:2φ20+ 2φ18 上部通长筋均
