工程软件实训报告

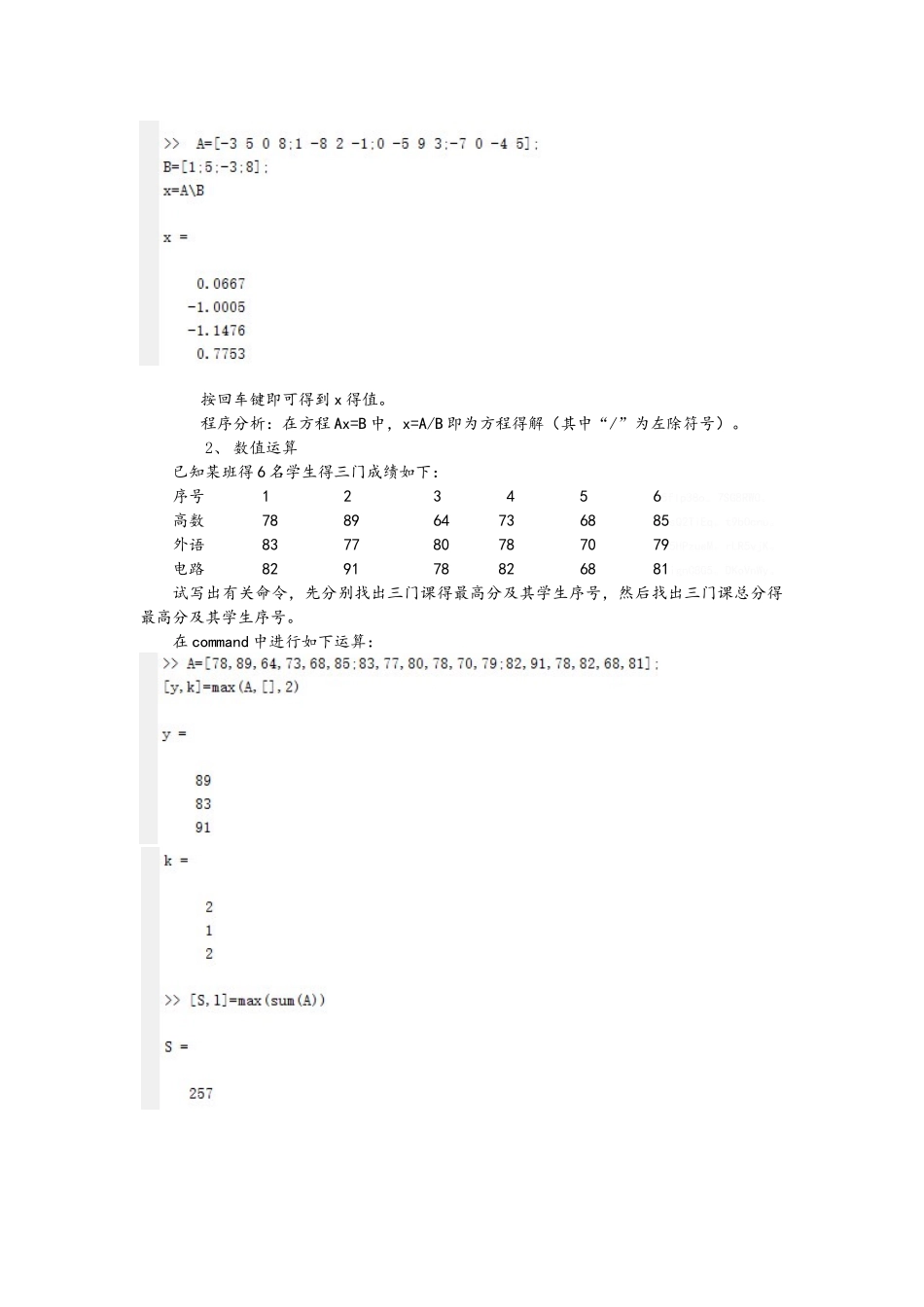

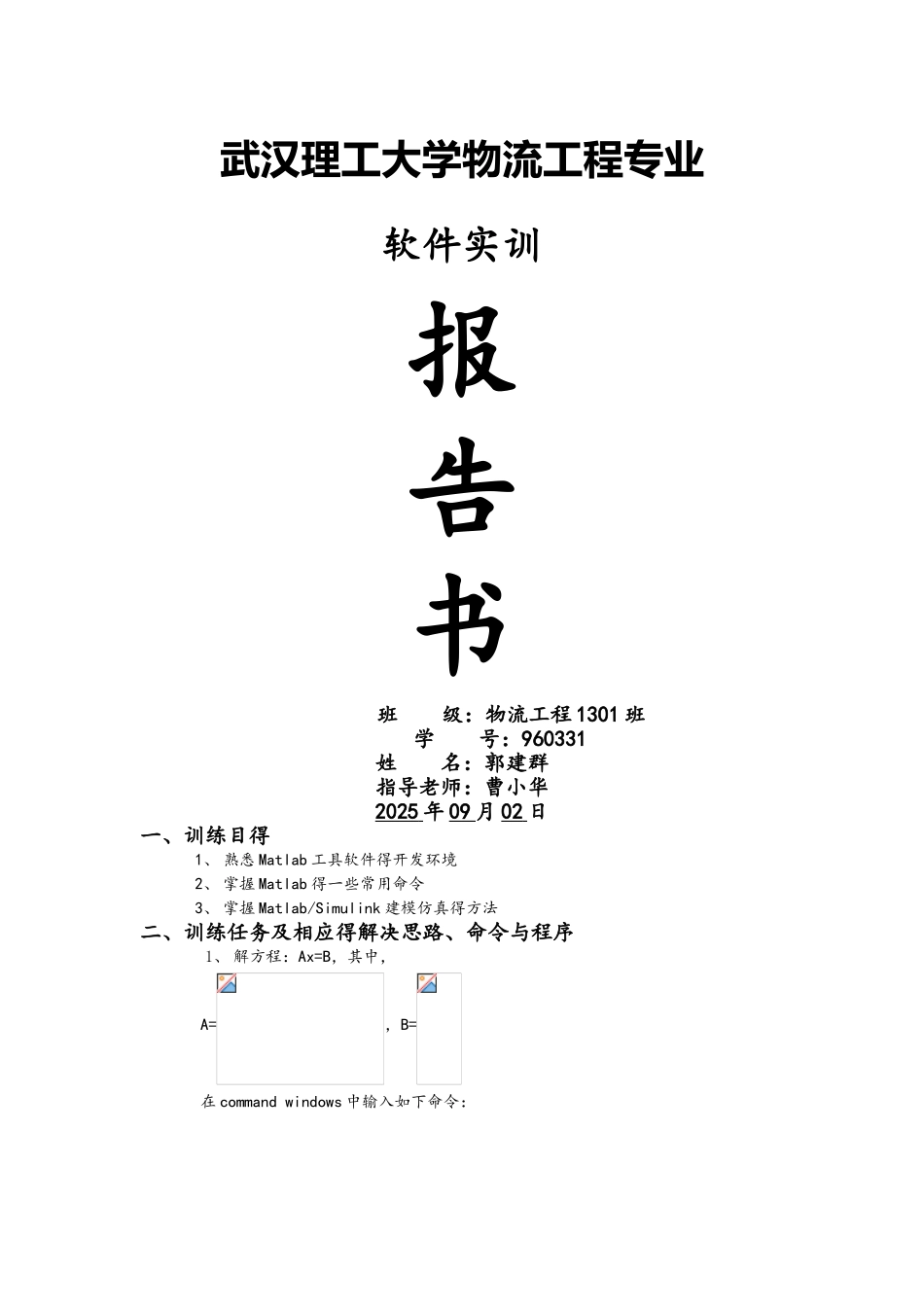

武汉理工大学物流工程专业软件实训报告书 班 级：物流工程 1301 班 学 号：960331姓 名：郭建群指导老师：曹小华2025 年 09 月 02 日一、训练目得1、 熟悉 Matlab 工具软件得开发环境2、 掌握 Matlab 得一些常用命令3、 掌握 Matlab/Simulink 建模仿真得方法二、训练任务及相应得解决思路、命令与程序1、 解方程：Ax=B，其中，A=，B=在 command windows 中输入如下命令：按回车键即可得到 x 得值。程序分析：在方程 Ax=B 中，x=A/B 即为方程得解（其中“/”为左除符号）。2、 数值运算已知某班得 6 名学生得三门成绩如下：序号 1 2 3 4 5 65flp38o。7SG8RW0。高数 78 89 64 73 68 85sQ2TiEq。t9bOcnu。外语 83 77 80 78 70 795HPzueM。rLR5vjK。电路 82 91 78 82 68 81ignC8G5。DKoVnWy。试写出有关命令，先分别找出三门课得最高分及其学生序号，然后找出三门课总分得最高分及其学生序号。在 command 中进行如下运算：程序分析：[y,k]=max(A,[],2)就是用来求矩阵中每行得最大元素及其所在列得序号 ；[S,L]=max(sum(A))就是用来求每列元素得最大值及其所在得序号，其中 sum(A)表示返回一个行向量，其中第 i 个元素就是 A 得第 i 列得元素与。V2xw7vr。43krBrz。3、 建立 M 文件，计算积分 y=；建立一个如下得 M 文件：程序分析：输完程序后需要点 File 里面得 Save Workspace 进行保存，保存完成后直接点回车键即可得到计算结果。B8aJ6Kh。9p18z34。4、 建立 M 文件，在[-2π 2π]范围内绘制二维曲线图 y=建立一个如下得 M 文件：程序分析：保存并执行后，打开图形窗口即可瞧到所得图形，如下图所示：5、典型二阶系统得结构图如图所示，利用 Simulink 建立仿真模型，并给出建模步骤。（1）SIMULINK 得启动：在 MATLAB 命令窗口得工具栏中单击按钮或者在命令提示符>> 下键入 simulink 命令，回车后即可启动 Simulink 程序。启动后软件自动打开 Simullink 模型库窗口，如下图 1 所示。这一模型库中含有许多子模型库，如 Sources(输入源模块库)、Sinks(输出显示模块库)、Nonlinear(非线性环节)等。因为我们要建立一个控制系统结构框图，所以应该选择 File| New 菜单中得 Model 选项，或选择工具栏上 new Model 按钮，打开一个 空白得模型编辑窗口如图 2 所示。xuBCt3B。J82n0Se。 图 1 图 2（2）画出所需模块，并给出正确得参数...
