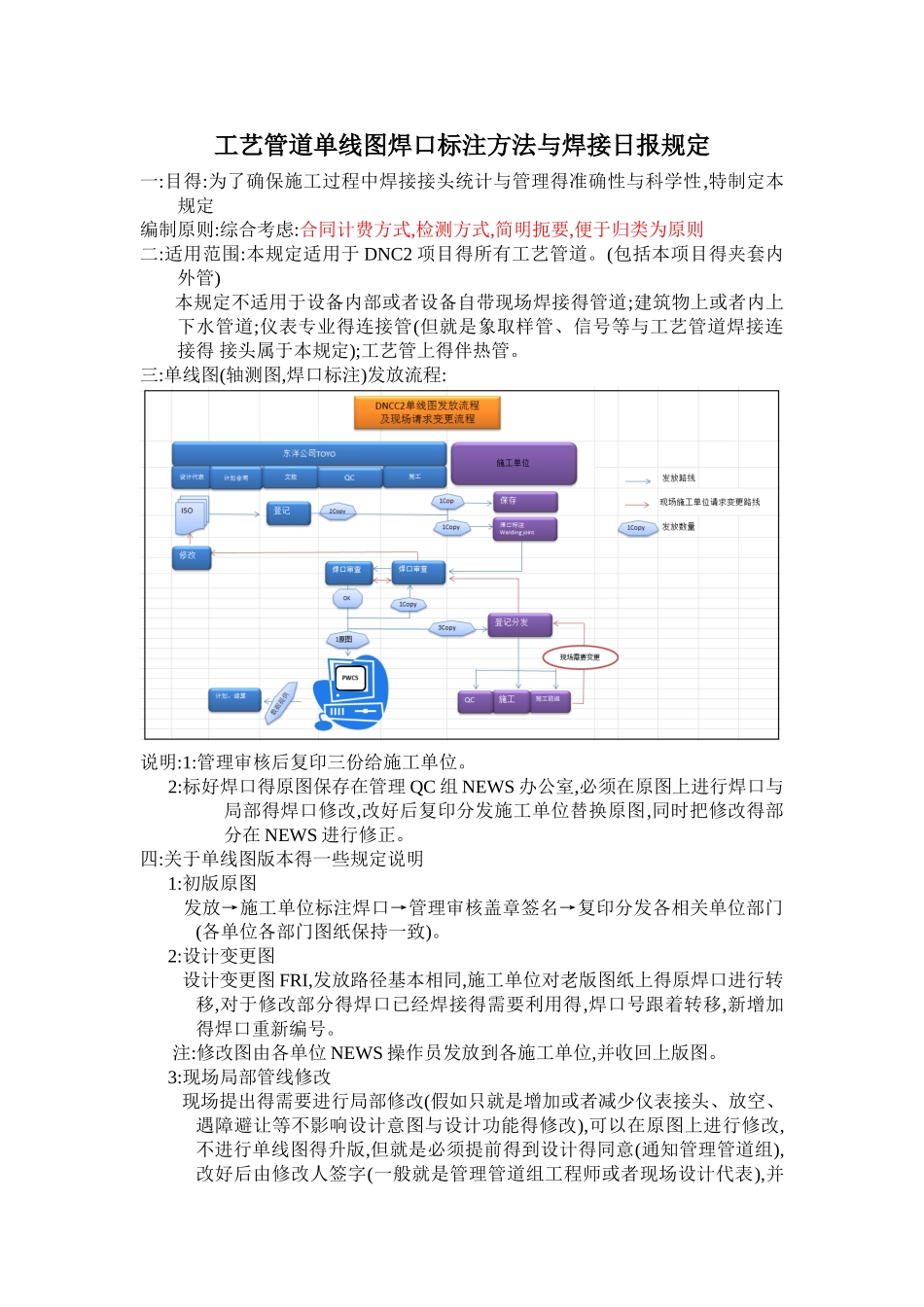

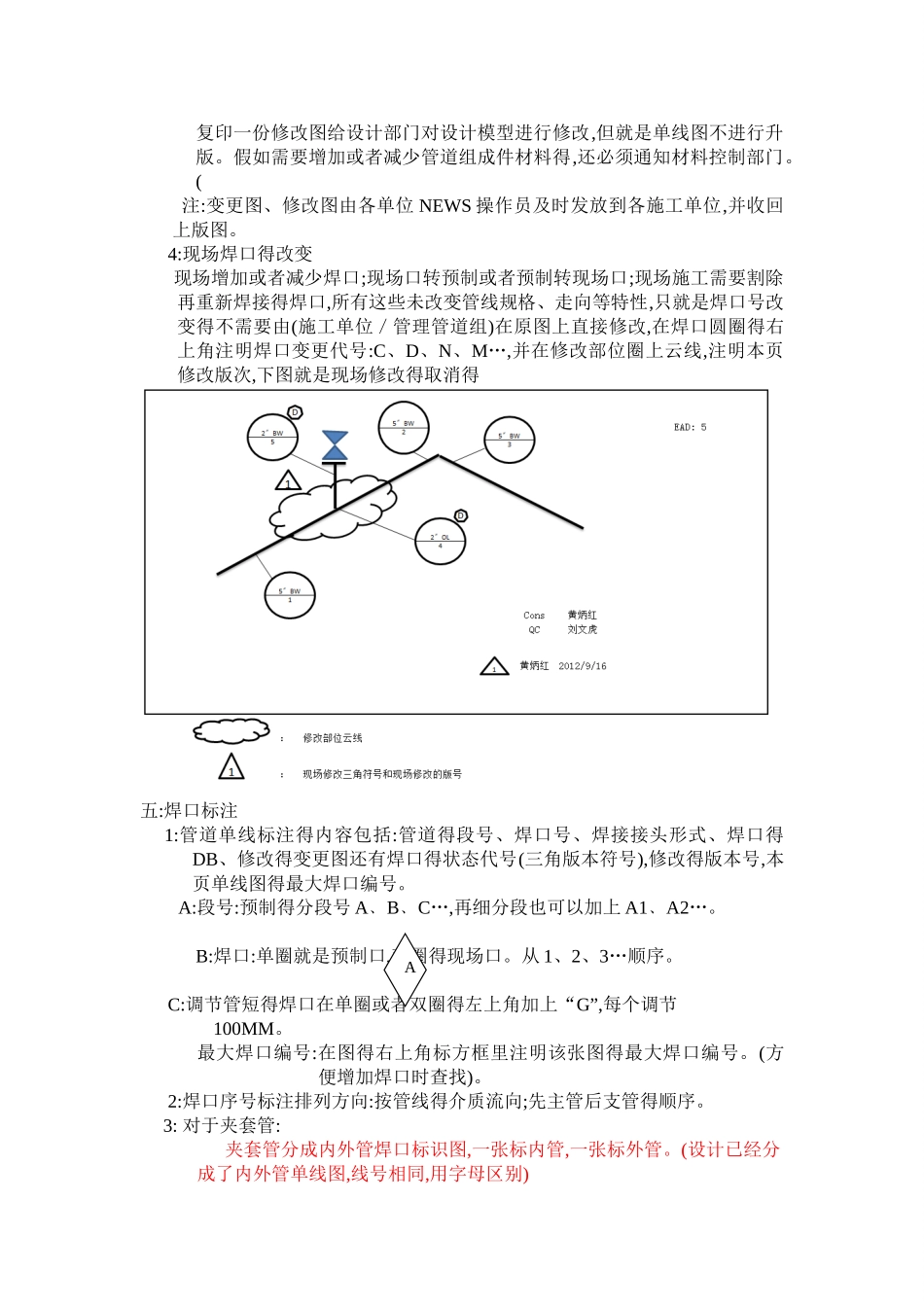

工艺管道单线图焊口标注方法与焊接日报规定一:目得:为了确保施工过程中焊接接头统计与管理得准确性与科学性,特制定本规定编制原则:综合考虑:合同计费方式,检测方式,简明扼要,便于归类为原则二:适用范围:本规定适用于 DNC2 项目得所有工艺管道。(包括本项目得夹套内外管) 本规定不适用于设备内部或者设备自带现场焊接得管道;建筑物上或者内上下水管道;仪表专业得连接管(但就是象取样管、信号等与工艺管道焊接连接得 接头属于本规定);工艺管上得伴热管。三:单线图(轴测图,焊口标注)发放流程:说明:1:管理审核后复印三份给施工单位。 2:标好焊口得原图保存在管理 QC 组 NEWS 办公室,必须在原图上进行焊口与局部得焊口修改,改好后复印分发施工单位替换原图,同时把修改得部分在 NEWS 进行修正。四:关于单线图版本得一些规定说明1:初版原图 发放→施工单位标注焊口→管理审核盖章签名→复印分发各相关单位部门(各单位各部门图纸保持一致)。2:设计变更图 设计变更图 FRI,发放路径基本相同,施工单位对老版图纸上得原焊口进行转移,对于修改部分得焊口已经焊接得需要利用得,焊口号跟着转移,新增加得焊口重新编号。 注:修改图由各单位 NEWS 操作员发放到各施工单位,并收回上版图。3:现场局部管线修改 现场提出得需要进行局部修改(假如只就是增加或者减少仪表接头、放空、遇障避让等不影响设计意图与设计功能得修改),可以在原图上进行修改,不进行单线图得升版,但就是必须提前得到设计得同意(通知管理管道组),改好后由修改人签字(一般就是管理管道组工程师或者现场设计代表),并复印一份修改图给设计部门对设计模型进行修改,但就是单线图不进行升版。假如需要增加或者减少管道组成件材料得,还必须通知材料控制部门。(注:变更图、修改图由各单位 NEWS 操作员及时发放到各施工单位,并收回上版图。4:现场焊口得改变 现场增加或者减少焊口;现场口转预制或者预制转现场口;现场施工需要割除再重新焊接得焊口,所有这些未改变管线规格、走向等特性,只就是焊口号改变得不需要由(施工单位／管理管道组)在原图上直接修改,在焊口圆圈得右上角注明焊口变更代号:C、D、N、M…,并在修改部位圈上云线,注明本页修改版次,下图就是现场修改得取消得五:焊口标注1:管道单线标注得内容包括:管道得段号、焊口号、焊接接头形式、焊口得DB、修改得变更图还有焊口得状态代号(三角版本符号),修改得版本号,本页单线图得最大焊口编号。 A:段号:预制得分段号 A﹑B﹑C…,再...
