平板对接焊缝的超声波检测本科学位论文

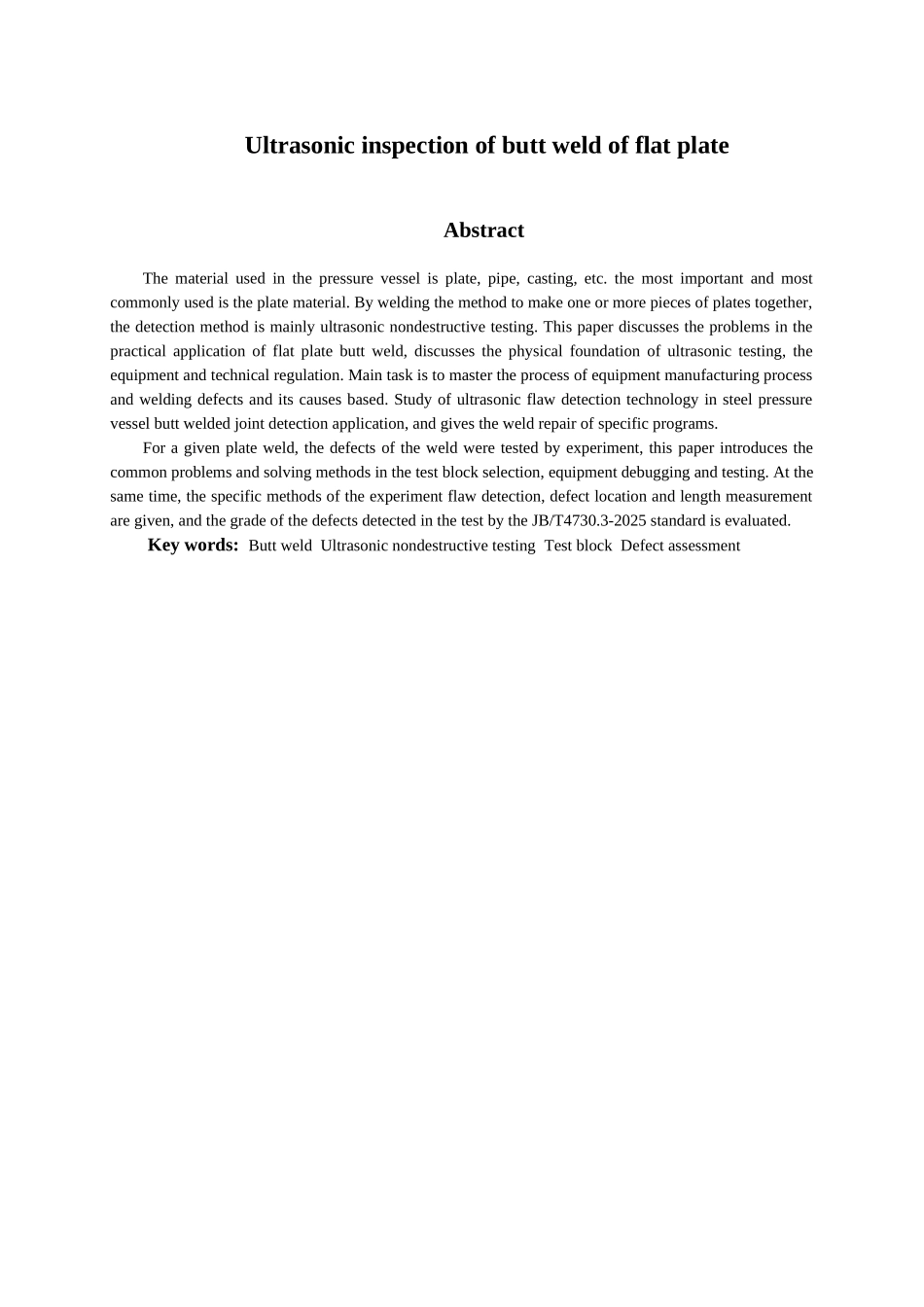

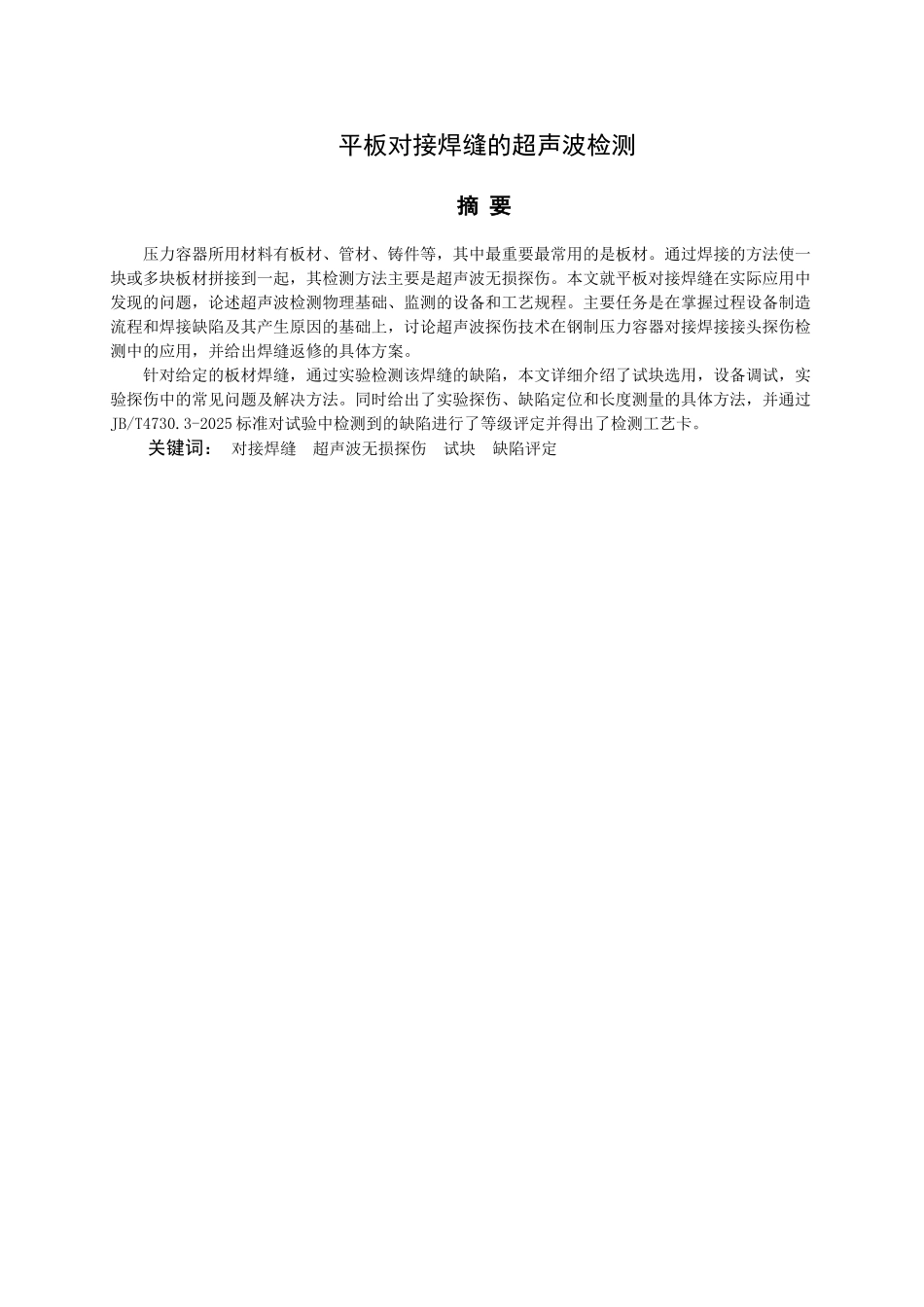

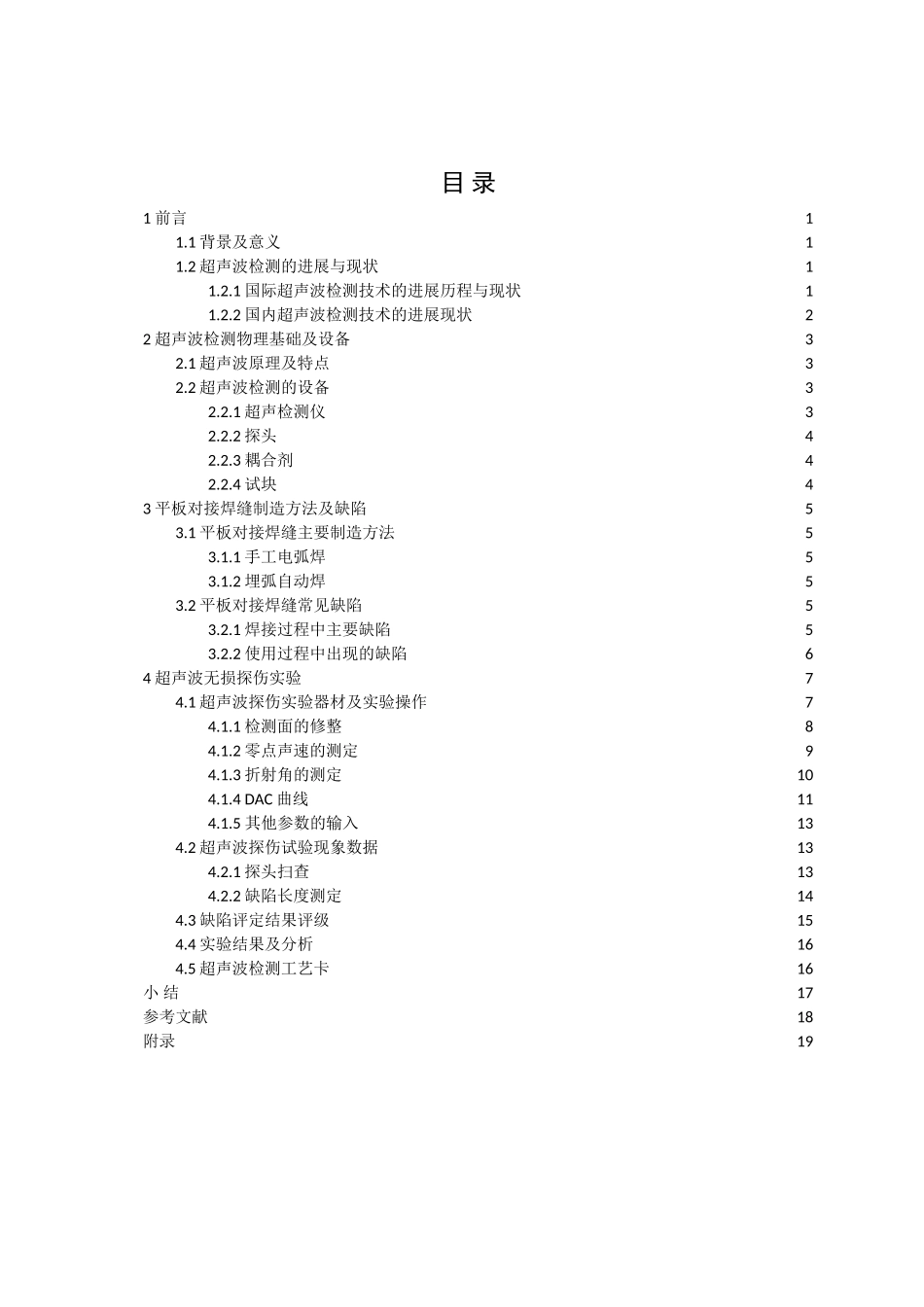

目 录1 前言11.1 背景及意义11.2 超声波检测的进展与现状11.2.1 国际超声波检测技术的进展历程与现状11.2.2 国内超声波检测技术的进展现状22 超声波检测物理基础及设备32.1 超声波原理及特点32.2 超声波检测的设备32.2.1 超声检测仪32.2.2 探头42.2.3 耦合剂42.2.4 试块43 平板对接焊缝制造方法及缺陷53.1 平板对接焊缝主要制造方法53.1.1 手工电弧焊53.1.2 埋弧自动焊53.2 平板对接焊缝常见缺陷53.2.1 焊接过程中主要缺陷53.2.2 使用过程中出现的缺陷64 超声波无损探伤实验74.1 超声波探伤实验器材及实验操作74.1.1 检测面的修整84.1.2 零点声速的测定94.1.3 折射角的测定104.1.4 DAC 曲线114.1.5 其他参数的输入134.2 超声波探伤试验现象数据134.2.1 探头扫查134.2.2 缺陷长度测定144.3 缺陷评定结果评级154.4 实验结果及分析164.5 超声波检测工艺卡16小 结17参考文献18附录19平板对接焊缝的超声波检测摘 要压力容器所用材料有板材、管材、铸件等，其中最重要最常用的是板材。通过焊接的方法使一块或多块板材拼接到一起，其检测方法主要是超声波无损探伤。本文就平板对接焊缝在实际应用中发现的问题，论述超声波检测物理基础、监测的设备和工艺规程。主要任务是在掌握过程设备制造流程和焊接缺陷及其产生原因的基础上，讨论超声波探伤技术在钢制压力容器对接焊接接头探伤检测中的应用，并给出焊缝返修的具体方案。针对给定的板材焊缝，通过实验检测该焊缝的缺陷，本文详细介绍了试块选用，设备调试，实验探伤中的常见问题及解决方法。同时给出了实验探伤、缺陷定位和长度测量的具体方法，并通过JB/T4730.3-2025 标准对试验中检测到的缺陷进行了等级评定并得出了检测工艺卡。关键词： 对接焊缝 超声波无损探伤 试块 缺陷评定Ultrasonic inspection of butt weld of flat plateAbstractThe material used in the pressure vessel is plate, pipe, casting, etc. the most important and most commonly used is the plate material. By welding the method to make one or more pieces of plates together, the detection method is mainly ultrasonic nondestructive testing. This paper discusses the problems in the practical application of flat plate butt weld, discusses the physical foundation of ultrasonic test...
