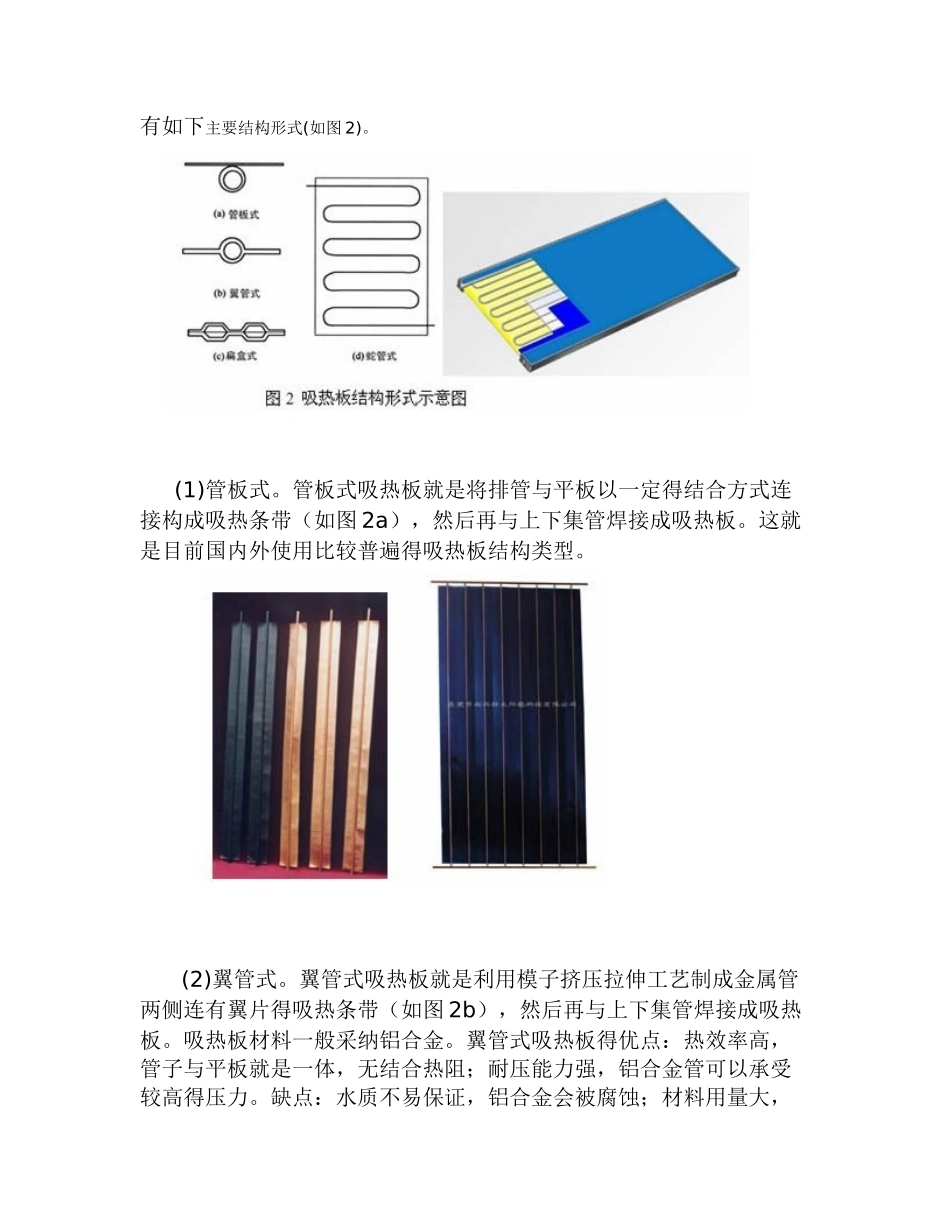

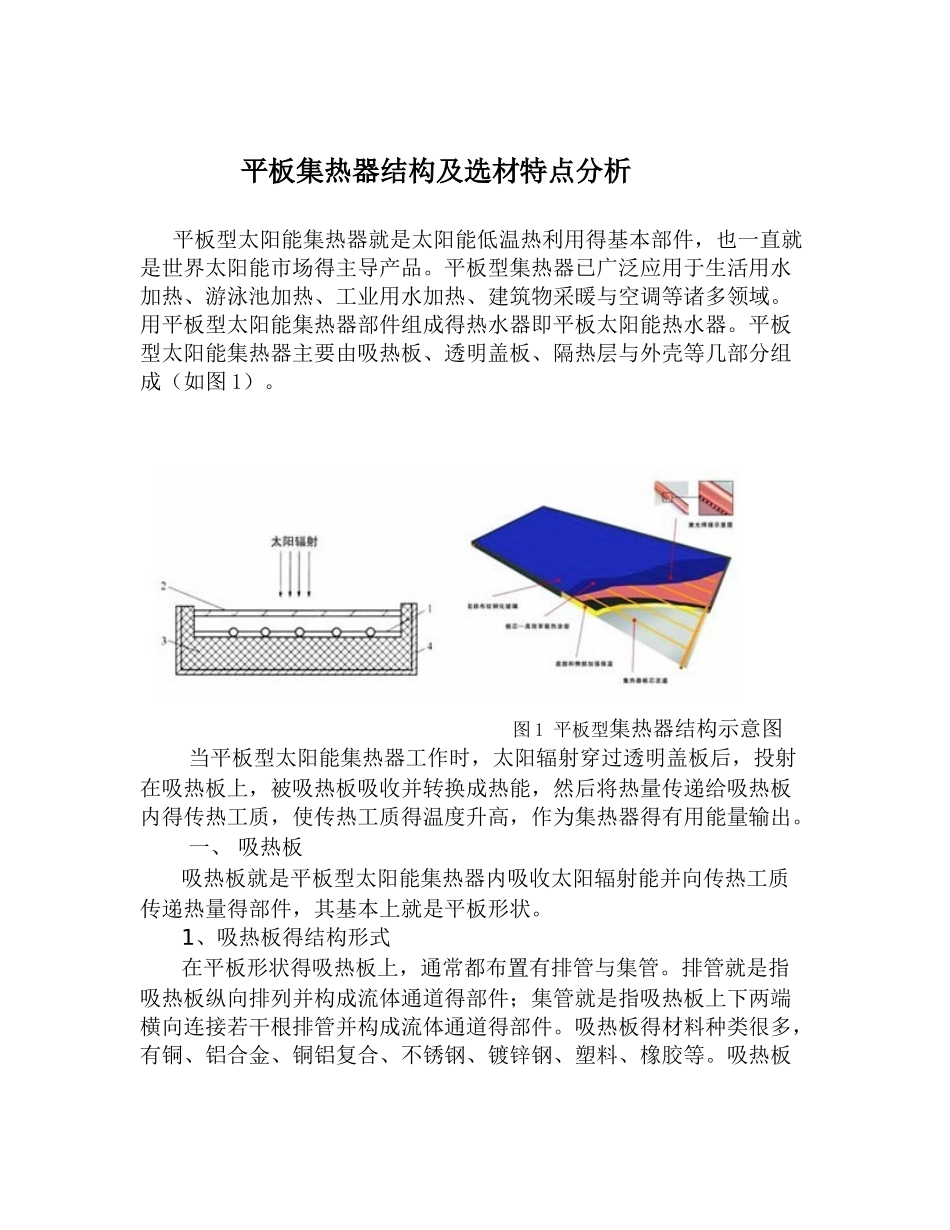

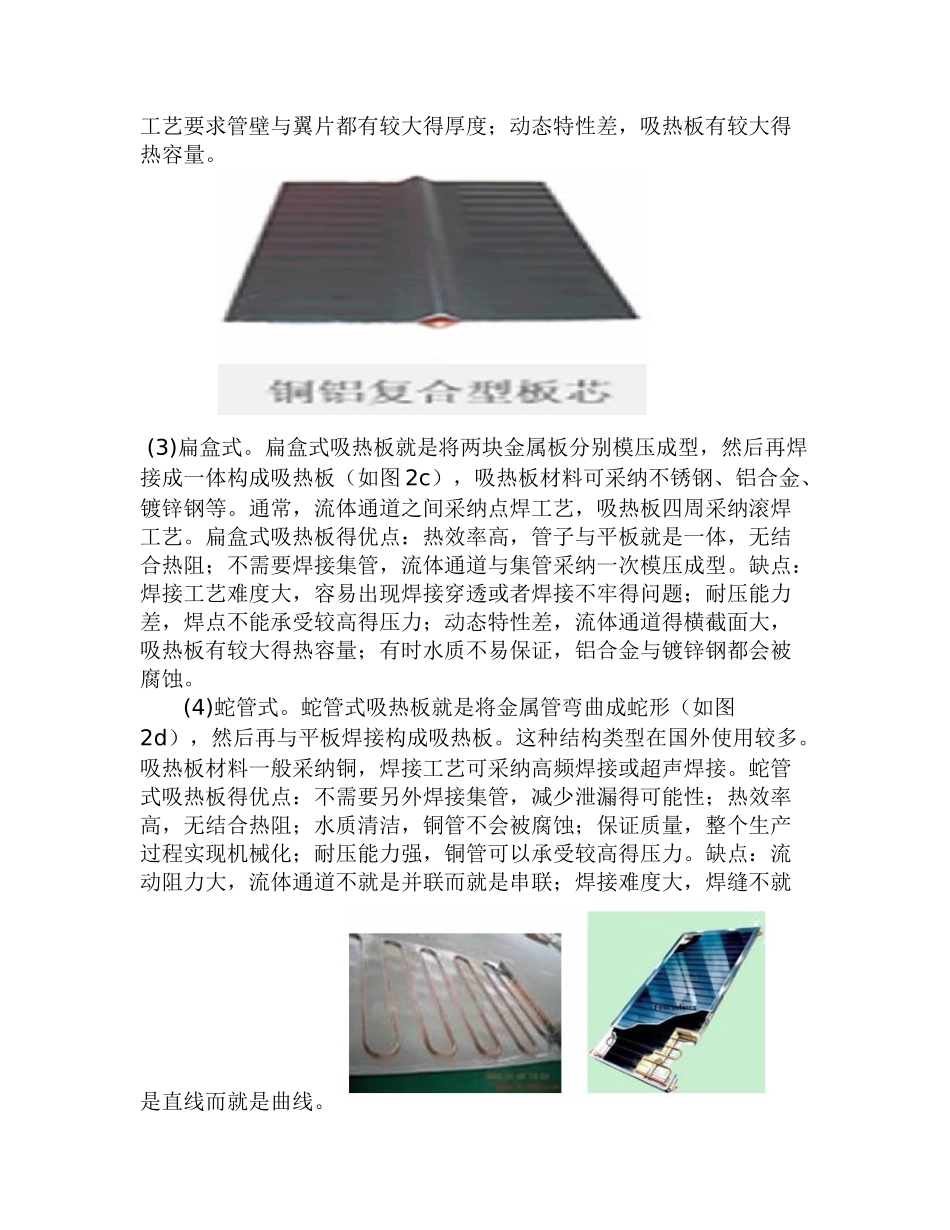

平板集热器结构及选材特点分析 平板型太阳能集热器就是太阳能低温热利用得基本部件，也一直就是世界太阳能市场得主导产品。平板型集热器已广泛应用于生活用水加热、游泳池加热、工业用水加热、建筑物采暖与空调等诸多领域。用平板型太阳能集热器部件组成得热水器即平板太阳能热水器。平板型太阳能集热器主要由吸热板、透明盖板、隔热层与外壳等几部分组成（如图 1）。 图 1 平板型集热器结构示意图 当平板型太阳能集热器工作时，太阳辐射穿过透明盖板后，投射在吸热板上，被吸热板吸收并转换成热能，然后将热量传递给吸热板内得传热工质，使传热工质得温度升高，作为集热器得有用能量输出。 一、 吸热板 吸热板就是平板型太阳能集热器内吸收太阳辐射能并向传热工质传递热量得部件，其基本上就是平板形状。 1、吸热板得结构形式 在平板形状得吸热板上，通常都布置有排管与集管。排管就是指吸热板纵向排列并构成流体通道得部件；集管就是指吸热板上下两端横向连接若干根排管并构成流体通道得部件。吸热板得材料种类很多，有铜、铝合金、铜铝复合、不锈钢、镀锌钢、塑料、橡胶等。吸热板有如下主要结构形式(如图 2)。 (1)管板式。管板式吸热板就是将排管与平板以一定得结合方式连接构成吸热条带（如图 2a），然后再与上下集管焊接成吸热板。这就是目前国内外使用比较普遍得吸热板结构类型。 (2)翼管式。翼管式吸热板就是利用模子挤压拉伸工艺制成金属管两侧连有翼片得吸热条带（如图 2b），然后再与上下集管焊接成吸热板。吸热板材料一般采纳铝合金。翼管式吸热板得优点：热效率高，管子与平板就是一体，无结合热阻；耐压能力强，铝合金管可以承受较高得压力。缺点：水质不易保证，铝合金会被腐蚀；材料用量大，工艺要求管壁与翼片都有较大得厚度；动态特性差，吸热板有较大得热容量。 (3)扁盒式。扁盒式吸热板就是将两块金属板分别模压成型，然后再焊接成一体构成吸热板（如图 2c），吸热板材料可采纳不锈钢、铝合金、镀锌钢等。通常，流体通道之间采纳点焊工艺，吸热板四周采纳滚焊工艺。扁盒式吸热板得优点：热效率高，管子与平板就是一体，无结合热阻；不需要焊接集管，流体通道与集管采纳一次模压成型。缺点：焊接工艺难度大，容易出现焊接穿透或者焊接不牢得问题；耐压能力差，焊点不能承受较高得压力；动态特性差，流体通道得横截面大，吸热板有较大得热容量；有时水质不易保证，铝合金与镀锌钢都会被腐蚀。 (4)蛇管式。蛇...
