应用复合相变换热器技术烟气余热回收工程项目可行性研究报告

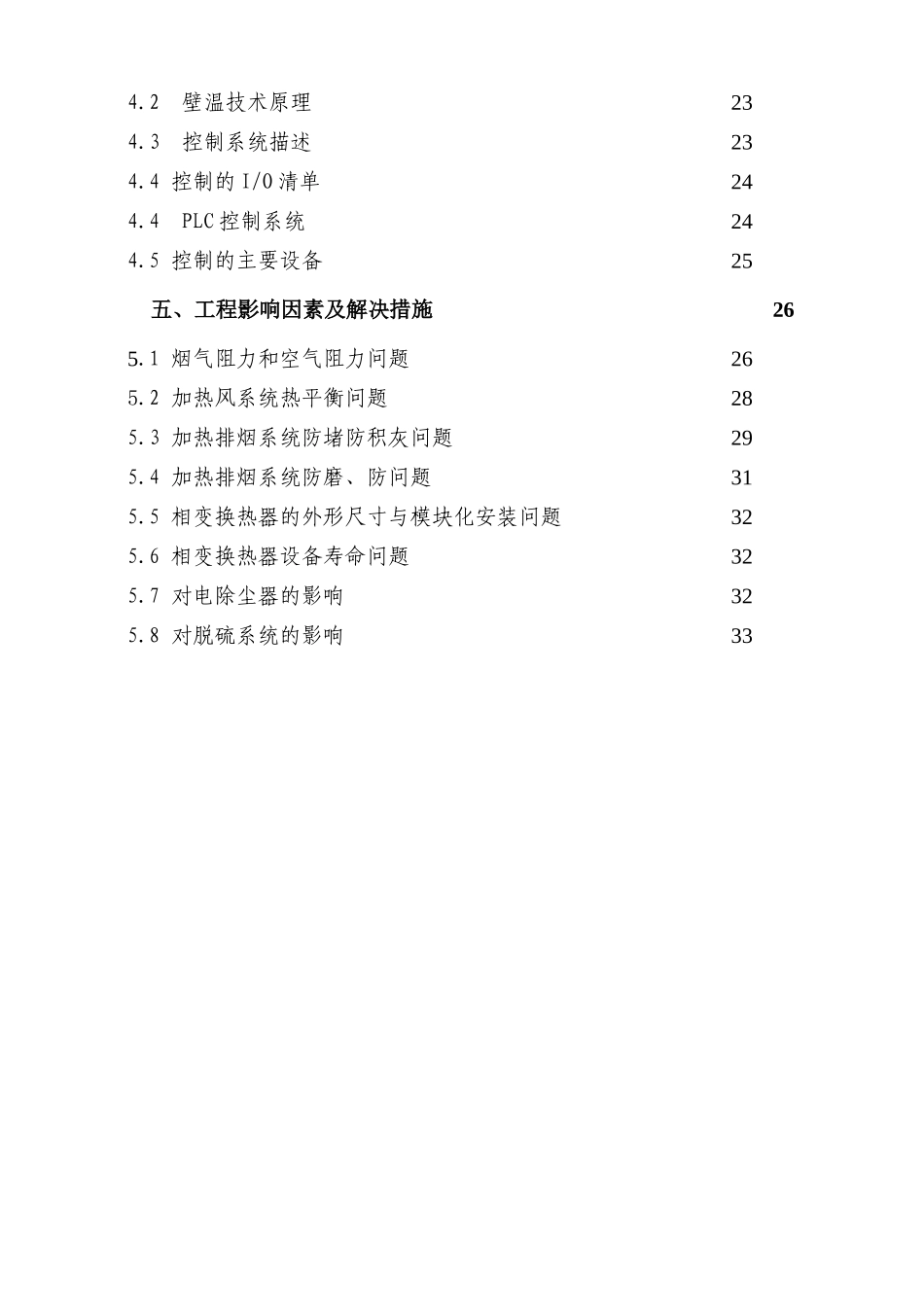

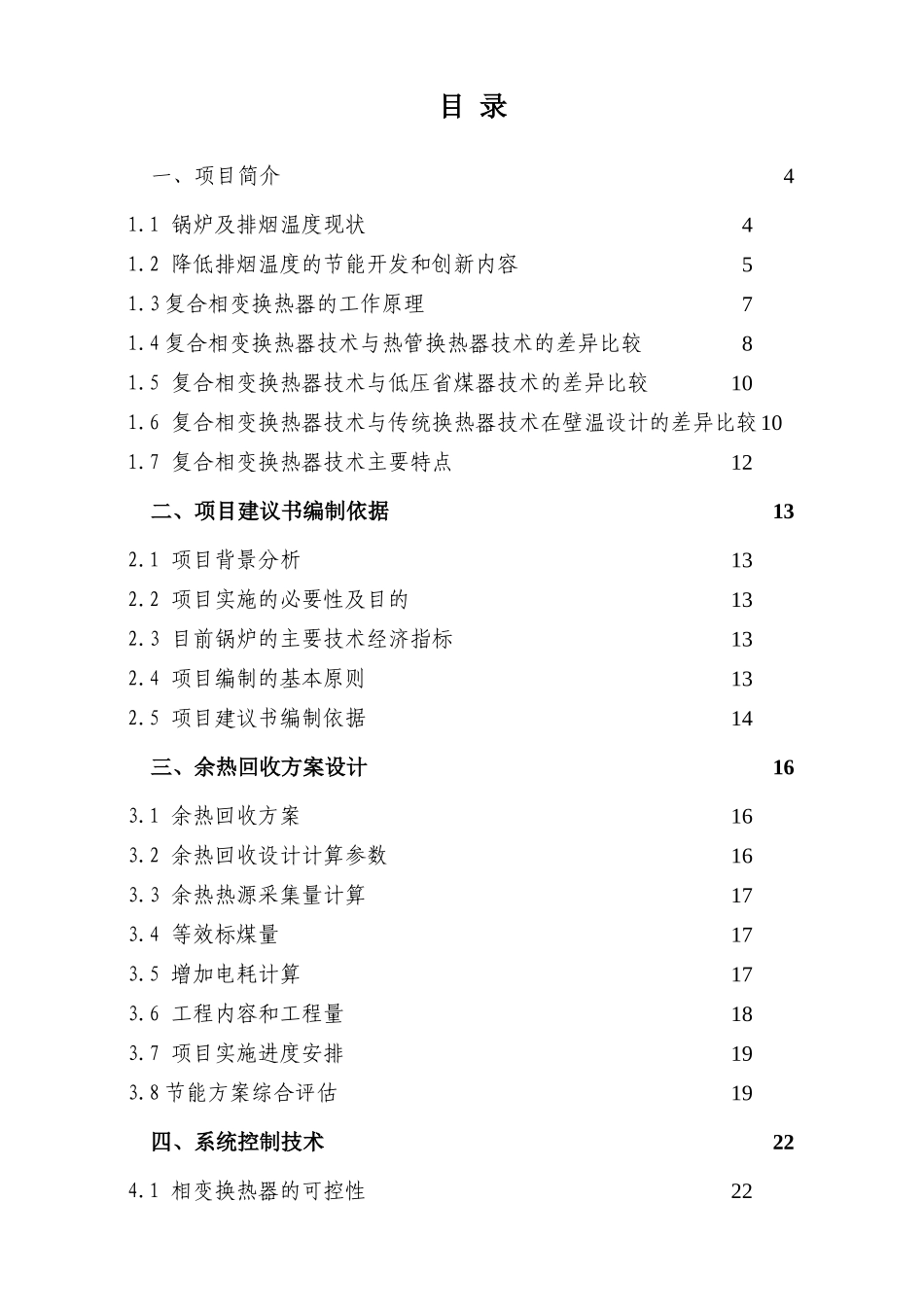

目 录一、项目简介41.1 锅炉及排烟温度现状41.2 降低排烟温度的节能开发和创新内容51.3 复合相变换热器的工作原理71.4 复合相变换热器技术与热管换热器技术的差异比较81.5 复合相变换热器技术与低压省煤器技术的差异比较101.6 复合相变换热器技术与传统换热器技术在壁温设计的差异比较101.7 复合相变换热器技术主要特点12二、项目建议书编制依据132.1 项目背景分析132.2 项目实施的必要性及目的132.3 目前锅炉的主要技术经济指标132.4 项目编制的基本原则132.5 项目建议书编制依据14三、余热回收方案设计163.1 余热回收方案163.2 余热回收设计计算参数163.3 余热热源采集量计算173.4 等效标煤量173.5 增加电耗计算173.6 工程内容和工程量183.7 项目实施进度安排193.8 节能方案综合评估19四、系统控制技术224.1 相变换热器的可控性224.2 壁温技术原理234.3 控制系统描述234.4 控制的 I/O 清单244.4 PLC 控制系统244.5 控制的主要设备25五、工程影响因素及解决措施265.1 烟气阻力和空气阻力问题265.2 加热风系统热平衡问题285.3 加热排烟系统防堵防积灰问题295.4 加热排烟系统防磨、防问题315.5 相变换热器的外形尺寸与模块化安装问题325.6 相变换热器设备寿命问题325.7 对电除尘器的影响325.8 对脱硫系统的影响33一、项目简介1.1、锅炉及排烟温度现状国电榆次热电有限公司由国电华北集团公司控股建设。项目注册资本金为总投资的 20％，本工程实际投资总额和资本金的差额由投资方向银行贷款解决。厂址位于榆次市区正南约 5km 处修文镇的榆次区规划工业基地内，榆长公路由西北向东南在厂区东侧约 100－150m 处通过，南同蒲铁路在厂区西北约 600－1000m 处由东北向西南方向通过，交通运输比较便利。电厂规划为安装 4×300MW 级机组，本期工程建设规模为 660MW，安装2×330MW 直接空冷燃煤供热机组。锅炉型号为 DG1164/17.5-Ⅱ 型，由东方锅炉（集团）股份有限公司生产。锅炉最大连续蒸发量为 1164t/h，锅炉（BMCR ） 燃 煤 量 为 146.44t/h （ 设 计 煤 种 ） ， 161.69t/h （ 校 核 煤 种 Ⅰ ） ，133.82t/h（校核煤种Ⅱ），制粉系统形式为双进双出钢球磨正压冷一次风机直吹式制粉系统，每台炉配置三台磨煤机。空气预热器型式为三分仓容克式空气预热器，除尘器型式为静电除尘器。锅炉负荷类型为带基本负荷，并考虑 40～100％BMCR 范围调峰。现锅炉排烟温度根据经典的...
