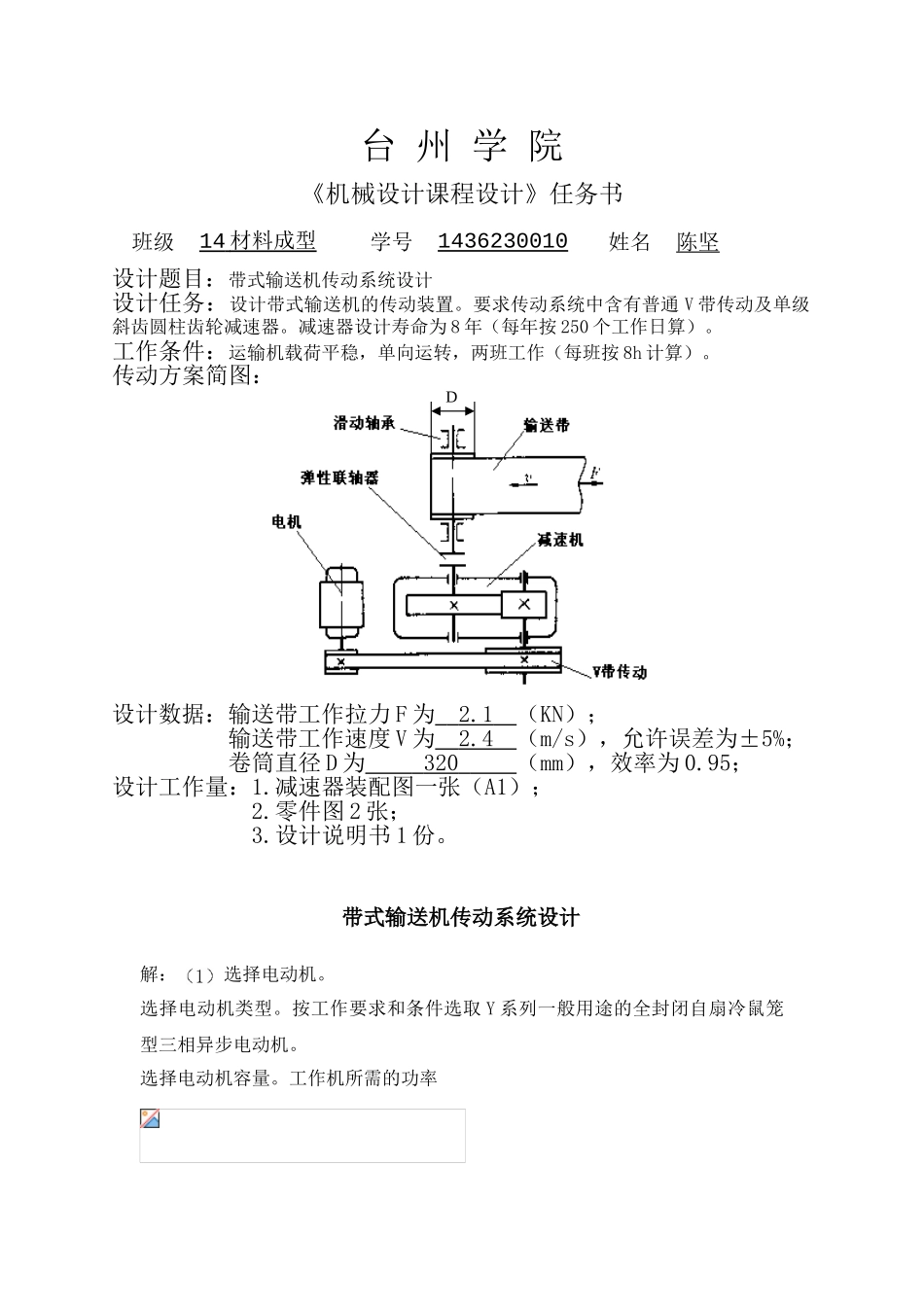

台 州 学 院《机械设计课程设计》任务书班级14 材料成型 学号1436230010姓名陈坚设计题目：带式输送机传动系统设计设计任务：设计带式输送机的传动装置
要求传动系统中含有普通 V 带传动及单级斜齿圆柱齿轮减速器
减速器设计寿命为 8 年（每年按 250 个工作日算）
工作条件：运输机载荷平稳，单向运转，两班工作（每班按 8h 计算）
传动方案简图：设计数据：输送带工作拉力 F 为 2
1 （KN）； 输送带工作速度 V 为 2
4 （m/s），允许误差为±5%； 卷筒直径 D 为 320 （mm），效率为 0
95；设计工作量：1
减速器装配图一张（A1）； 2
零件图 2 张； 3
设计说明书 1 份
带式输送机传动系统设计解：选择电动机
选择电动机类型
按工作要求和条件选取 Y 系列一般用途的全封闭自扇冷鼠笼型三相异步电动机
选择电动机容量
工作机所需的功率D其中，带式传输机的效率电动机的输出功率
其中 为电动机至滚筒主动轴传动装置的总效率，包括 V 带传动、一对齿轮传动、两对滚动轴承及联轴器等效率
值计算如下：由表查得 V 带传动效率，一对齿轮传动效率，一对滚动球轴承效率，联轴器效率，因此所以根据选取电动机的额定功率=（1～1
3）=6～7
8KW并由表 10-78 差得电动机的额定功率为
选择电动机的转速
先计算工作装置主轴的转速，也就是滚筒的转速，即根据表 3-1 确定传动比的范围，取 V 带传动比2～4，单级圆柱齿轮传动比=3～5，则总传动比 i 的范围为～6～20电动机的转速范围应为（6～20） 143
2～2864在这个范围内的电动机的同步转速有 1500r/min 和 1000r/min 两种，综合考虑电动机和传动装置的情况再确定最后的转速，为降低电动机的重量和成本，选择同步转速为 1500r/min
根据表 10-78 确定电动机的
