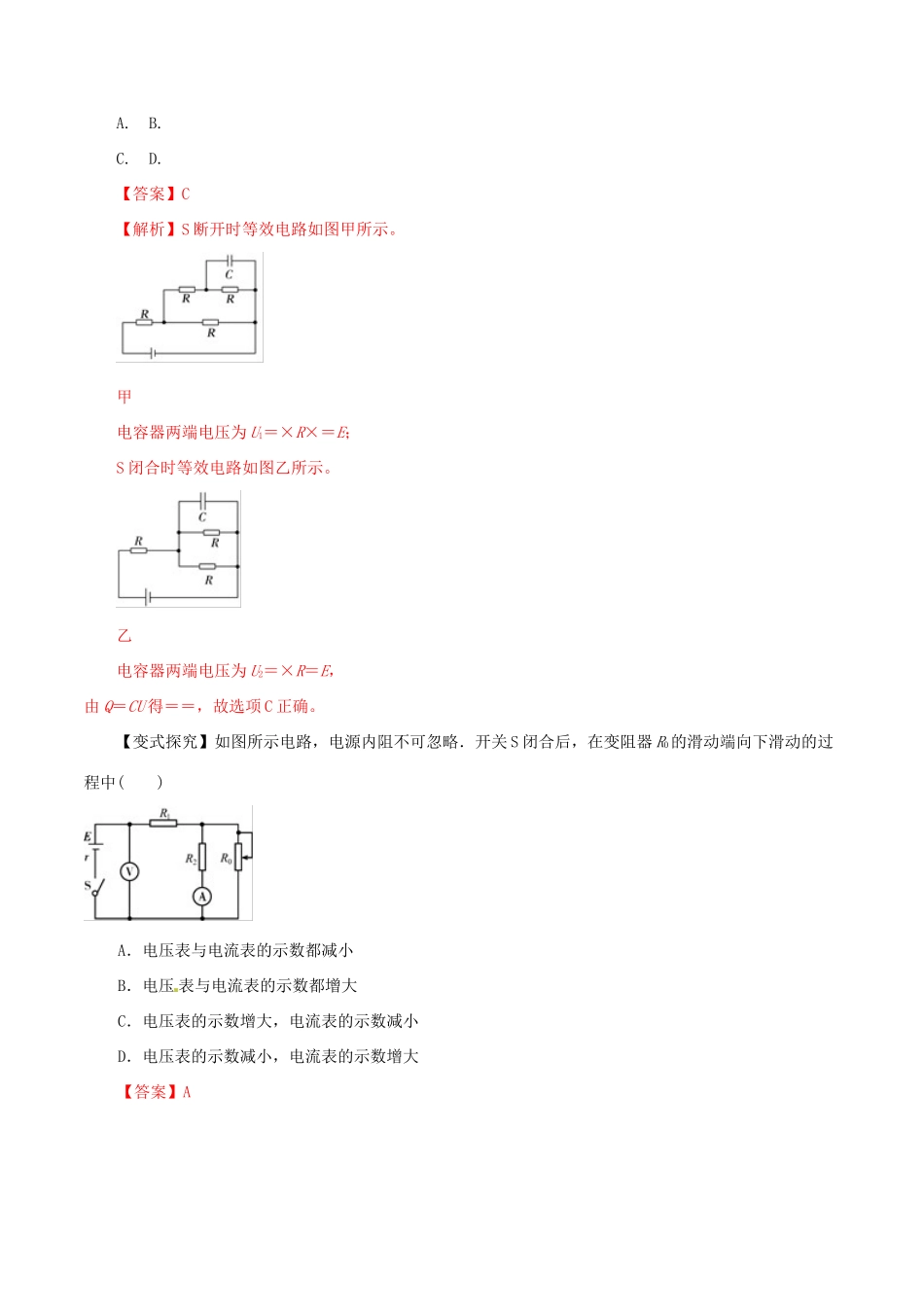

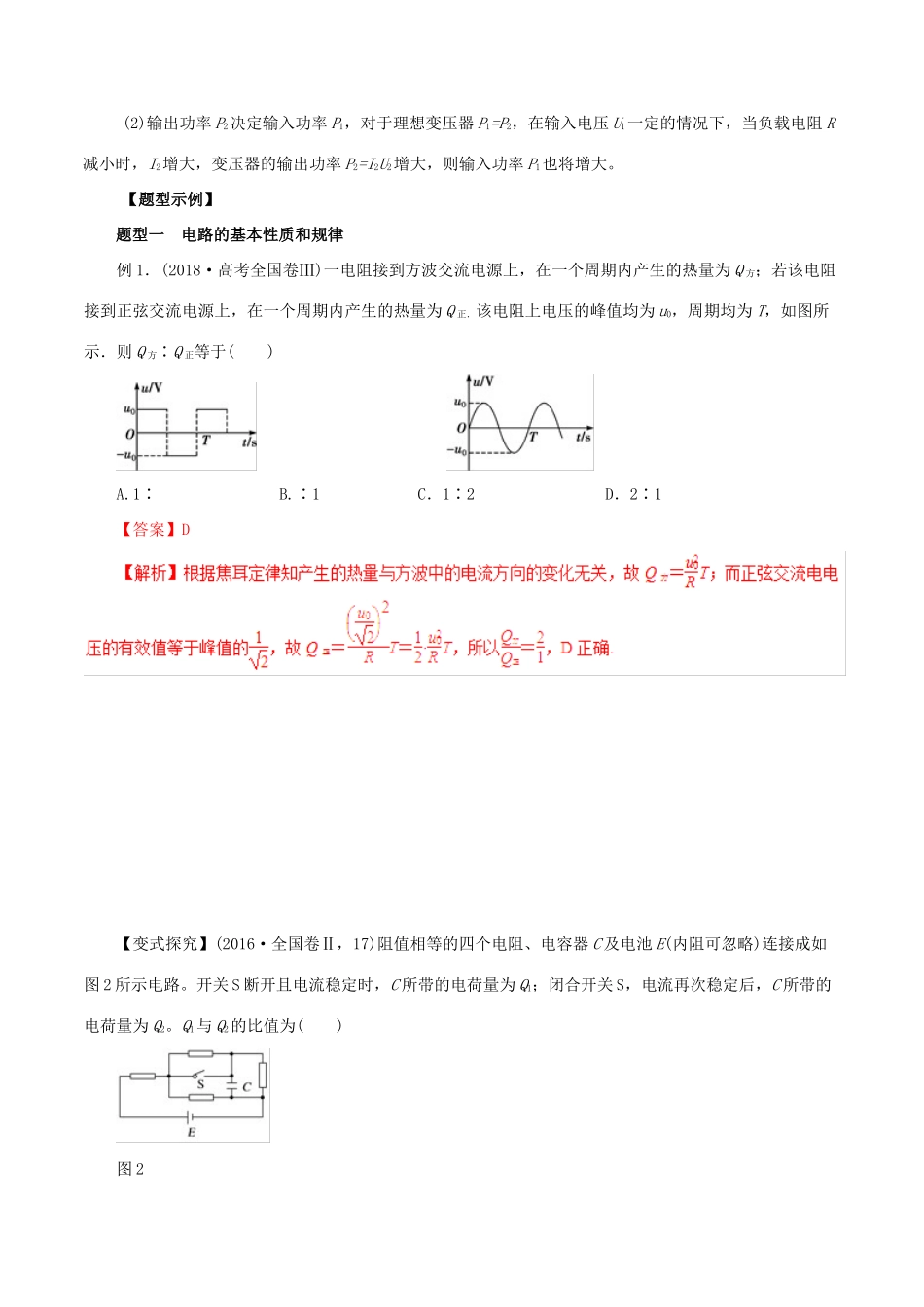

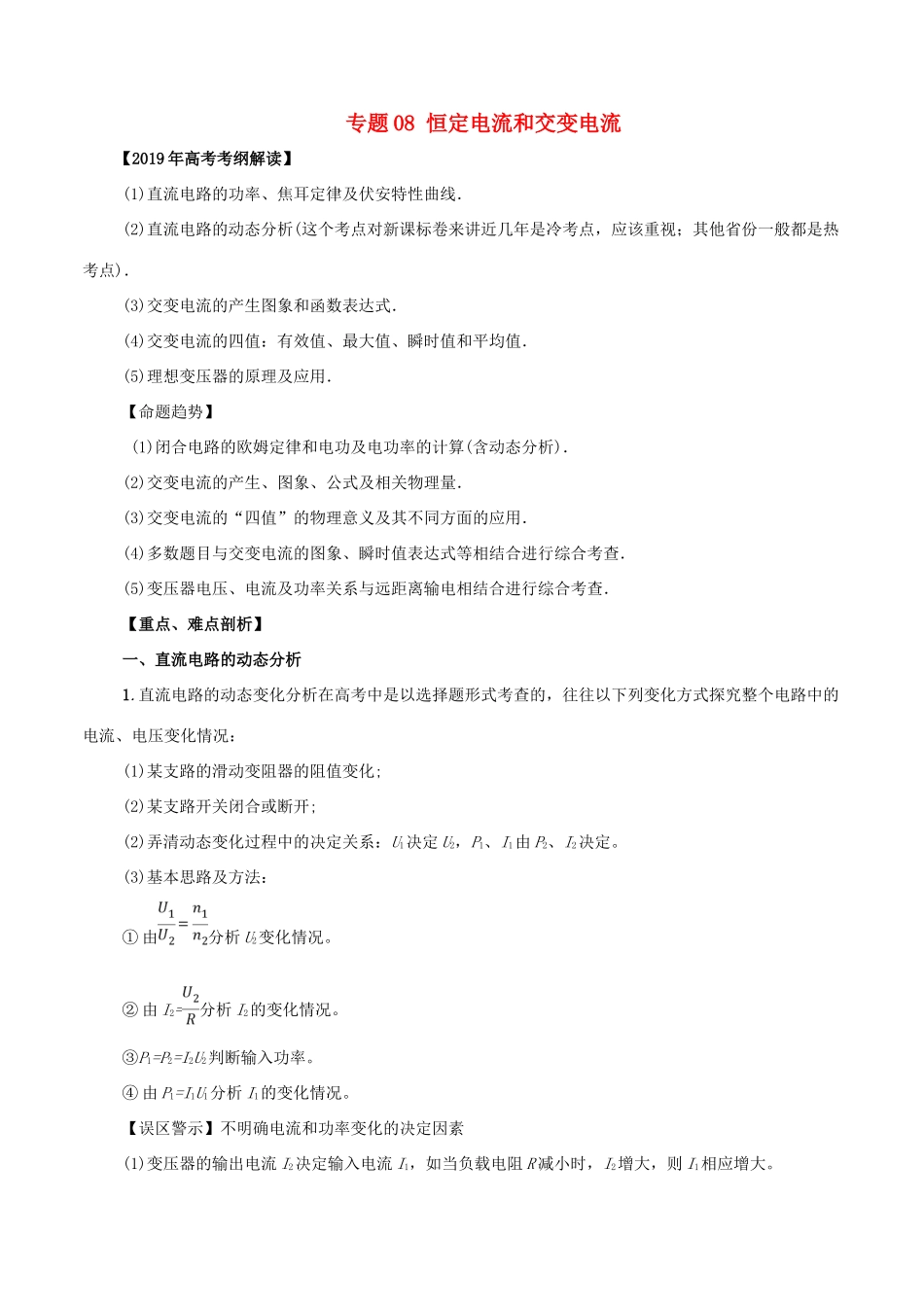

专题 08 恒定电流和交变电流【2019 年高考考纲解读】(1)直流电路的功率、焦耳定律及伏安特性曲线．(2)直流电路的动态分析(这个考点对新课标卷来讲近几年是冷考点，应该重视；其他省份一般都是热考点)．(3)交变电流的产生图象和函数表达式．(4)交变电流的四值：有效值、最大值、瞬时值和平均值．(5)理想变压器的原理及应用．【命题趋势】 (1)闭合电路的欧姆定律和电功及电功率的计算(含动态分析)．(2)交变电流的产生、图象、公式及相关物理量．(3)交变电流的“四值”的物理意义及其不同方面的应用．(4)多数题目与交变电流的图象、瞬时值表达式等相结合进行综合考查．(5)变压器电压、电流及功率关系与远距离输电相结合进行综合考查．【重点、难点剖析】一、直流电路的动态分析1.直流电路的动态变化分析在高考中是以选择题形式考查的，往往以下列变化方式探究整个电路中的电流、电压变化情况：(1)某支路的滑动变阻器的阻值变化;(2)某支路开关闭合或断开; (2)弄清动态变化过程中的决定关系：U1决定 U2，P1、I1由 P2、I2决定。(3)基本思路及方法：① 由分析 U2变化情况。② 由 I2=分析 I2的变化情况。 ③P1=P2=I2U2判断输入功率。④ 由 P1=I1U1分析 I1的变化情况。【误区警示】不明确电流和功率变化的决定因素(1)变压器的输出电流 I2决定输入电流 I1，如当负载电阻 R 减小时，I2增大，则 I1相应增大。(2)输出功率 P2决定输入功率 P1，对于理想变压器 P1=P2，在输入电压 U1一定的情况下，当负载电阻 R减小时，I2增大，变压器的输出功率 P2=I2U2增大，则输入功率 P1也将增大。【题型示例】题型一 电路的基本性质和规律例 1．(2018·高考全国卷Ⅲ)一电阻接到方波交流电源上，在一个周期内产生的热量为 Q 方；若该电阻接到正弦交流电源上，在一个周期内产生的热量为 Q 正．该电阻上电压的峰值均为 u0，周期均为 T，如图所示．则 Q 方∶Q 正等于( ) A.1∶ B.∶1 C．1∶2 D．2∶1【答案】D【变式探究】(2016·全国卷Ⅱ，17)阻值相等的四个电阻、电容器 C 及电池 E(内阻可忽略)连接成如图 2 所示电路。开关 S 断开且电流稳定时，C 所带的电荷量为 Q1；闭合开关 S，电流再次稳定后，C 所带的电荷量为 Q2。Q1与 Q2的比值为( )图 2A. B. C. D.【答案】C【解析】S 断开时等效电路如图甲所示。甲电容器两端电压为 U1＝×R×＝E；S 闭合时等效电路如图乙所示。乙电容器两端电压为 U2＝×R＝E，由...
