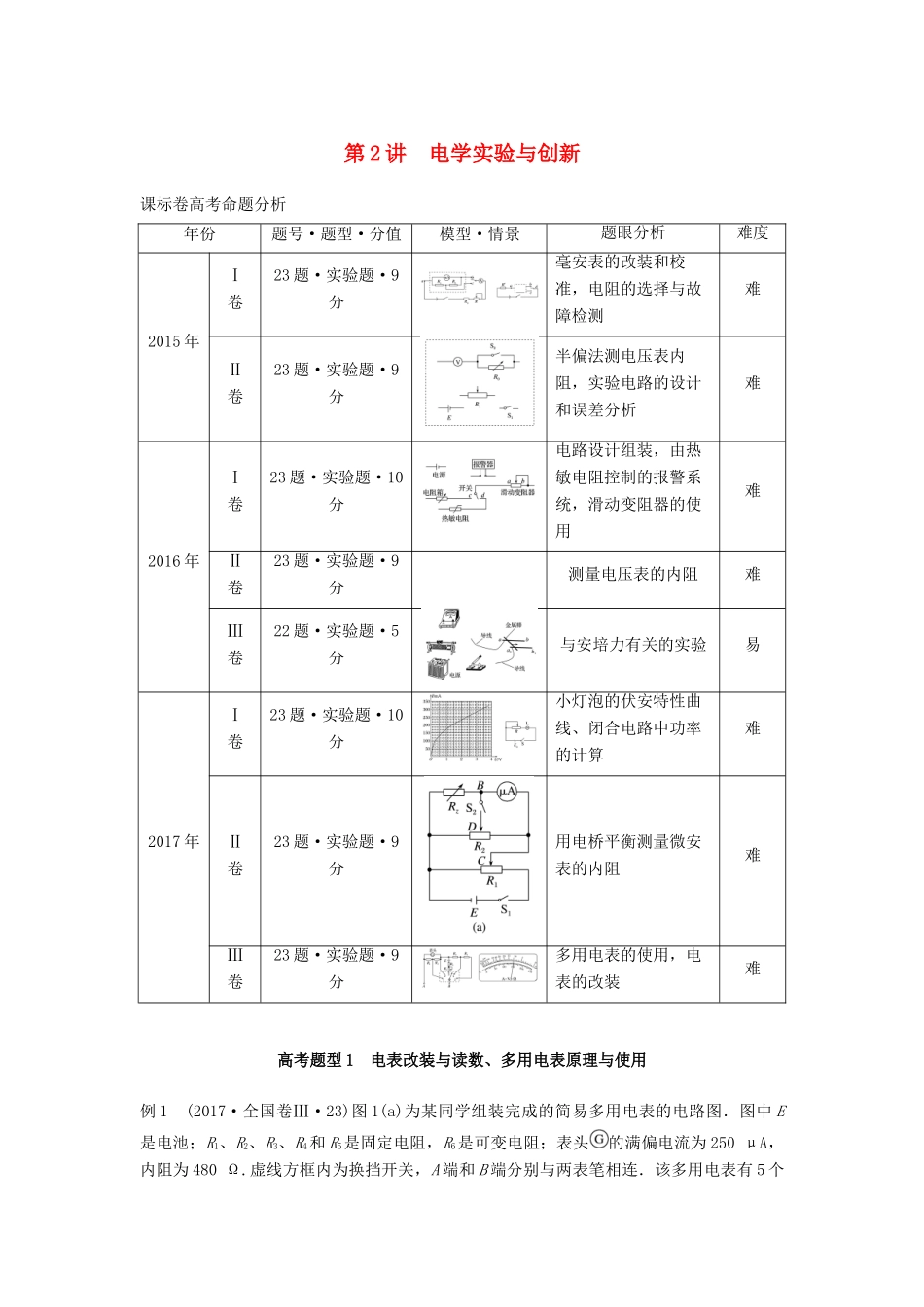

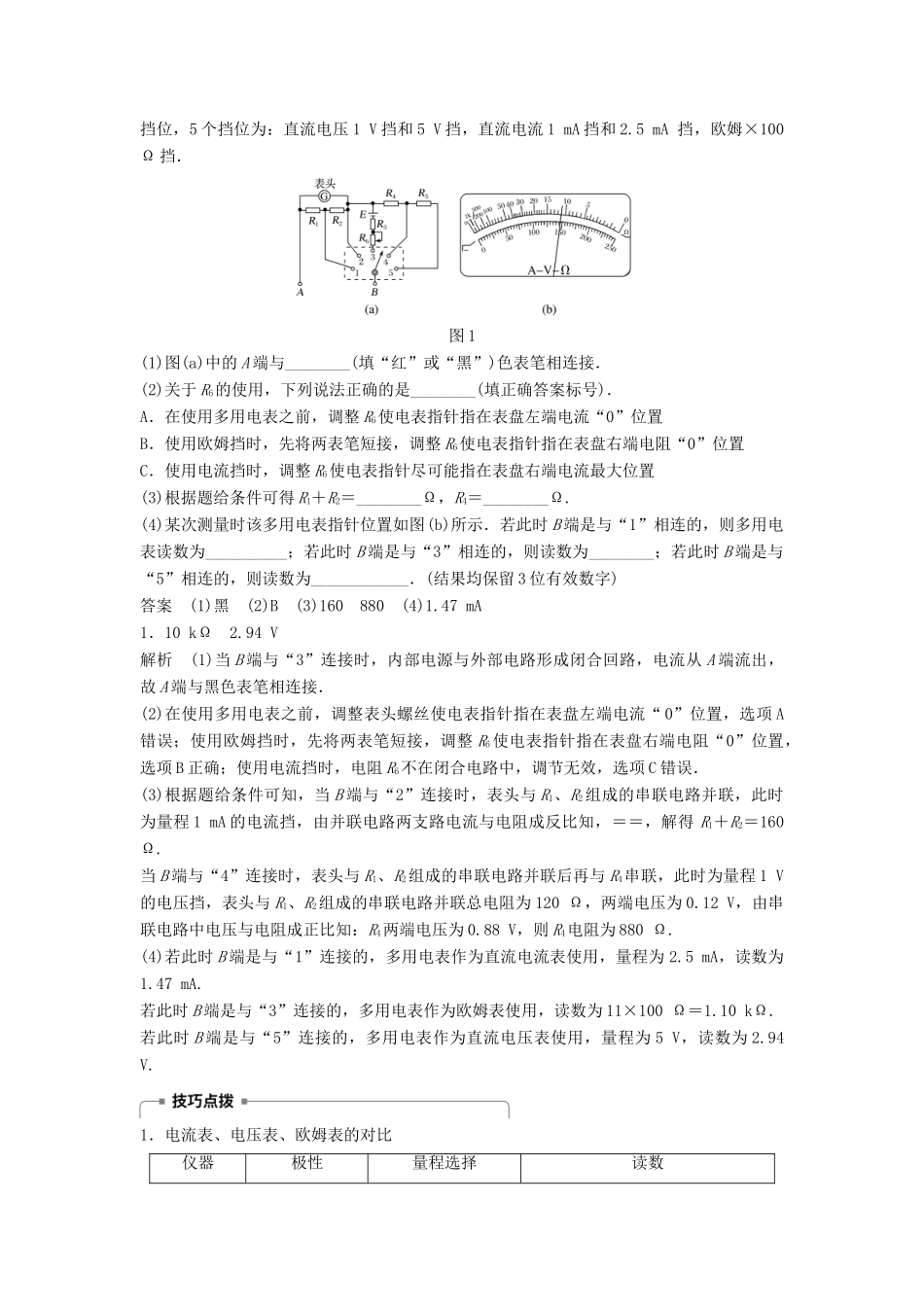

第 2 讲 电学实验与创新课标卷高考命题分析年份题号·题型·分值模型·情景题眼分析难度2015 年Ⅰ卷23 题·实验题·9分毫安表的改装和校准，电阻的选择与故障检测难Ⅱ卷23 题·实验题·9分半偏法测电压表内阻，实验电路的设计和误差分析难2016 年Ⅰ卷23 题·实验题·10分电路设计组装，由热敏电阻控制的报警系统，滑动变阻器的使用难Ⅱ卷23 题·实验题·9分测量电压表的内阻难Ⅲ卷22 题·实验题·5分与安培力有关的实验易2017 年Ⅰ卷23 题·实验题·10分小灯泡的伏安特性曲线、闭合电路中功率的计算难Ⅱ卷23 题·实验题·9分用电桥平衡测量微安表的内阻难Ⅲ卷23 题·实验题·9分多用电表的使用，电表的改装难高考题型 1 电表改装与读数、多用电表原理与使用例 1 (2017·全国卷Ⅲ·23)图 1(a)为某同学组装完成的简易多用电表的电路图．图中 E是电池；R1、R2、R3、R4和 R5是固定电阻，R6是可变电阻；表头的满偏电流为 250 μA，内阻为 480 Ω.虚线方框内为换挡开关，A 端和 B 端分别与两表笔相连．该多用电表有 5 个挡位，5 个挡位为：直流电压 1 V 挡和 5 V 挡，直流电流 1 mA 挡和 2.5 mA 挡，欧姆×100 Ω 挡．图 1(1)图(a)中的 A 端与________(填“红”或“黑”)色表笔相连接．(2)关于 R6的使用，下列说法正确的是________(填正确答案标号)．A．在使用多用电表之前，调整 R6使电表指针指在表盘左端电流“0”位置B．使用欧姆挡时，先将两表笔短接，调整 R6使电表指针指在表盘右端电阻“0”位置C．使用电流挡时，调整 R6使电表指针尽可能指在表盘右端电流最大位置(3)根据题给条件可得 R1＋R2＝________Ω，R4＝________Ω.(4)某次测量时该多用电表指针位置如图(b)所示．若此时 B 端是与“1”相连的，则多用电表读数为__________；若此时 B 端是与“3”相连的，则读数为________；若此时 B 端是与“5”相连的，则读数为____________．(结果均保留 3 位有效数字)答案 (1)黑 (2)B (3)160 880 (4)1.47 mA1．10 kΩ 2.94 V解析 (1)当 B 端与“3”连接时，内部电源与外部电路形成闭合回路，电流从 A 端流出，故 A 端与黑色表笔相连接．(2)在使用多用电表之前，调整表头螺丝使电表指针指在表盘左端电流“ 0”位置，选项 A错误；使用欧姆挡时，先将两表笔短接，调整 R6使电表指针指在表盘右端电阻“0”位置，选项 B 正确；使用电流挡时，电阻 R6不在闭合电路中，调节...
